Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Eingabeeinheit | Modell NEIN.: | DI814 |
|---|---|---|---|
| Artikelzahl: | 3BUR001454R1 | Signalspezifikation: | 24 v-DC. |
| Zahl von Kanälen: | 16 Kanäle | Signaltyp: | Stromziehend |
| Art: | Analogeingabe | Mechaniker: | S800 |
| Markieren: | Modul des Ethernets I O,digitales Input/Output Modul |
||

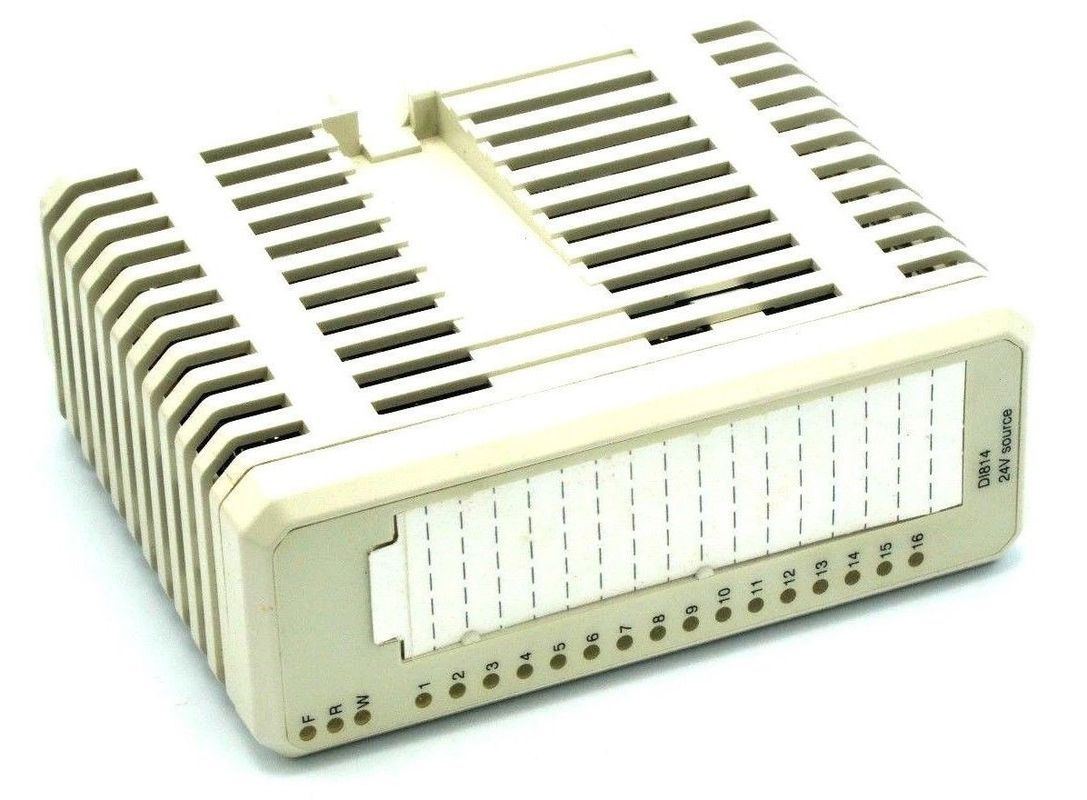

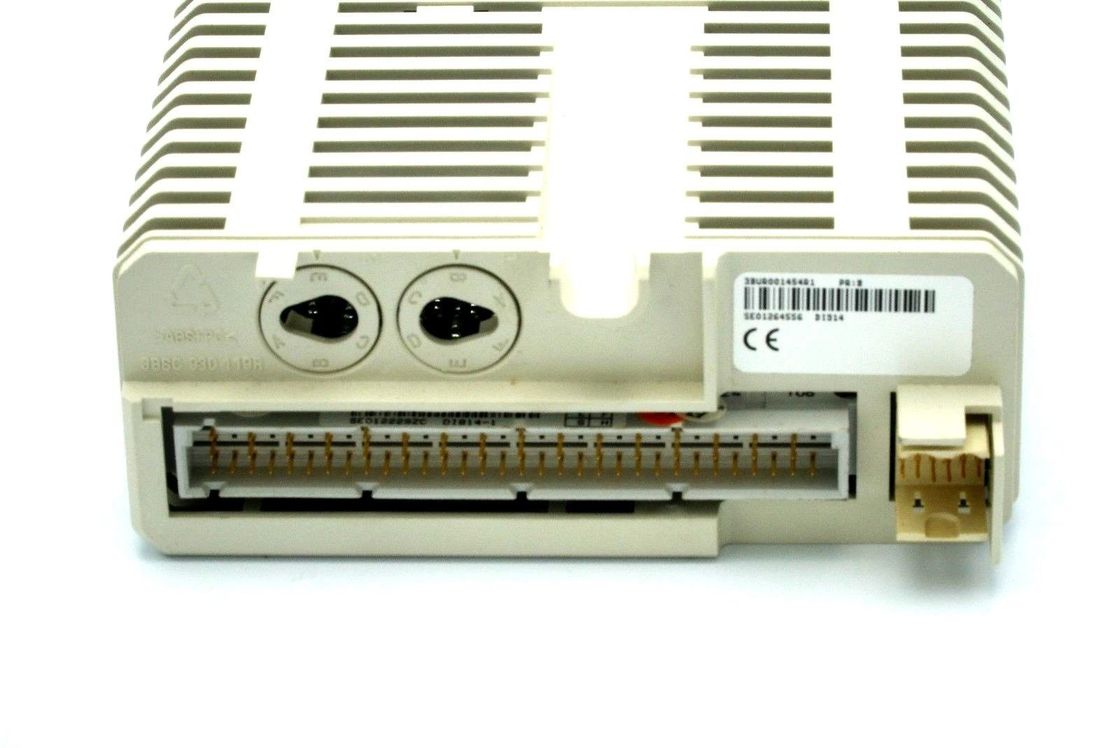

ABB 3BUR001454R1 S800 Eingabeeinheit DI814 24VDC 2x8 CH Inputs/Output DIGITAL. NEU
Beschreibung von DI814:
Der Eingangsspannungsbereich ist 18 bis 30-Volt-DC und die Eingangsstromquelle ist 6 MA bei 24 V. Der Input wird in zwei einzeln lokalisierte Gruppen mit acht Kanälen und einen Spannungsüberwachungsinput in jeder Gruppe unterteilt. Jeder Inputkanal besteht gegenwärtigen Begrenzungskomponenten-, EMC-Schutzkomponenten, Inputzustandsanzeichen LED und aus optischer Trennwand. Der Prozessspannungsüberwachungsinput gibt Kanalfehlersignale, wenn die Spannung verschwindet. Das Fehlersignal kann das ModuleBus durchgelesen werden.
Allgemeine Informationen
| Art | Digital-Input |
| Signalspezifikation | 24 v-DC. |
| Artikelzahl | 3BUR001454R1 |
| Zahl von Kanälen | 16 |
| Signalart | Gegenwärtiges Auftreten |
| HIRSCH | Nein |
| SOE | Nein |
| Redundanz | Nein |
| Hohe Integrität | Nein |
| Eigensicherheit | Nein |
| Mechaniker | S800 |
Input-/Outputmodule
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Ausführliche Daten
| Eingangsspannungsbereich, „0" | -30..5 V |
| Eingangsspannungsbereich, „1" | 15..30 V |
| Eingangsimpedanz | kΩ 3,5 |
| Isolierung | Groupwise lokalisierte vom Boden, 2 Gruppen mit 8 Kanälen |
| Filterzeiten (digital, auswählbar) | 2, 4, 8, Frau 16 |
| Gegenwärtige Begrenzung | Sensor-Energie kann der Strom sein, der durch das MTU begrenzt ist |
| Maximale FeldKabellänge | 600 Meter (656 Yards) |
| Bewertete Isolierungsspannung | 50 V |
| Dielektrische Prüfspannung | Wechselstrom mit 500 V. |
| Verlustleistung | Art. 1,8 W |
| Stromaufnahme +5 V Modulebus | 50 MA |
| Stromaufnahme +24 V Modulebus | 0 |
| Stromaufnahme +24 V extern | 0 |
Diagnosen
| Front LED | F (ault), R (UNO), W (Arning), Kanal 1-16 („0" oder „1") |
| Überwachung | Prozessspannung, 1 pro Gruppe |
| Zustandsanzeige von Überwachung | Modul-Fehler, Modul-Warnung, Kanalfehler |
Eigenschaften und Nutzen
Umwelt und Bescheinigung
| E-Zeichen | Ja |
| Elektrische Sicherheit | IEC 61131-2, UL 508 |
| Gefährlicher Standort | CULus C1 Div. 2, C1 Zone 2 cULus, ATEX-Zone 2 |
| Marinebescheinigung | ABS, BV, DNV-GL, LR, RS, CCS |
| Schutzbewertung | IP20 entsprechend IEC60529 |
| Ätzende Atmosphäre ISA-S71.04 | G3 |
| Klimatische Betriebsbedingungen | 0 bis °C +55 (Lagerung -40 bis +70 °C), RH=5 bis 95% keine Kondensation, IEC/EN 61131-2 |
| Verschmutzungsgrad | Grad 2, Iec 60664-1 |
| Mechanische Betriebsbedingungen | IEC/EN 61131-2 |
| EMC | En 61000-6-4 und en 61000-6-2 |
| Überspannungskategorien | IEC/EN 60664-1, EN 50178 |
| Ausrüstungsklasse | Klasse I entsprechend Iec 61140; (Erde geschützt) |
| Maximale umgebende Temperatur | °C 55 (°F 131), für vertikale Montage in kompaktem °C MTU 40 (°F 104) |
| RoHS-Befolgung | En-50581:2012 |
| WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Compability
| Gebrauch mit MTU | TU810, TU812, TU814, TU830, TU838 |
| Befestigender Code | SEIN |
Maße
| Höhe | 119 Millimeter (4.7") |
| Breite | 45 Millimeter (1.77") |
| Tiefe | 102 Millimeter (4.01"), 111 Millimeter (4.37") einschließlich Verbindungsstück |
| Gewicht | 0,15 Kilogramm (0,33 lbs.) |
Anschluss:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
