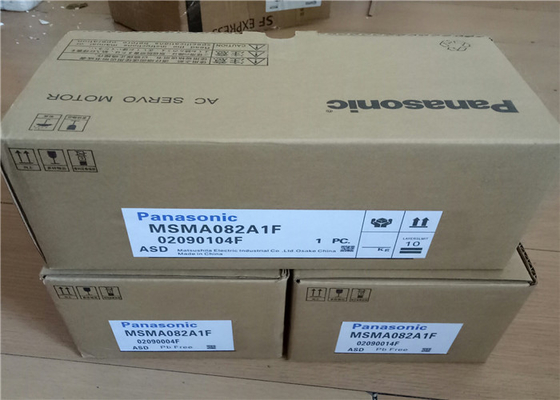

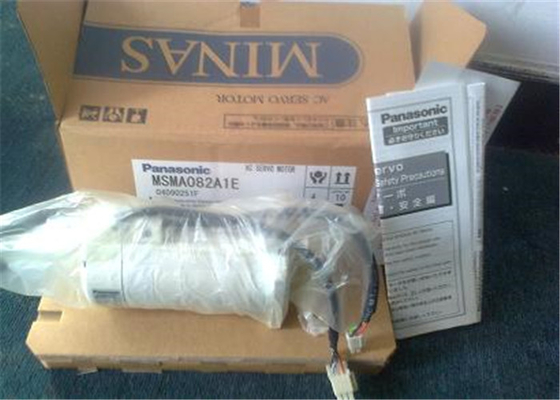

MSMA082A1F Panasonic MSD Minas Wechselstrom-Servolokführer 3000r/m, 0.75kw, 200Hz, 116V,

Großartige Lieferung ein großes Produkt, perfekte Kommunikation auch!! A++++

—— Carlos

Großes Abkommen. Schnelles Verschiffen und guter Service. Empfohlen!!!!!!!!!

—— gita

Ich bin online Chat Jetzt

MSMA082A1F Panasonic MSD Minas Wechselstrom-Servolokführer 3000r/m, 0.75kw, 200Hz, 116V,

Großes Bild :  MSMA082A1F Panasonic MSD Minas Wechselstrom-Servolokführer 3000r/m, 0.75kw, 200Hz, 116V,

Produktdetails:

Herkunftsort: Japan
Markenname: Panasonic
Zertifizierung: CE
Modellnummer: MSMA082A1F

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: Contact
Verpackung Informationen: neu und ursprünglich
Lieferzeit: 3-5days
Zahlungsbedingungen: T/T, West-Unionm, PAYPAL
Versorgungsmaterial-Fähigkeit: 1000
Ausführliche Produkt-Beschreibung
Marke: PANASONIC Vorbildliches Number: MSMA082A1F
Ursprungsland: Japan Art: Industrielle Servo-Antriebe
Lieferfrist: 2-3days BEWERTETE UMDR.: 3000r/m
BEWERTETES Freq: 200HZ Nennleistung: 0.75KW
Input: 116V 43A Energie: 750W
Markieren:

ac servo pack

,

ac servo drive

MSMA082A1F Panasonic MSD Minas Wechselstrom-Servolokführer 3000r/m, 0.75kw, 200Hz, 116V,







Ausführliche Produkt-Beschreibung



Marke Panasonic
Ursprungsland Japan
Modellnummer MSMA082A1F

Produkt-Details

  • Panasonic-Ein-Reihen-Motor
  • Hersteller: Panasonic
  • Reihe: Ein-Reihen



Schnelles Detail



NENNumdr. 3000r/m



NENN-Freq 200Hz



Nennleistung 0.75KW



Input   116V







Spezifikationen:



Einzelteil Spezifikationen
Eingangsleistung 100 V Hauptstromkreis Einphasiges 100 V + 10% - 15% ~120 V + 10% - 15% 50 Hz/60 Hz
Steuerstromkreis Einphasiges 100 V + 10% - 15% ~120 V + 10% - 15% 50 Hz/60 Hz
200 V Hauptstromkreis Ein-Rahmen zu
D-Rahmen
Einzelne/3-phasige 200 V + 10% - 15% ~240 V + 10% - 15% 50 Hz/60 Hz
E-Rahmen,
F-Rahmen
Einzelne/3-phasige 200 V + 10% - 15% ~240 V + 10% - 15% 50 Hz/60 Hz
Steuerung
Stromkreis
Ein-Rahmen zu
D-Rahmen
Einphasiges 200 V + 10% - 15% ~240 V + 10% - 15% 50 Hz/60 Hz
E-Rahmen,
F-Rahmen
Einphasiges 200 V + 10% - 15% ~240 V + 10% - 15% 50 Hz/60 Hz
Umwelt Temperatur Umgebende Temperatur: 0 ˚C zum ˚C 55 (frei vom Einfrieren)
Lagertemperatur: – ˚C 20 zu ˚C 65
(Max.temperature-Garantie: ˚C 80 72 Stunden lang frei von condensation*1)
Feuchtigkeit Betrieb und Lagerung: 20% bis 85% relative Feuchtigkeit (frei von Kondensation *1)
Höhe Niedrig als 1000 m
Erschütterung 5,88 m/s2 oder kleiner, 10 Hz bis 60 Hz
Steuermethode Antrieb sinusförmiger Welle IGBT PWM
Kodiererfeedback (8388608 Entschließung) absoluter Kodierer 23-bit, Serie mit 7 Drähten
* wenn unter Verwendung des Produktes als inkrementales System (nicht unter Verwendung der Multidrehungsdaten), keine Batterie für absoluten Kodierer anschließen Sie. Stattdessen Satz der Parameter Pr0.15 zu [1] (Nichterfüllung).
Externes Skalafeedback A-/Bphase, defferential Input des Initialisierungssignals.
Hersteller, die Serienkommunikationsskala stützen:
Fagor-Automatisierung S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Paralleles Input-/Outputverbindungsstück Steuersignal Input Universeller 10 Input
Die Funktion des universellen Input wird durch Parameter vorgewählt.
Ertrag Universelle 6 Ertrag
Die Funktion des universellen Ertrages wird durch Parameter vorgewählt.
Analogsignal Input 3 Input (16-Bit-A/D: 1 Input, 12 Bit A/D: 2 Input)
Ertrag 2 Ertrag (analoger Monitor: Ertrag 2)
Impulskennzeichen Input 2 Input (Fotokupplungsinput, Linie Empfängerinput)
kann Open-Collector-- und Leitungstreiberschnittstelle angeschlossen werden.
Hochgeschwindigkeitsstreckekabeltreiberschnittstelle kann angeschlossen werden.
Ertrag 4 Ertrag (Leitungstreiber: Ertrag 3, Open-Collector: 1 Ertrag)
Leitungstreiberertrag für Kodierer pulsiert (A-/B/Zsignal) oder der externe Open-Collector-Ertrag der Feedbackimpulse (EXA-/EXB/EXZsignal) auch, der für Z oder EXZ-Signal verfügbar ist.
Kommunikation
Funktion
USB USB-Schnittstelle, zum an Computer für Parametereinstellung oder Statusüberwachung anzuschließen.
RS232 1:1kommunikation
RS485 1: n-Kommunikation (maximale 31)
Sicherheitsfunktion Ein engagiertes Verbindungsstück wird für Funktionssicherheit zur Verfügung gestellt.
Vorderteil (1) 5 Schlüssel
(2) LED (6-digit)
Regeneration Ein-Rahmen, B, - Rahmen: nicht eingebauter verbessernder Widerstand (externer Widerstand einzig)
C-Rahmen zum F-Rahmen: Eingebauter verbessernder Widerstand (externer Widerstand wird auch. ermöglicht)
Dynamische Bremse Ein-Rahmen zum F-Rahmen: Einbauten
Steuermodus Schaltung unter dem folgenden Modus 7 wird ermöglicht,
(1) Positionssteuerung
(2) Geschwindigkeitsregelung
(3) Toquesteuerung
(4) Position/Geschwindigkeitsregelung
(5) Positions-/Drehmomentsteuerung
(6) beschleunigen,/Drehmomentsteuerung
(7) Voll-geschlossene Steuerung







Einzelteil

Spezifikationen

Steuereingang

(1) Servo-AUF Input
(2) klarer Input der Warnung
(3) Gewinnschalterinput
(4) hemmen Antrieb der positiven Richtung Input
(5) hemmen Antrieb der negativen Richtung Input
(6) Zwangswarnungsinput
(7) Trägheitsverhältnis-Schalterinput

Steuerertrag

(1) Servo-Warnungsertrag
(2) Servo-bereiter Ertrag
(3) extern brach Ertrag ab
(4) An-Geschwindigkeitsertrag
(5) Drehmomentingrenzertrag
(6) nullgeschwindigkeitsentdeckungsertrag
(7) warnender Ertrag
(8) klarer Attributertrag der Warnung
(9) Servo auf Statusertrag

Positionssteuerung

Steuereingang

(1) klarer Input des Abweichungszählers
(2) Befehlsimpuls Input hemmen
(3) Befehlsabteilung/Vermehrungsschalterinput
(4) Anti-Vibrationsschalterinput
(5) Drehmoment-Begrenzungsschalter-Input
(6) Steuermodusschalterinput

Steuerertrag

(1) In-Positionsertrag
(2) Positionsbefehls-AN/AUS-Ertrag

Impuls
Input

Max. Befehlsimpulsfrequenz

500 kpps (Optokopplerschnittstelle), 8 Mpps (wenn Linie der Empfängerinput verwendet wird, der mit 4) multipliziert wird

Eingegebenes Impulskennzeichenformat

Differenzialer Input. Auswählbar durch Parameter.
([1] Positiv/negativer Quadratur des Impulses [2] A/B [3] Impuls/Richtung)

Elektronischer Gang
(Abteilung/Vermehrung von
Befehlsimpuls)

Anwendbares Gradeinteilungsverhältnis: 1/1000 Zeiten bis 8000mal
Irgendein Wert von 1 - 2 30 können für beide eingestellt werden Zähler (der Kodiererentschließung entspricht) und Nenner (der entspricht, um Impulsentschließung pro Bewegungsrevolution zu beherrschen), aber die Kombination muss innerhalb des Bereiches sein oben gezeigt.

Glatt machen des Filters

Primärverzögerungsfilter oder TANNEN-Art Filter ist zum Befehlsinput anwendbar

Entsprechung
Input

Drehmomentgrenzbefehlsinput

Einzelne Drehmomentgrenze für positive und negative Richtung wird ermöglicht.

Drehen Sie Zufuhrvorwärtsinput

Analogspannung kann als Drehmomentzufuhrvorwärtsinput verwendet werden.

Zwei-Grad-von-Freiheitssteuerung

Verfügbar

Anti-Vibrationssteuerung

Verfügbar

Lastschwankungsunterdrückungsfunktion

Verfügbar

Geschwindigkeitsregelung

Steuereingang

(1) Geschwindigkeitsauswahlinput des internen Befehls
(2) nullklammerninput der Geschwindigkeit
(3) Geschwindigkeitsbefehls-Zeicheninput
(4) Steuermodusschalterinput

Steuerertrag

(1) Geschwindigkeitsübereinstimmungsertrag
(2) Geschwindigkeitsbefehls-AN/AUS-Ertrag

Entsprechung
Input

Geschwindigkeitsbefehlsinput

Geschwindigkeitsbefehlsinput mit Analogspannung ist möglich. Skaleneinstellungs- und Befehlspolarität schwanken abhängig von Parametern. (6 V-/Rateddrehzahl: Nichterfüllung)

Drehmomentgrenzbefehlsinput

Einzelne Drehmomentgrenze für positive und negative Richtung wird ermöglicht.

Drehen Sie Zufuhrvorwärtsinput

Analogspannung kann als Drehmomentzufuhrvorwärtsinput verwendet werden.

Interner Geschwindigkeitsbefehl

Das Schalten der internen 8 Geschwindigkeit wird durch Befehlsinput ermöglicht.

Sanftanlauf/unten Funktion

Einzelne Einrichtung der Beschleunigung und der Verlangsamung wird, mit 0 s bis 10 halbmondförmige Beschleunigung/Verlangsamung s 1000 r/min. wird ermöglicht auch ermöglicht.

Nullklammer der Geschwindigkeit

Interner Geschwindigkeitsbefehl kann bis 0 mit Klammerninput der Geschwindigkeit null festgeklemmt werden.

Zwei-Grad-von-Freiheitssteuerung

Verfügbar

Drehmomentsteuerung

Steuereingang

Nullklammerninput der Geschwindigkeit, Drehmomentbefehls-Zeicheninput, Steuermodusschalterinput.

Steuerertrag

(1) Geschwindigkeitsübereinstimmungsertrag
(2) Geschwindigkeitsingrenzertrag

Entsprechung
Input

Drehen Sie Befehlsinput

Drehen Sie Befehlsinput mit Analogspannung ist möglich. Skaleneinstellungs- und Befehlspolarität schwanken abhängig von Parametern. (3 V-/rateddrehmoment Nichterfüllung)

Höchstgeschwindigkeitsfunktion

Höchstgeschwindigkeitswert mit Parameter wird ermöglicht.

Voll-geschlossene Steuerung

Steuereingang

(1) klarer Input des Abweichungszählers
(2) Befehlsimpuls Input hemmen
(3) Befehlsabteilung/Vermehrungsschalterinput
(4) Anti-Vibrationsschalterinput
(5) Drehmoment-Begrenzungsschalter-Input

Steuerertrag

(1) In-Positionsertrag
(2) Positionsbefehls-AN/AUS-Ertrag

Impuls
Input

Max. Befehlsimpulsfrequenz

500 kpps (Optokopplerschnittstelle), 8 Mpps (wenn Linie der Empfängerinput verwendet wird, der mit 4) multipliziert wird

Eingegebenes Impulskennzeichenformat

Differenzialer Input. Auswählbar durch Parameter.
([1] Positiv/negativer Quadratur des Impulses [2] A/B [3] Impuls/Richtung)

Elektronischer Gang
(Abteilung/Vermehrung von
Befehlsimpuls)

Anwendbares Gradeinteilungsverhältnis: 1/1000 Zeiten bis 8000mal
Irgendein Wert von 1 - 2 30 können für beide eingestellt werden Zähler (der Kodiererentschließung entspricht) und Nenner (der entspricht, um Impulsentschließung pro Bewegungsrevolution zu beherrschen), aber die Kombination muss innerhalb des Bereiches sein oben gezeigt.

Glatt machen des Filters

Primärverzögerungsfilter oder TANNEN-Art Filter ist zum Befehlsinput anwendbar

Entsprechung
Input

Drehmomentgrenzbefehlsinput

Einzelne Drehmomentgrenze für positive und negative Richtung wird ermöglicht.

Drehen Sie Zufuhrvorwärtsinput

Analogspannung kann als Drehmomentzufuhrvorwärtsinput verwendet werden.

Einstellbereich der externen Skala
Abteilung/Vermehrung

1/40 Zeiten bis 1280mal
Obgleich Verhältnis des Kodiererimpulses (Zähler) und des externen Skalaimpulses (Nenner) im Bereich von 1 zu 2 23 für den Zähler und im Bereich von 1 zu 2 23 für den Nenner willkürlich eingestellt werden kann, sollte dieses Produkt innerhalb des vorher erwähnten Bereiches benutzt werden.

Zwei-Grad-von-Freiheitssteuerung

Verfügbar

Anti-Vibrationssteuerung

Verfügbar

Common

Selbstabstimmen

Die Laststrägheit wird in der Realzeit durch den treibenden Zustand des Motors identifiziert, der entsprechend dem Befehl funktioniert, der durch das Steuergerät und Stütz-Software „PANATERM“ zu gründen gegeben wird. Der Gewinn wird automatisch in Übereinstimmung mit der Starrheitseinstellung eingestellt.

Abteilung des Kodiererfeedbackimpulses

Gegründet von jedem möglichem Wert wird ermöglicht (Kodiererimpulszählung ist das Maximum).

Schutzfunktion

Kardinalfehler

Überspannung, Unterspannung, übergeschwindigkeit, Überlastung, Hitze, Überstrom und
Kodiererfehler etc.

Minoritätsfehler

Überschüssige Positionsabweichung, Befehlsimpulsabteilungsfehler, EEPROM-Fehler etc.

Warnungsdaten verfolgen zurück

Von Warnungsdaten zurück verfolgen ist verfügbar




Die Folgen sind einige der Antriebsmodelle, neu und verwendet auf Lager:



MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
