| Marke: | GE Fanuc | Modell: | IC697CPU732 |
|---|---|---|---|
| Reihe: | Reihe 90-70 | Produkt-Art: | CPU-Modul |
| Kompatibilität: | GE Fanuc 90-70 PLCs | Gegenwärtiger abgehobener Betrag: | 1 Ampere |
| Spannungs-Input: | 5 Volt DC | Taktrate: | 12 Megahertz |
| Mikroprozessor: | 80C198 | Garantie: | 1-jährig |
| Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |
||

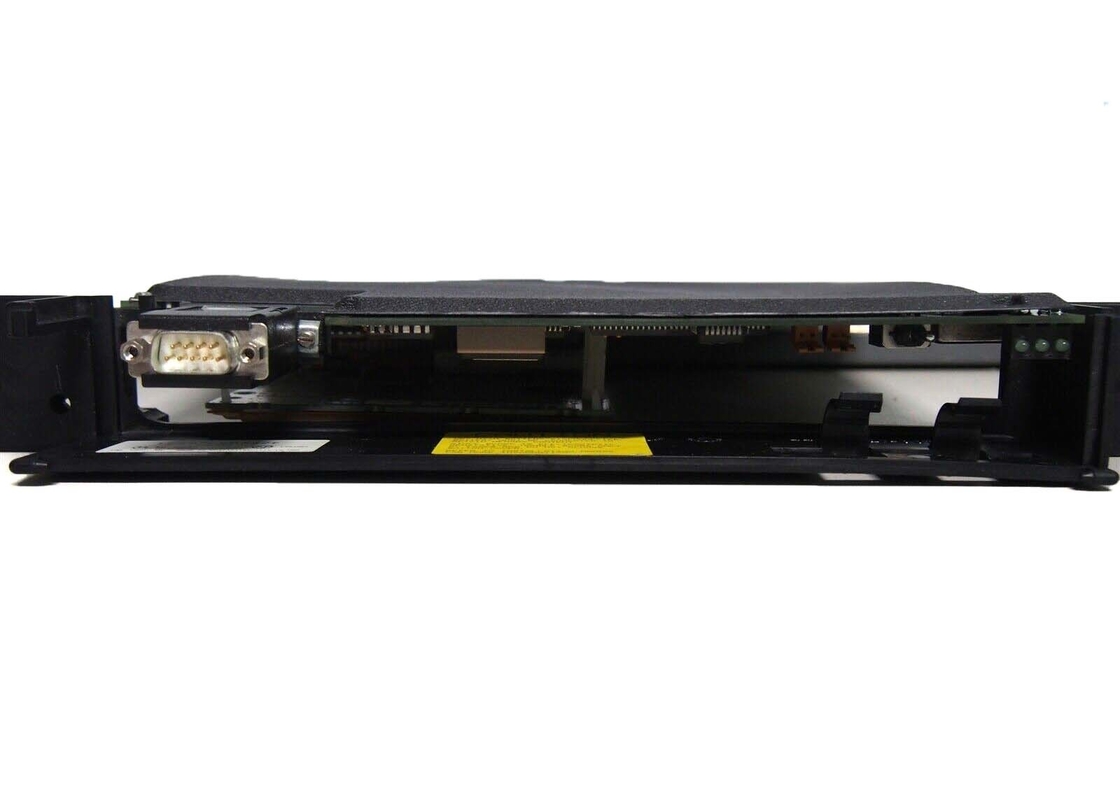

Hergestellt durch GE-Automatisierung, ist das IC697CPU732 eine einzelne CPU programmierbarer Prüfer des Schlitzes, die zur Kontrolle der industriellen Ausrüstung und der Prozesse in der Realzeit fähig ist. Um Module Inputs/Output und „der intelligenten Wahl“ verbunden zu sein, benutzt dieses Gerät eine Gestell-angebrachte Verbindungsrückwand. Dieses Gerät hat einen 12 Mikroprozessor MHZ 80C186, der zu den dezimalen Berechnungen des Gleitkommas mit Geschwindigkeiten von 0,4 Mikrosekunden pro boolesche Funktion fähig ist. Bis zu analogem Input/Output 8K wird durch dieses Gerät, zusammen mit irgendeiner Mischung von 512 Input und von Ertrag gestützt.
Das IC697CPU732 stützt Interface-Bausteine LAN-IC697, getrennte und analoge Input-/Outputmodule IC697, mehrfachen Coprocessor und Kommunikationsmodule, Input-/Outputverbindungs-Interface-Bausteine und Busprüfer für IC66*-Module. Konfiguration dieses Gerätes wird vollendet, indem man das Modul an einen Programmierercomputer anschließt und Programmierungs-Software IC641 laufen lässt.
Dip-Schalter und Pullover werden nicht in der Konfiguration dieses Produktes benutzt. Für Sicherheit sind Konfigurationseinstellungen das geschützte Passwort. Anwenderspeicher, Programmierungsdaten, der Kalender und die Uhr werden durch eine Lithium CMOS-Batterie instand gehalten.
Dieses Gerät stützt eine 8 Draht Serien-multidrop Konfiguration. Die Anzahl von den programmierbaren Prüfern, die in dieser Konfiguration erlaubt werden, wird durch Kabellänge bestimmt. Ein 24 Serienkabel AWG-Lehre 30V sollte in dieser Einrichtung benutzt werden, um den Prüfer an einen Computer anzuschließen. Warnung: Klemmleisten oder abwechselnde Verbindungsstücke sollten nicht in der Fernleitung für eine multidrop Konfiguration benutzt werden.
Um das IC697CPU732 laufen zu lassen, benutzen Sie entweder den Dreiwegschalter oder einen befestigten Computer, die Programmierungs-Software IC641 laufen lassen. Beziehen Sie sich das auf Produkthandbuch für richtige Montagevorschriften. Vor der Verbindung des Gerätes stellen Sie Strom ab. Legen Sie den Dreiwegoperationsschalter in Endlage. Legen Sie die Batterie in einen der Batterieverbindungsschlitze. Schließen Sie das Gerät an, um 1. Energie auf dem Gerät zu kerben.
Das Modul IC697CPU732 ist eine Zentraleinheit oder eine CPU für die GE Fanuc industriellen PLC-Systeme. Die CPU IC697CPU732 stützt sich feste und des Gleitkommas mathematische Operationen. Das Modul IC697CPU732 erfordert einen einzelnen Schlitz in den PLC-Fahrgestellen und es zeichnet 1 Ampere des Stroms von der Rückwand bei 5 Volt DC-Eingangsspannung.
Eine integrierte serielle Schnittstelle auf dem CPU-Modul stützt das RS-485 und RS-422 Übertragungsprotokolle und sie können benutzt werden, um an einen Programmierer für die Konfiguration des CPU-Moduls anzuschließen. Das Modul IC697CPU732 ist mit der Programmierungs-Software IC641 konfiguriert. Es gibt keine Dip-Schalter oder Pullover auf der CPU für Konfiguration. Das CPU-Gedächtnis wird durch eine Batterie unterstützt, die für 10 Monate Haltbarkeitsdauer bei 20 Grad Celsius bewertet ist. Die Katalogzahl der Lithium-Batterie ist IC697ACC701.
Das Modul IC697CPU732 stützt insgesamt 512 Input und Ertrag. Die Zahl analogen Inputs/Output gestützt durch das Modul ist 8000. Das Modul IC697CPU732 nimmt 0,4 Mikrosekunden, um eine einzelne boolesche Funktion zu verarbeiten. Der Mikroprozessor 80C198, auf dem das CPU-Modul basiert, wird bei 12 Megahertz abgestoppt. Das Modul IC697CPU732 stützt Module des Input-/Outputic66 und IC697.
Zugang zum Modul kann durch den Gebrauch von Passwörtern eingeschränkt werden, unberechtigten Zugriff zu verhindern und Konfigurationsänderungen deshalb zu verhindern, die die PLC-Funktionen nachteilig beeinflussen konnten. Die Operation des Moduls IC697CPU732 wird durch einen Schalter der Position 3 an die Front des Moduls oder durch einen verbundenen Programmierer und die Software IC641 gesteuert. Drei LED auf der Front der Anzeige des Moduls IC697CPU732 die Statusangaben für Installateure und Betreiber.
| Modul-Art: | Zentraleinheit |
| Zahl von Schlitzen: | 1 (einzelner Schlitz) |
| Gegenwärtiges erfordert: | 1,0 Ampere |
| Punktzahl: | 512 Input und Ertrag (irgendeine Mischung) |
| Serielle Schnittstellen: | Ein |
| Unterstützungen: | Input/Output Input/Output IC660/IC661 und IC697 |
|
Batterie-Haltbarkeitsdauer Gedächtnis-Zurückhalten |
10 Jahre bei 200 C (680 F) 6 Monate nominal ohne angewandte Energie |
| Strom erfordert vom Bus 5V | 1.0Amp |
|
Genauigkeit der Zeitangabe-(interne Taktbindung) Gesamtverarbeitungszeit-Uhr |
 3,5 Sekunden pro Tag  .01% Maximum |
| Serielle Schnittstelle | RS422/485compatible, Programmierer serialattachment |
| VME | System entworfen, um das VME Standard-C.1 zu stützen |
