Marke: | GE Fanuc | Modell: | IC697CPU782 |
---|---|---|---|
Reihe: | Reihe 90-70 | Art der Ware: | CPU-Modul |
Vereinbarkeit: | GE Fanuc 90-70 PLCs | Taktrate: | 16 Megahertz |
Maximales RAM: | 512 Kilobytes | Gegenwärtiger Input: | 1,6 Ampere |
Spannungsinput: | 5 Volt DC | Gewährleistung: | 1 Jahr |
Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |

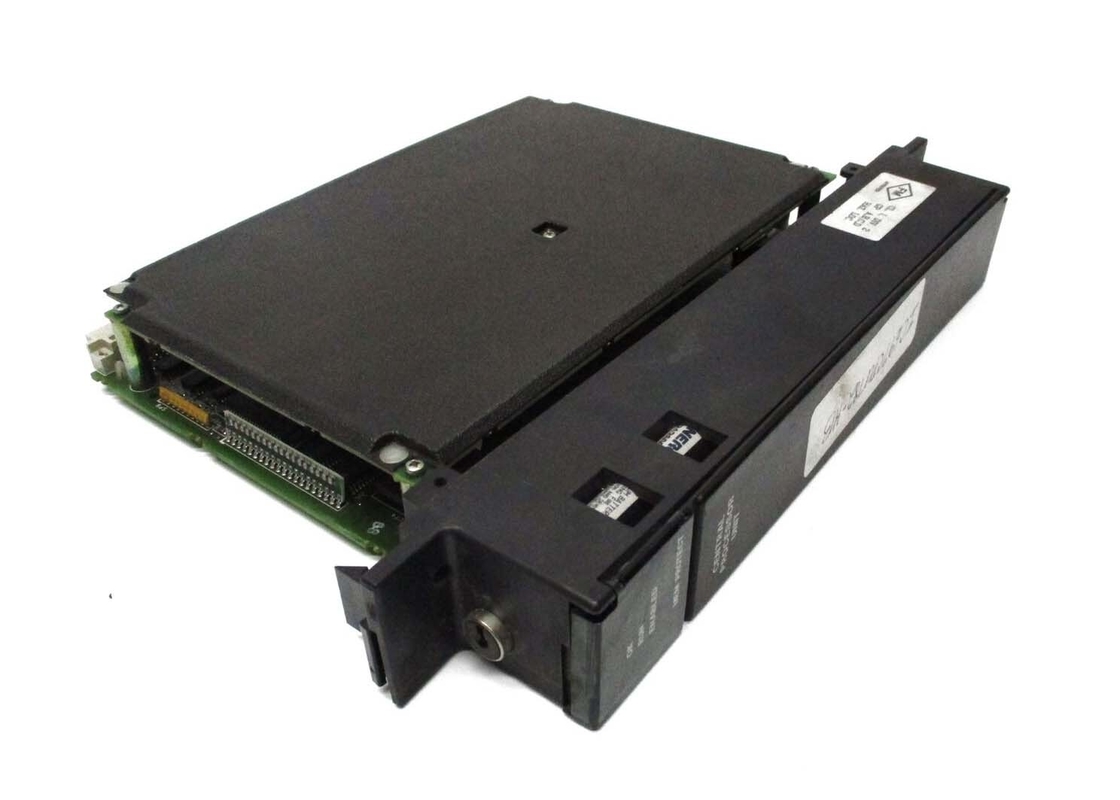

Der IC697CPU782 ist ein programmierbarer Logikcontroller, der in einen einzigen Rack-Slot passt und Maschinen und Materialhandling-Systeme in Echtzeit steuern kann.Ein auf einem Rack befestigtes Backplane gibt diesem Gerät die Möglichkeit, mit verschiedenen E/A-Modulen zu kommunizieren. Um dieses Gerät zu bedienen und zu steuern, verwenden Sie den Schalter Lauf/Stopp oder einen angeschlossenen Computer mit der entsprechenden Software.Der IC697CPU782 verfügt über einen 16MHz-Mikroprozessor mit der Fähigkeit, Flüssigerzeckberechnungen bei Leistungsgeschwindigkeiten von 0 auszuführenDieses Gerät kann verschiedene Mischungen von bis zu 12K-Eingängen und -Ausgängen und 8K-Analog-E/Ausgängen verarbeiten.
Der IC697CPU782 benötigt ein Speicher-Erweiterungskabel, um Benutzerdaten und Programminformationen zu speichern.Das flüchtige Gedächtnis wird durch eine CMOS-RAM-Batterie gespeichert. Um diese Erweiterungskarte zu installieren, muss die CPU zunächst von einem angeschlossenen Computer initialisiert werden.verschiedene Kommunikationsmodule, und alle diskreten und analogen E/A-Module der IC697-Familie sind mit dem IC697CPU782 kompatibel.
Dieses Gerät wird durch eine Software konfiguriert, die von einem Programmierercomputer aus ausgeführt wird.Eine Ethernet-Verbindung ist auch möglich, wenn die richtige Hardware installiert istFür die Programmierung des IC697CPU782 ist entweder MS-DOS oder ein Windows 95 und Windows NT-Computer mit entsprechender Software erforderlich.Ein Passwort schützt die Konfigurationseinstellungen zusammen mit einem eingebauten Speicher Schlüsselschalter schützen.
Detaillierte Anweisungen zur Installation des IC697CPU782 finden Sie im Handbuch des Geräts. Trennen Sie vor dem Installationsversuch den Strom aus dem Rack. Setzen Sie den Speicherschlüssel in die ausgeschaltete Position.Der Lauf/Stopp-Schalter sollte in der Stoppposition sein.. Verbinden Sie die Speichervergrößerungsplatine. Die CMOS-RAM-Batterie kann in einen der beiden Anschlüsse platziert werden. Stecken Sie den IC697CPU782 in das Rack ein und schalten Sie ihn an.
Das GE Fanuc IC697CPU782 Modul ist ein 16-Mehertz-CPU-Modul für GE-Serien 90-70-SPS. Die Schwingungsrate des Moduls beträgt 1 G bei 57 bis 150 Hertz.Die Stoßgeschwindigkeit beträgt 15 G für 11 MillisekundenDer Betriebstemperaturbereich für die Systeme der Serie 90-70 beträgt 0 bis 60 Grad Celsius. Der Lagertemperaturbereich beträgt -40 bis 85 Grad Celsius.Der empfohlene Bereich für die relative Luftfeuchtigkeit beträgt 5 bis 95%Das empfohlene Gehäuse ist ein Stahlschrank mit einer Umweltschutzbewertung von IP 54 zum Schutz vor Spritzwasser und Staub.Die Produkte von GE Fanuc sind für den weltweiten Einsatz zugelassen und werden nach ISO9001 für Anwendungen in industriellen Umgebungen hergestelltDie Zulassungen der Agentur für GE Fanuc-Produkte umfassen CE, UL508, CSA22.2Für die Installation der programmierbaren IC697-Steuerungen werden Standard-Racks mit 9 und 5 Schlitzen verwendet.
Das IC697CPU782-Modul muss in den Slot 1 des PLC-Racks installiert werden. Das IC697CPU782-Modul unterstützt 32-Bit-Anweisungen und sein Speicher ist auf 512 KB erweiterbar.Das CPU-Modul unterstützt auch Schwimmschreibzeichenoperationen. Der für das IC697CPU782-Modul verwendete Mikroprozessor ist 80386DX bei 16 MHz. Bis zu 8000 analoge E/A und 12.000 Eingänge/Ausgänge werden vom CPU-Modul unterstützt.Das IC697CPU782-Modul kann über Software programmiert werden, die auf dem Betriebssystem MS-DOS oder MS-Windows ausgeführt wirdDer Computer, auf dem die Programmiersoftware ausgeführt wird, kann sich über eine serielle Verbindung, eine parallele Verbindung oder über Ethernet-Verbindungen mit dem IC697CPU782-Modul verbinden.auf dem CPU-Modul ein integrierter RS-422/RS-485 Serienabschluss ist. Ethernet-Verbindungen erfordern die Installation eines optionalen Kommunikationsmoduls. Das IC697CPU782-Modul benötigt 1,6 Ampere Strom vom PLC-Backplane bei 5 Volt Gleichstrom.
Modultyp: | Erweiterbare Floating Point-CPU |
Anzahl der Slots: | 1 (einfach) |
Erforderlicher Strom: | 1.6 Ampere |
Anzahl der Punkte: | 12K-Eingänge und -Ausgänge (jede Mischung) |
Serielle Ports: | Einer |
Unterstützt: | IC660/IC661 I/O und IC697 I/O |
Schläger Haltbarkeit Erinnerung |
10 Jahre bei 200C (68)0F) 6 Monate Nominalleistung ohne Leistung |
Erforderlicher Strom aus dem 5V Bus | 1.6 Ampere (einschließlich Erweiterungsspeicher) |
Zeit des Tages Uhr (interne Zeitgestaltung) Genauigkeit Vergangene Zeit Uhr |
¢±3.5 Sekunden pro Tag ¢±.01% höchstens |
Serienanschluss | RS422 / 485 kompatibel, Programmierer-Serienanschluss |
VME | System zur Unterstützung des VME-Standards C.1 |
