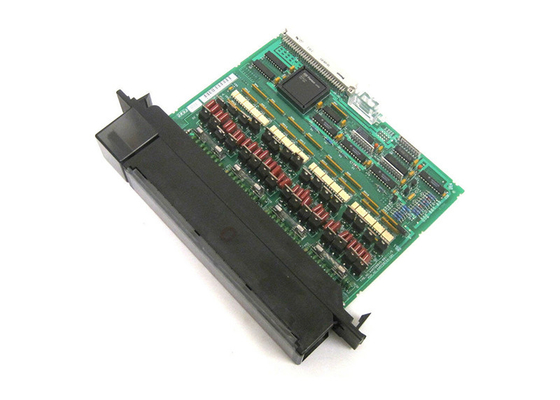

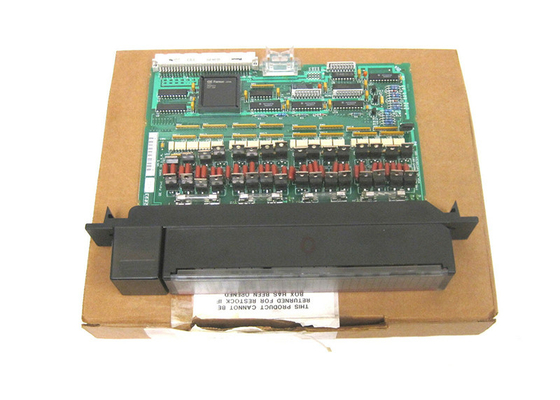

GE FANUC IC697MDL350, 120 VAC 0,5 Ampere, getrenntes Ausgabemodul 32-Point

GE FANUC IC697MDL350, 120 VAC 0,5 Ampere, getrenntes Ausgabemodul 32-Point

Produkt-Beschreibung

IC697MDL350 ist ein 120 VAC 0,5 Ampere, getrenntes Ausgabemodul 32-Point in der Reihe 90-70 GEs Fanuc. Standardausrüstungen umfassen vier lokalisierte Gruppen von 8 Punkten, die 32 Punkten, der 0,5 Ampere-Punktkapazität und einer hohen Zustromkapazität von 20x der Nennstrom entsprechen. Das Ausgabemodul IC697MDL350 erlaubt, dass jede Gruppe von 8 Punkten auf einer anderen Phase der Wechselstrom-Versorgung benutzt wird. Jede Gruppe Ertrag wird mit einer 5 Ampere-Sicherung fixiert und ein hohes Maß des Einschaltstroms zeigt und macht die Ertrag passend für eine Strecke der induktiven und weißglühenden Lasten.

LED zeigen den EIN-AUSstatus jedes Punktes auf der PLC-Seite der Stromkreise an. Zusätzlich gibt es eine LED, die Status der Sicherungen bestätigt, die an der Spitze des Moduls gelegen sind. Das Modul IC697MDL350 wird mechanisch befestigt, um korrekten Ersatz mit einem ähnlichen zu fördern schreiben auf dem Gebiet. Der Benutzer ist in der Lage, Input-/Outputhinweise zu konfigurieren, ohne Pullover oder Dip-Schalter zu verwenden.

Der Benutzer muss Konfiguration über die Konfigurationsfunktion der MS-DOS- oder Windows-Programmierungs-Software abschließen, die auf Windows 95 oder Windows NT über Ethernet TCP/IP oder durch den SNP-Hafen läuft. Die Konfigurationsfunktion ist auf dem Programmierungsgerät.

Das IC697MDL350 ist mit einigen Lastsgeräten, einschließlich Solenoide, Bewegungsstarter und Indikatoren kompatibel. Die 0,5 Ampere-Bewertung trifft auf die langfristige gegenwärtige Kapazität jedes Punktes zu. Wegen der Wärmeableitung innerhalb des Moduls, ist die maximale gegenwärtige Kapazität für jede Gruppe Ertrag an den höheren Temps begrenzt.

Das Ausgabemodul GEs Fanuc IC697MDL350 ist ein getrenntes Ausgabemodul GE-Reihe 90-70. Es hat 32 getrennte Ausgabekanäle. Es kann Wechselstrom, aber nicht auf DC Spannung an laufen lassen. Die nominale bewertete Wechselspannung des getrennten Ausgabemoduls IC697MDL350 ist 120 Volt Wechselstrom. Jeder der Ertragpunkte hat eine gegenwärtige Bewertung von 0,5 Amperen und alle Ertrag werden in 4 Gruppen von 8. vereinbart.

Die gegenwärtige Bewertung für jede Gruppe ist 2 Amps. Jeder Ertragpunkt hat auch eine LED-Statusanzeige, die zeigt, ob ein Ertragpunkt angetriebenes AN/AUS ist. Das getrennte Ausgabemodul IC697MDL350 hat Sicherungen für Schutz. Es benötigt nicht die richtig konfiguriert zu sein Pullover oder Dip-Schalter, der Weise, die viele anderen GE-Input-/Outputmodule tun. Das getrennte Ausgabemodul IC697MDL350 kann mit MS-DOS oder mit der Windows-Programmierungs-Software konfiguriert sein.

Das getrennte Ausgabemodul IC697MDL350 Reihe 90-70 GEs Fanuc funktioniert mit einem Frequenzbereich 47 bis 63 Hertz. Die Ertrag auf diesem getrennten Ausgabemodul sind für eine Vielzahl von industriellen induktiven Belastungen passend, und jede der 4 Ertraggruppen wird durch eine Sicherung geschützt, die bei 5 Amps. bewertet ist.

Das getrennte Ausgabemodul IC697MDL350 kann an Bewegungsstartergeräte, -indikatoren und -solenoide anschließen, und es ist- gut ausgerüstet, mit diesen Geräten zu arbeiten. Dieses getrennte Ausgabemodul kann mit einer Wechselstrom-Stromversorgung funktionieren, die mehrfache Phasen stützt, und sie kann eine andere Wechselstrom-Stromversorgungsphase für jede seiner 4 Ertraggruppen verwenden.

Technische Spezifikationen

Technische Informationen

Spezifikationen
