Marke: | GE Fanuc | Modell: | IC697MDL752 |
---|---|---|---|
Serie: | Reihe 90-70 | Nennspannung: | 12 Volt DC |
Ausgangsstrom: | 0,5 Ampere pro Punkt, 2 Ampere pro Gruppe | Ausgangsspannungsbereich: | 10 bis 15 Volt DC |
Erforderlicher Strom: | 0,25 Ampere | Anzahl der Ausgänge: | 32 |
Isolierungsspannung: | 1500 Volt | Garantie: | 1 Jahr |
Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |

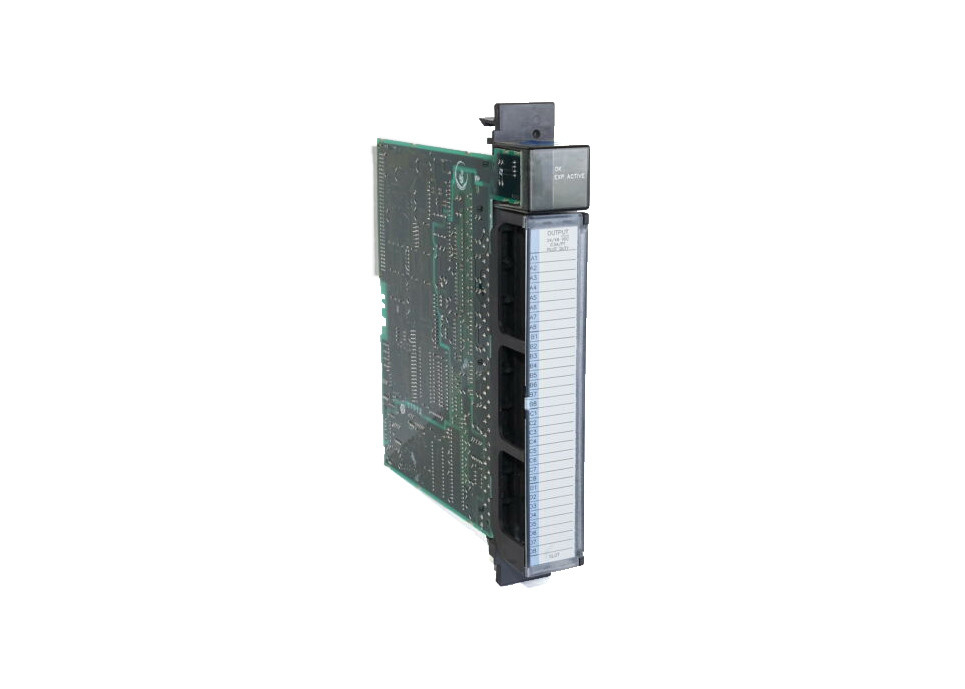

Das Modul IC697MDL752 der Serie 90-70 von GE Fanuc ist ein 32-Punkt-Modul, das 12 Volt und 0,5 Ampere Strom liefert.Dieses Modul bietet einen hohen Einschaltstrom, wodurch das IC697MDL752 ideal für eine Vielzahl von Lasten wie Motorstarter und Magnetspulen geeignet ist.Um den EIN-AUS-Status jedes Punkts des Stromkreises zu finden, suchen Sie die LED-Anzeigen auf der Oberseite des Moduls.Um eine korrekte Ausrichtung mit ähnlichen Modulen im Feld sicherzustellen, ist das Modul richtig kodiert.Dieses IC697MDL752-Modul wird mit MS-DOS oder einer Programmiersoftware konfiguriert, die entweder auf Windows NT oder Windows 95 läuft. Dies erfolgt normalerweise über das TCP/IP-Protokoll über ein Ethernet-Kabel oder einen SNP-Port.Die Programmierkonfiguration wird heruntergeladen und auf dem Programmiergerät installiert.Dies erfolgt mit einem Gerät wie einem Personal Computer, IBM XT, PS/2 oder AT.
Das 12-Volt-Ausgangsmodul IC697MDL752 ist mit vielen Geräten wie Motorstartern, Magnetspulen und Anzeigen kompatibel.Es ist in 4 Gruppen mit jeweils 8 Modulen unterteilt.Aufgrund der Wärmeableitung des Moduls ist der größte Strom für jede der 4 Gruppen auf 2 Ampere begrenzt.
Jedes Ausgangsmodul kann einen Stoßstrom liefern, der größer ist als sein Lebensdauernennstrom.Diese Fähigkeit hängt von der Nennstromstärke des Geräts und der Dauer ab, während der das Gerät eingeschaltet ist.Das Ausgangsmodul IC697MDL752 wird ohne Sicherung geliefert.Falls jedoch eine benötigt wird, ist aus Sicherheitsgründen eine ¾ Ampere 250 V-Sicherung eingebaut.
Das Ausgangsmodul wird mit einem mechanischen Schlüssel geliefert, der einen narrensicheren Mechanismus bietet.Dadurch wird sichergestellt, dass das Modul richtig positioniert ist, und es wird verhindert, dass Module versehentlich in einen Steckplatz für einen anderen Modultyp eingesetzt werden.Dazu liegt jedem Modul ein Schlüssel bei.
Während der Installation oder Entfernung der Klemmleisten wird dringend empfohlen, die Stromversorgung abzuschalten.Sobald die Stromversorgung abgeschaltet wurde, kann die Scharniertür geöffnet werden, um Zugang zur Hebeschraube zu erhalten, die die Klemmenleiste fest an Ort und Stelle hält.
Die Klemmenleiste ist für Drahtgrößen von AWG 0,36 mm2 bis AWG 2,1 mm2 ausgelegt.Es ist wichtig zu beachten, dass ein maximaler Isolationsdurchmesser von 0,135 Zoll nicht überschritten werden sollte, wenn es um einen 2,1-mm2-Draht für die Verdrahtung aller Punkte geht.Für eine ordnungsgemäße Verbindung können zwei Drähte an jeder Klemme angeschlossen werden, vorausgesetzt, sie haben dieselbe Größe.Das Klemmenbrett ist so konstruiert, dass es maximal 40 2,1-mm2-Drähte aufnehmen kann.Wenn sie verwendet werden, sollten sie mindestens 8 Zoll vom Ende des Abschlusses entfernt platziert werden.So entsteht ausreichend Platz, damit sich die Drehtür bequem schließen lässt.
Nachdem alle Verbindungen zu den Kabelmodulen hergestellt wurden, wird empfohlen, die Kabelbinder fest um die Kabelbündel zu wickeln.Bei der Handhabung größerer Kabelbündel werden zusätzliche Kabelbinder empfohlen.Jedes Modul enthält eine Türetikettenschaltung zur Anzeige von Verdrahtungsinformationen.Lässt sich das Etikett nur schwer in die Flügeltür einführen, können Sie die angeritzte Kante vor dem Einführen knicken.
Stellen Sie nach Abschluss der Feldverdrahtung sicher, dass die Klemmenleiste am Rack befestigt ist.Dies wird erreicht, indem die Platinenlasche in die kleinen Schlitze am unteren Kartenführungsgitter am Rack eingeführt wird.Der Riemen identifiziert auch die Anschlussplatine mit ihrer genauen passenden Steckplatzposition.Lassen Sie für ausreichende Belüftung einen 6-Zoll-Freiraum über und unter dem Grill.
Nennspannung: | 12 Volt Gleichspannung |
Anzahl der Ausgänge: | 32 Ausgänge (4 Gruppen zu 8) |
Ausgangsstrom: | 0,5 Ampere pro Punkt, 2 Ampere pro Gruppe |
Erforderlicher Strom: | 0,25 Ampere |
Ausgangsspannungsbereich: | 10 bis 15 Volt |
Gleichstrom: | Ja |
Nennspannung: Ausgänge pro Modul: |
12 Volt Gleichspannung 32 (vier Gruppen mit je 8 Ausgängen) |
Isolation: |
1500 Volt - beliebiger Ausgang zur Backplane 500 Volt zwischen Eingangsgruppen |
Ausgangsspannungsbereich: Ausgangsstrom: |
10 bis 15 Volt 0,5 Verstärker maximal pro Punkt 2 Verstärker maximal pro Gruppe |
Ausgangseigenschaften | |
Einschaltstrom: | 10 Ampere maximal für 20 ms |
Ausgangsspannungsabfall: | 1 Volt (2 Ohm) maximal |
Reaktionszeit-Ein: | 1 ms typisch |
Reaktionszeit-Aus: | 1 ms typisch |
Ausgangsleckage: | 1mAmaximal |
Erforderlicher Strom vom 5-V-Bus: | 0,25 Ampere |
VME | System zur Unterstützung des VME-Standards C.1 |
