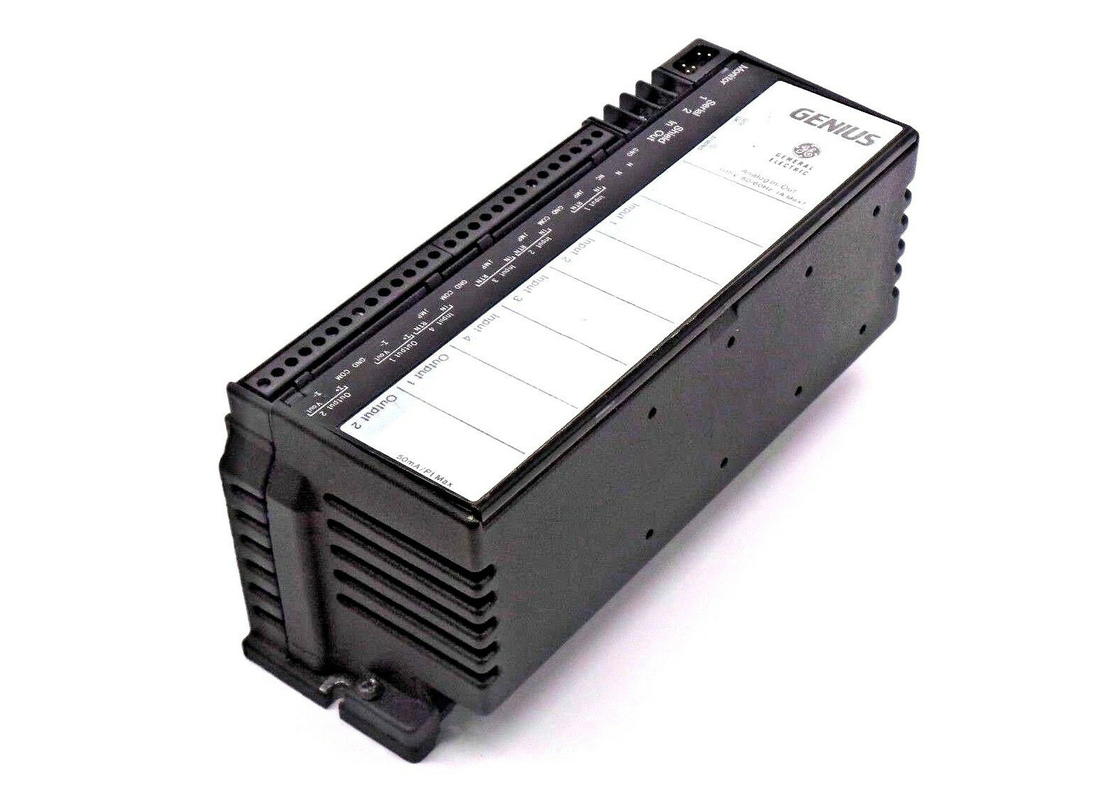

Modul GEs Fanuc IC660EBA100, des Input/Outputs mit 4 Input und 2 Ertrag

Ge Fanuc IC660EBA100, Eingangs- / Ausgangsmodul mit 4 Eingängen und 2 Ausgängen

Das IC660EBA100 Modul ist ein GE Fanuc Input / Output Modul mit 4 Eingängen und 2 Ausgängen. Es kommt in 2 Blockversionen. Wir haben einen 115 VAC Eingang / Ausgang Block und einen 24/48 VDC Spannung / Stromblock.Jede Schaltung auf dem 4 Eingang / 2 Ausgang Analog Block, kann Signale in folgenden analogen Bereichen liefern:

-10V Gleichstrom bis +10V Gleichstrom

-5V Gleichstrom bis +5V Gleichstrom

0-5 V Gleichstrom

0 -10 V Gleichstrom

4-20 mA/1-5 Volt Gleichstrom

Aufgrund dieser Flexibilität in den oben genannten Signalbereichen können die Modulblöcke in einer breiten Palette von Ausgangs- und Eingangsgeräten verwendet werden.

Wenn ein Block einen Fehler entwickelt, blinkt die OK-LED, um ein Signal für einen vorhandenen Fehler zu geben.der Block ergreift vorbeugende Maßnahmen, indem er die Leistung des Moduls abschaltet, um gefährliche Ereignisse zu vermeiden, die zu weiteren Schäden führen könntenDieses Eingangs-/Ausgangsmodul ist in jeder Position montierbar.

Es wird empfohlen, zwischen den Blöcken etwa 1,5 Zoll und über und unter jedem Block 3 Zoll offen zu lassen.Dies erleichtert das einfache Entfernen der elektronischen Komponente des Blocks und bietet mehr Platz für die Verkabelung, insbesondere wenn Drähte miteinander gebündelt sind.

Wenn sie in einem geschlossenen Raum montiert sind, ist es wichtig, ausreichend Raum für die Kühlung zu lassen.Die Verbindungen zu den I/O-Blöcken werden mit Belden 9182-Kabeln hergestellt.Für die Konfiguration wird ein tragbares Monitor an den Block angeschlossen und eingeschaltet, gefolgt von einer Reihe von Konfigurationsanweisungen.dem E/A-Block wird eine Gerätennummer zugewiesen, um die Konfiguration zu starten..

Während der Feldverkabelung wird der I/O-Block mit einem Standardschraubenzieher zum Befestigen und Entfernen der Schrauben betrieben.Die empfohlene Mindestgröße des Drahtes ist AWG #22Bitte beachten Sie, dass die ungeschirmten Drahtenden nicht größer als 2 Zoll sind.

Über IC660EBA100

Die GE IC660EBA100 Elektronik-Anlage ist eine Elektronik-Anlage, die mit einem spezifischen GE-Analog-E/A-Block arbeitet.Beide Geräte wurden von GE Fanuc Automation entwickelt und vertreibt.Diese spezifische Elektronikvorrichtung arbeitet mit einer Nennleistung von 115 Volt Wechselstrom und einem Betriebsspannungsbereich von 98 bis 132 Volt Wechselstrom.Dieser Block kommt auch mit einer maximalen Leistung von 10 VA.Es ist wichtig zu erwähnen, dass die GE Fanuc Automation IC660EBA100 Elektronikbaugruppe alle elektronischen Teile liefert, die für den Betrieb des E/A-Blocks in jeder kompatiblen Anwendung erforderlich sindWenn diese Elektronik verwendet wird, benötigt sie ein Endgerät mit allen Verbindungen und Anschlüssen, die für den Betrieb erforderlich sind.

Die GE Fanuc Automation IC660EBA100 Elektronik-Anlage unterstützt einen Block, der mit 4 Eingangsschaltungen und 2 Ausgangsschaltungen ausgestattet ist.Der Block kommt mit 2 LEDs, die Statusupdates für die Einheit und den Status der I / O-Verbindungen gebenDer gesamte Block hat eine Block-zu-Block-Isolation von 1500 Volt und eine Wärmeabgabe von 6 Watt.Es ist wichtig, die Elektronik-Anlage von GE Fanuc Automation IC660EBA100 in einem sauberen Bereich ohne gefährliche Stoffe zu installieren.Die Temperatur dieser Umgebung darf nicht über den Bereich von 0 bis 60 Grad Celsius hinausgehen und die relative Luftfeuchtigkeit sollte zwischen 5 und 95 Prozent liegen.Die thermische Drift des Blocks beträgt typischerweise 10 ppm pro Grad CelsiusDie maximale thermische Drift beträgt 40 PPM pro Grad Celsius. Dieser Block hat eine Ausgabeauflösung von 12 Bits plus Zeichen und eine Ausgabe Aktualisierungsfrequenz von 4 Millisekunden.Die Ausgangslast des Blocks beträgt 2000 Ohm oder mehr.

Technische Spezifikationen für IC660EBA100
