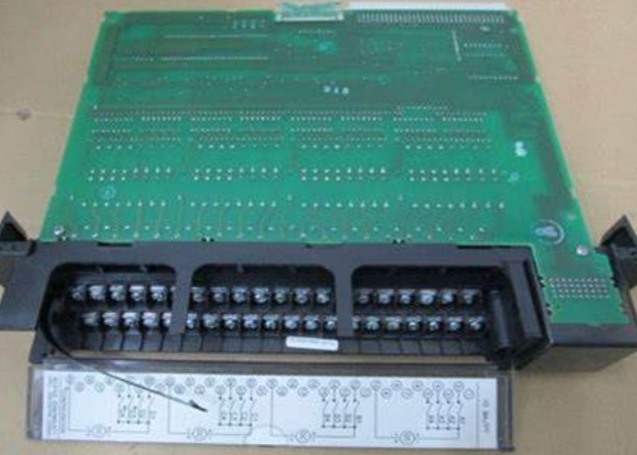

Ge Fanuc IC693MDL930 Modul ist ein Ge Fanuc 6-Punkte I/O Modul Serie 90-30 Plcs

GE FANUC IC693MDL930Modul ist ein GE FANUC 6-Punkte I/O Modul der Serie 90-30 PLCS

Technische Spezifikationen für IC693MDL930

Marke GE Fanuc
Hersteller GE Fanuc
Hersteller GE Fanuc; Emerson Automation (derzeit)
Reihe Serie 90-30
Produktbeschreibung Diskretes Ausgangsmodul
Reihe Serie 90-30
Teilnummer IC693MDL930
Teilnummer IC693MDL930
Acht (8), einzeln isoliert:
Produktart Digitale E/A
1500 Volt zwischen Feldseite und Logikseite; 500 Volt zwischen Gruppen Ausgangsspannungsbereich
Relais-Ausgänge 8
Produktbeschreibung Relais-Ausgangsmodul
Anzahl der Kanäle Acht (8)
5 bis 30 Volt Gleichstrom 5 bis 250 Volt Wechselstrom, 50/60 Hz
Ausgangsschaltkapazität 4 Ampere
Nenn-Ausgangsspannung 24 VDC; 120 VAC / 240 VAC
Sicherungen Nr.
Ausgangsgruppen Einzelkanäle
LED-Anzeigen Ja

Maximalbelastung 4 Ampere Widerstandsmaximum pro Ausgang: 2 Ampere Pilotenaufgabe pro Ausgang 20 Ampere Maximum pro Modul für UL-Anlagen
Kontaktformular Kontaktformular A (normalerweise geöffnet)
Mindestlast 10 mA
Maximaler Ausgangsstrom 4 Ampere, maximal für Widerstandsbelastungen pro Punkt; 2 Ampere für Pilotenbelastungen pro Punkt; 20 Ampere pro Modul für UL-Anlagen
Nennspannung 24 Volt Gleichspannung oder 120 / 240 Volt Wechselstrom
Höchststrom 5 Ampere
Betriebsspannung 5 bis 30 Volt Gleichstrom oder 5 bis 250 Volt Wechselstrom
Reaktionszeit 15 ms
Stromzufuhr 6 mA (alle Ausgänge eingeschaltet) aus dem 5-Volt-Bus auf dem Hintergrund; 70 mA (alle Ausgänge eingeschaltet) aus dem Relais 24V-Bus auf dem Hintergrund
Betriebstemperatur von 0 bis 50 °C
Betriebsspannungen 5-30 / 5-250 VAC
Bei der Antwortzeit maximal 15 ms
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Schaltfrequenz 20 Zyklen pro Minute
Ausgeschaltete Antwortzeit, maximal 15 ms
Modulbreite Einfach-Slot
Lebenszyklustatus des Produkts abgebrochen/veraltet
Produktlebenszyklus Veraltet

Über IC693MDL930

Das IC693MDL930 ist ein diskretes Ausgangsmodul, das Teil der Serie 90-30 Programmierbarer Logikcontroller (PLC) ist, früher von GE Fanuc hergestellt, jetzt unter Emerson Automation.Dieses Modul ist eine Ein-Slot-Breite, Acht (8) einzeln isoliert Normal geöffnet (N.O.) Kontakt von Form A-Ausgängen, die für die Verwendung mit den modularen und eingebetteten Modulbaugruppen der Serie 90-30 als lokale und verteilte I/O-Komponente kompatibel sindDieses Modul unterstützt außerdem die modernen Systeme RX3i und RX7i als verteilte Ausgangsmodule.und AnzeigeleuchtenDie Kontaktausgänge IC693MDL930 haben eine Leistung von 4 Ampere, maximal für Widerstandsbelastungen pro Punkt; 2 Ampere für Pilotbelastungen pro Punkt;und 20 Ampere pro Modul für UL-Anlagen, wobei die Mindestlast des Moduls 10 mA beträgtJeder Kontakt-Ausgang ist bei Nennspannungen von 24 VDC und 120/240 VDC betriebsfähig, während die Betriebsspannungsbereiche 5-30 VDC / 5-250 VAC bei einer Frequenz von 50/60 Hz betragen.Es erzeugt außerdem einen maximalen Einschlagstrom von 5 Ampere, während die maximale Kanalreaktionszeit 15 ms für den Einschalt- und Ausschaltsignal istDieses Modul hat einen internen Stromverbrauch von 6 mA mit allen Ausgängen eines 5-Volt-Busses auf der Rückseite und 70 mA mit allen Ausgängen des Relais 24V-Busses auf der Rückseite.Mit individueller Isolation, kann jeder Ausgangskanal bei unterschiedlichen Spannungen betrieben werden, wodurch eine maximale Betriebsflexibilität gewährleistet wird.Die Isolationsleistung des Moduls beträgt 1500 Volt zwischen Feldseite und Logikseite und 500 Volt zwischen den Kanälen..

Das GE IC693MDL930 Modul ist ein digitales Ausgangsmodul. Das IC693MDL930 Ausgangsmodul kann in jedem Schlitz eines 5- oder 10-Schlitten-Hinterplatzes eines GE Fanuc 90-30 PLC-Systems installiert werden.Das IC693MDL930-Modul verfügt über 8 normal geöffnete Relais-Schaltkreise zur Steuerung von NutzerbelastungenDie Ausgangsschaltkapazität der einzelnen Modul-Ausgänge beträgt 4 Ampere. Jeder Modul-Ausgang ist von den anderen Modul-Ausgängen isoliert und jeder Modul-Ausgang hat sein eigenes gemeinsames Terminal.Das Modul IC693MDL930 enthält keine SicherungenDie Stromversorgung für die an die Modul-Ausgänge angeschlossenen Benutzerfeldgeräte muss vom Benutzer selbst bereitgestellt werden.Die LED-Anzeigen, die den Zustand jedes Ausgangspunktes anzeigen, befinden sich auf der oberen Seite des Moduls..

Die Nennspannung des IC693MDL930-Moduls beträgt 24 Volt Gleichstrom oder 120 bis 240 Volt Wechselstrom. Die Betriebsspannung beträgt 5 bis 30 Volt Gleichstrom oder 5 bis 250 Volt Wechselstrom (bei 50 bis 60 Hertz).Die Spitzenlast beträgt 4 Ampere Widerstandsstrom pro Ausgang, 2 Ampere Pilotanstrom pro Ausgang und maximal 20 Ampere pro IC693MDL930-Modul für UL-Anlagen.Wenn der PLC-Backplane 5 Volt Gleichspannung liefertDas Betriebstemperaturbereich für das IC693MDL930-Modul beträgt 0 bis 50 Grad Celsius.Über diese Schwelle sinkt die Modulleistung.Bei der Umschaltung von induktiven Lasten ist die Lebensdauer des Relaiskontakts typisch für die Lebensdauer der Widerstandslastkontakte, wenn Unterdrückungsschaltungen verwendet werden.
