"Emerson Neuer Kl4502x1-Ba1 12p4990x042 Deltav Original Servomotor"

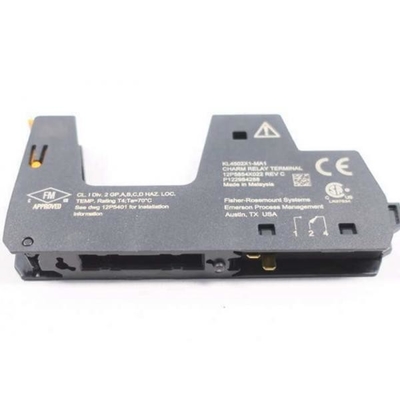

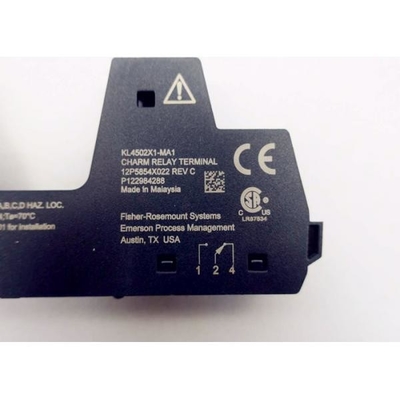

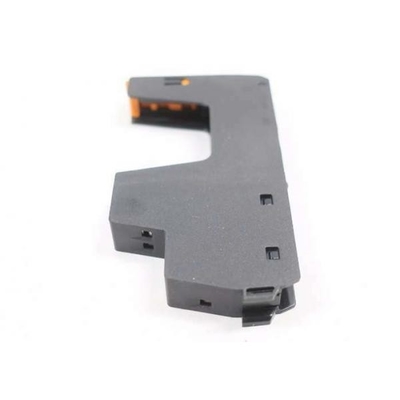

Der neue Emerson KL4502X1-BA1 12P4990X042 Deltav Original-Servomotor

Beschreibung:

Spezifikation des Produkts:

CHARM Nennleistung des Endgeräts: 250 VAC bei 2 A

Umgebungstemperatur: -40 bis 70 °C

Schlag: 10 g 1⁄2 Sinewelle für 11 msec

Vibration: 1 mm Spitze bis Spitze von 2 bis 13,2 Hz; 0,7 g von 13,2 bis 150 Hz

Luftverunreinigende Stoffe: ISA-S71.04 1985 Luftverunreinigende Stoffe Klasse G3

Relative Luftfeuchtigkeit: 5 bis 95% Nicht kondensierend IP 20

Schlüsselposition des Terminalblocks: automatisch während der Montage eingestellt

CHARMS kann nur unter Stromversorgung eingesetzt oder entfernt werden, wenn die maximale Leistung der CHARM I/O-Karte (KL2101X1-BA1) eine offenen Schaltungsspannung (Voc) von 26,4 VDC hat.

DeltaV-Schüttstromversorgungen (KJ1502X1) erfüllen diese Spannungsanforderung, wenn sie nach den Installationsanweisungen installiert werden.

Bei allen Energiebegrenzungsknotenpunkten muss eine Bewertung der E/A-Schleife durchgeführt werden.Ein Schlüsselsystem gewährleistet die Kompatibilität zwischen einem CHARM und dem CHARM-Endgerät, wenn das CHARM auf dem Endgerät installiert ist.

Die Schlüssel des Endgerätes werden automatisch eingestellt, wenn das CHARM zum ersten Mal auf dem Endgerät installiert wird.

Um einen anderen CHARM-Typ auf einem Endgerät zu installieren, werden die Schlüssel zurückgesetzt, indem der Endgerät entfernt und die Schlüssel aus der verriegelten Position freigegeben werden.

Spezifikationen:

Nennleistung des CHARM-Busses +6,3 VDC bei 32 mA
Feldschaltkreis +24 VDC bei 25 mA
Umgebungstemperatur -40 bis 70 °C
Schlag 10 g 1⁄2 Sinewelle für 11 msec
Vibration 1 mm Spitzen bis Spitzen von 2 bis 13,2 Hz; 0,7 g von 13,2 bis 150 Hz
Luftverunreinigende Stoffe ISA-S71.04 Klasse der Luftverunreinigenden Stoffe 1985
Relative Luftfeuchtigkeit 5 bis 95% Nicht kondensierend IP 20
RatingTerminal Block Schlüsselposition 1A

Anmerkung:Verwenden Sie das Produktetikett für die Seriennummer, den Standort und das Herstellungsdatum.

Warnung:

Dieses Produkt enthält spezifische Anweisungen für die Montage, den Abbau und die Bedienung in gefährlichen Bereichen.Siehe Dokument 12P5403 "Installationsanweisungen für das digitale Automatisierungssystem DeltaV (Subsystem CHARM I/O) Zone 2"Weitere Installationsanweisungen finden Sie im Handbuch "DeltaV S-Serie und CHARMs Hardware Installation".


Modelle des Schnittstellenträgers:

8-breite I/O-Schnittstellenträger mit Trägerschildstrecke VE4050S2K1C0
8-breite I/O-Schnittstellenträger mit Trägerschildstange und einem einzigen erweiterten Trägerverlängerungskabel VE4050E1C0
8-breite I/O-Schnittstellenträger mit Trägerschildstange, einzelne erweiterte Trägerverlängerungskabel und redundante SISNet-Koaxkabel VE4050E1C2
8-breite I/O-Schnittstellenträger mit Dual-Trayer-Verlängerungskabel und Trägerschild-Streifen VE4050E2C0
8-breite I/O-Schnittstellenträger mit Trägerschildstange, doppelt erweiterten Trägerverlängerungskabeln und redundanten SISNet-Koaxkabeln VE4050E2C2
2 Breitleistungs-/Steuerungsträger VE3051C0
2-breite Leistungs-/Steuerungsträger mit doppelt verstärkten Verlängerungskabeln VE3051C2
2-breite Leistungs-/Steuerungsträger mit einem einzigen verstärkten Verlängerungskabel VE3051C3
2-breite Leistungs-/Steuerungsträger mit einem einzelnen erweiterten Verlängerungskabel und redundanten SISNet-Koaxkabeln VE3051C5
Trägerbodenkappe VE6101
Horizontalem Aufbau 2 Breitstromträger; 12 Vdc Ausgang VE5056

DeltaV-Modelle für redundante Stromversorgungsmodule:

KJ3007X1-BA1 12P2062X072VE4014 PROFIBUS DP-Karte
KJ3007X1-EA1 12P2413X032 PROFIBUS DP-Terminalblock
KJ3002X1-BE1 12P0682X042 VE4005S2B2 Analog-Ausgang 8-Kanal 4-20mA HART-Karte
KJ3002X1-BG1 VE4003S5B1 12P1731X012 Thermoelement mV Karte
KJ3001X1-CB1 VE4002S1T2B5 12P1985X032 DO 32-Kanal 24 VDC High-Side-Karte
KJ3002X1-BA1 VE4003S2 12P0680X122 Analog-Eingang 8 Kanal 4-20mA HART-Karte
KJ3001X1-BH1 VE4002S2T1 12P0558X152 DO 8-Ch 120/230 VAC isoliert
KJ3001X1-BJ1 VE4002S1T2B2 12P0555X122 DO 8-Kanal 24 VDC High Side Karte
KJ1501X1-BC1 VE5008 12P2186X012 System Dual Gleichstromversorgung
KJ1501X1-BA2 VE5001 12P0677X062 Stromversorgung des Wechselstromsystems
KJ3001X1-BH1 VE4002S2T1 12P0558X152 DO 8-Ch 120/230 VAC isoliert
KJ3001X1-BD1 VE4001S3T2B2 12P0552X122 Diskreter Eingang 120VAC Trockenkontakt
KJ3001X1-BG1 VE4002S1T1 12P0557X152 DO 8-Kanal 24 VDC isolierte Karte
KJ4002X1-BB1 VE4055S2C0 12P1728X042 Rechts 8 Breite vertikale Träger
KJ4002X1-BC2 4 WIDE VERTICAL CARRIER TOP
KJ4002X1-BE1 12P4048X012 Oberste Verlängerungskabel
KJ4002X1-BF2 12P3866X012 Bodenverlängerungskabel
KJ4003X1-BE1 12P3839X022 Vertikale Linksverlängerung
KJ4003X1-BF1 12P3839X022 Vertikale Linksverlängerung
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistung.
KJ4010X1-BF1 12P0831X042 Lokalbus Linksverlängerung
KJ4010X1-BG1 12P0830X042 Lokalbus-Rechtsverlängerung
KJ4101X1-BA1 12P1870X012 IS 8 Breitträger
KJ4101X1-BB1 12P1871 ist IS LOCAL BUS ISOLATOR CARRIER
KJ4101X1-BC1 12P1872X012 IS Stromversorgungsträger
KJ4110X1-CA1 12P1873X012 IS Verlängerer Rechtshandträger
KJ4110X1-CB1 12P1874X012 IS Verlängerer
KL2101X1-BA1 12P4987X062 Charm I/O-Karte
KL3002X1-BA1 12P4627X052 DO 24 VDC Hochseite
KL3003X1-BA1 12P4632X082 DI 24 VDC Trockenkontakt
KL3021X1-BA1 12P4628X062 AI 4-20 mA HART
KL3022X1-BA1 12P4629X042 AO 4-20 mA Hart
KL4101X1-BA1 12P4989 CHARM I/O-Träger
KL4201X1-BA1 SE4601T07 12P4986X052 Charm Basisplatte
KL4502X1-BA1 12P4990X042 Charm Terminal
KJ4001X1-GG1 12P1812X022 Thermoelement-Endblock
KJ4001X1-HB1 12P0830X072 Lokalbus-Rechtsverlängerer
KJ4002X1-BA1 VE4055S1C0 12P1727X042 Links 8 Breiter vertikaler Träger
KJ4001X1-CC1 12P0733X032 4 Draht TX Endblock
KJ1501X1-BK1 SE5009 12P4685 Systemstromversorgung 24 Gleichspannung
KJ1700X1-BA1 VE6006 12P1710X012 Medienwandler
KJ1710X1-BA1 VE6019 12P3305X Einzellager-Faserschalter
KJ3001X1-BK1 VE4002S2T2 12P0556X142 DO 8-Kanal 120/230 VAC Hochseite
KJ3001X1-CA1 VE4001S2T2B4 12P1980X042 DI 32-Kanal 24 VDC Trockenkontaktkarte
KJ3002X1-BB1 12P0683X072 Analog-Ausgang 4-20mA
KJ3002X1-BC1 VE4003S1B2 12P0681X072 Analog-Eingangsmodule Endkarte Assy 4-20mA
KJ3003X1-BA1 12P0914 SERIALE Schnittstellenkarte
KJ3003X1-EA1 12P0921X032 Schnittstellen-Endgerät
KJ3009X1-BA1 VE4016 12P2514X052 Geräte-Netzkarte
KJ3101X1-BA1 12P1865X032 IS Diskreter Ausgang 560 mA MAX
KJ3102X1-BE1 12P2703 IS Analoge Ausgabe 4-20mA mit HART
