Beschreibung
Das IC200GBI001 ist ein VersaMax-Kommunikationsmodul. Dieses Modul ist ein Genius Network Interface Unit, das die Installation von VersaMax E/A-Modulen in einer verteilten E/A-Architektur ermöglicht. Dieses Modul ist für die Aufnahme von bis zu acht (8) E/A-Modulen pro Rack ausgelegt und unterstützt die Installation von bis zu acht (8) Racks, was eine maximale Unterstützung von 64 E/A-Modulen ermöglicht. Es unterstützt eine Übertragungsgeschwindigkeit von 153,6 kbaud für erweiterte Netzwerkkonfigurationen; 153,6 kbaud, 76,8 Kbaud und 38,4 Kbaud für Standardkonfigurationen. Das IC200GBI001 kann eine hohe Anzahl von E/A-Punkten aufnehmen, insbesondere bis zu 1024 Punkte für diskrete Eingänge; 1024 diskrete Ausgänge; 128 Bytes Speicher für analoge Eingänge und 128 Bytes Speicher für analoge Ausgänge. Dieses Modul kann das Scannen von 128 Bytes Netzwerk-Eingängen pro Scan und 128 Bytes Ausgängen pro Scan verwalten. Es hat einen Stromverbrauch von 250 mA bei 4 VDC und 10 mA bei 3,3 mA. Das IC200GBI001 ist mit einer Vielzahl von Steuerungssystemen kompatibel, da das Genius-Protokoll von früheren und modernen Steuerungsplattformen unterstützt wird. Zu den kompatiblen Steuerungssystemen gehören die Serie 90-70 und PACSystem RX7i sowie PACSystem RX3i. Entsprechende Firmware-Revisionen müssen sowohl auf die Steuerung als auch auf das IC200GBI001 Genius Network Interface Module geladen werden.

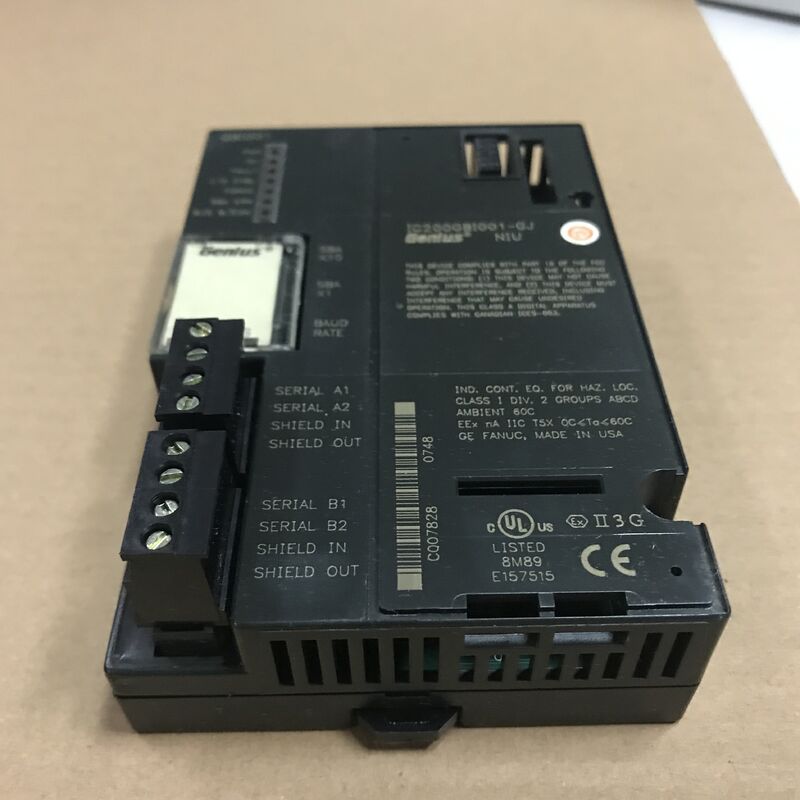

Das IC200GBI001 ist mit zwei Genius-Anschlussklemmen ausgestattet. Die obere Klemme dient als primärer Genius-Anschlusspunkt, während die untere Klemme als redundanter Port dient. Diese Ports sind für die Verbindung in Daisy-Chain-Topologie ausgelegt und werden mit einem Abschlusswiderstand an beiden Enden des Kommunikationskabels installiert. Geeignete Widerstandswerte sind 75, 100, 120 oder 150 Ohm über die Klemmen Serial 1 und 2.

Das GE Fanuc IC200GBI001-Gerät ist ein Network Interface Unit oder NIU, das von GE Intelligent Platforms/GE Fanuc hergestellt wird. Es gehört zur GE Versamax-Serie und ist dafür konzipiert, Steuerungsfunktionen für verschiedene angeschlossene E/A-Module bereitzustellen. Wenn das NIU mit der richtigen Firmware-Version installiert ist, ist es mit mehreren Modulen kompatibel, wie z. B. Genius Bus-Controllern, Serie 90-70 PLCs und den PacSystems RX7i und Rx3i PLCs. Jeder Computer, der den Bus steuern kann, kann als Host-PC verwendet werden. Jedes der Racks auf dem IC200GBI001 Network Interface Unit hat eine Kapazität für 8 Module und unterstützt maximal 8 Racks. Der maximale Netzwerkeingang, den jeder Bus scannen kann, beträgt 128 Bytes mit einem maximalen diskreten E/A-Speicher von 1024 Punkten und einem analogen E/A-Speicher von 128 Bytes.

Das GE Fanuc IC200GBI001-Gerät verfügt über zwei verschiedene Leistungseinstellungen: 3,3 Volt Leistung bei 10 Milliampere Strom und 5 Volt Leistung bei 250 Milliampere Strom. Es hat serielle Busadressen im Bereich von 0 bis 31. Die Datenübertragungsrate im Netzwerk beträgt 153,6 Kilobaud für erweiterte Übertragungen und 153,6 Kilo-76,8 Kilobaud oder 38,4 Kilobaud für Standardübertragungen. Die Bediener des IC200GBI001 Network Interface Unit müssen wissen, dass die Übertragungsrate je nach Entfernung zwischen den Geräten und der Anzahl der unterstützten Geräte variiert. Das IC200GBI001 NIU verfügt über eine breite Palette von Funktionen, darunter 64 analoge E/A, die Möglichkeit, Glasfaserkabel und geschirmte Twisted-Pair-Kabel (STP) zu verwenden, abnehmbare Steckverbinder und über den Enhanced Diagnostics Mode (EDM) verfügbare Bedienerdiagnosedaten. Darüber hinaus bietet dieses Netzwerkschnittstellenmodul Redundanz für die Hardware sowie für das Medium.
