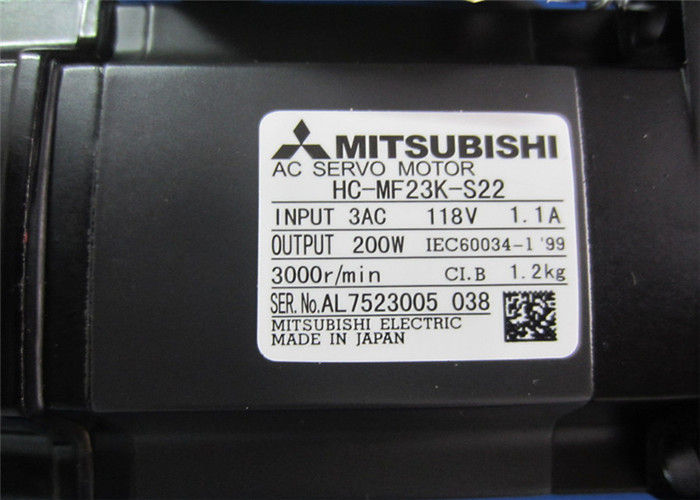

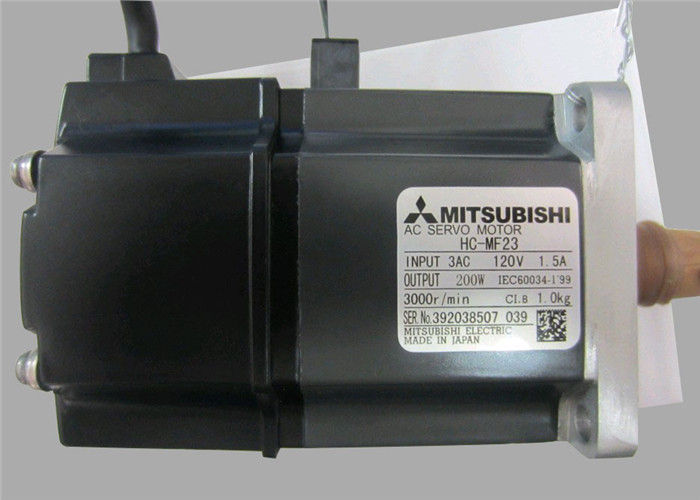

HC-MF23K-S22 Mitsubishi Industrieller Servomotor HC SERIE 200W 200-230VAC 3-phasig

Mitsubishi Industrial Servo Motor HC SERIES HC-MF23K-S22 200 W

HC-MF23K-S22 Beschreibung

HC-MF23K-S22Wesentliche Merkmale

• Ultra-niedrige Trägheitsentwurf: Extrem geringe Rotorträglichkeit (0,000018 kg·m2) für außergewöhnliche Beschleunigungs-/Verzögerungsleistung, ideal für Hochzyklus- und Hochgeschwindigkeitsbewegungen.
• Hoch-Auflösungs-Encoder: Ein 17-Bit-Inkremental-Encoder (131.072 ppr) liefert eine präzise Position/Geschwindigkeitsrückmeldung und ermöglicht eine Positionierungsgenauigkeit auf Submikron-Ebene.
• Ausgeglichenes Drehmoment-Geschwindigkeitsprofil: Nenndrehmoment 0,64 Nm, maximales Spitzendrehmoment 1,9 Nm (300% des Nennwertes); Nenndrehzahl 3000 U/min, maximale Drehmoment 4500 U/min für einen breiten Betriebsbereich.
• Höherer Umweltschutz: IP55 (Körper) ist staub-, Ölnebel- und Niederdruckwasserstrahlenbeständig und eignet sich für raue Industrieumgebungen.
• Kompakt und leicht: Schlanke 60×60mm Flanschkonstruktion, leichte Konstruktion (ca. 1,01 kg) spart für kompakte Maschinen Platz.
• Wartungsfreier Betrieb: Bürstenloses Design eliminiert Bürstenverschleiß; natürliche Luftkühlung erfordert keine Wartung des Ventilators, was eine lange Lebensdauer gewährleistet.
• Standardisierte Schnittstelle: Gerade Schlüsselwelle für eine sichere mechanische Kopplung; spezielle Strom-/Coderanschlüsse für eine schnelle und zuverlässige Verkabelung.
• Weite Verträglichkeit: Vollständig mit Mitsubishi MR-J2 Super-Servo-Verstärkern ausgestattet, unterstützt fortschrittliche Tuning- und Vibrationsunterdrückungsfunktionen.
• Globale Zertifizierungen: CE, UL und RoHS-konform für den weltweiten industriellen Einsatz.

HC-MF23K-S22Materialien und Anwendungen

Materialien

• Stator- und Rotorkern: Hochwertige nicht orientierte Siliziumstahllaminierungen, optimiert für minimale Eisenverluste, hohe magnetische Effizienz und glatte Drehmomentleistung.
• Rotormagnete: Hochleistungsmagnete aus Neodym-Eisen-Bor (NdFeB), die eine stabile Flussdichte und ein gleichbleibendes Drehmoment in verschiedenen Drehzahlbereichen bieten.
• Gehäuse und Flansche: Druckguss-Aluminiumlegierung, leichtgewichtig mit ausgezeichneter Wärmeleitfähigkeit für eine effiziente natürliche Wärmeableitung und Korrosionsbeständigkeit.
• Schacht: Hochfester gehärteter Legierungsstahl, mit Präzisionsschleife mit Schlüsselanlage für eine sichere Drehmomentübertragung, die Konzentrizität und Verschleißbeständigkeit gewährleistet.
• Lagern: Hochpräzisions- und reibungsarme Kugellager für Industriezwecke, konstruiert für den Hochgeschwindigkeitsbetrieb und eine längere Lebensdauer bei Dauerbetrieb.
• Internes Kabel und Encoder: hochtemperaturbeständige isolierte Verkabelung; versiegelter 17-Bit-inkrementeller optischer Encoder zum Schutz vor Staub und Feuchtigkeit.
• Anschlüsse: Industrielle Kunststoff- und Metallanschlüsse mit IP55-Klasse, die eine stabile Strom- und Signalverbindung in industriellen Umgebungen gewährleisten.

Typische Anwendungen

• SMT- und Halbleitergeräte: Pick-and-Place-Maschinen, PCB-Montage, Chip-Handler und Präzisionsprüfgeräte, die eine extrem schnelle Positionierung erfordern.
• Kleine Robotik: Miniaturroboter, SCARA-Roboterarme und End-Effektoren für schnelle Montage- und Handhabungsaufgaben.
• Verpackungsmaschinen: Etikettiermaschinen, kleine Kartonmaschinen, Füllmaschinen und Hochgeschwindigkeitsverpackungslinien.
• Druckerei und Textil: Hochgeschwindigkeitsdrucker, Etikettierer, Wickelmaschinen und Stickmaschinen.
• Präzisionsautomation: X-Y-Positioniertabellen, kleine CNC-Maschinen, Graviergeräte und lineare Aktoren für hochpräzise Bewegungen.
• Allgemeine Industrie: Fördermaschinen, kleine Zuführmaschinen, Einfügungsmaschinen und Montagelinie, die schnelle, wiederholbare Bewegungszyklen erfordern.

HC-MF23K-S22Wichtige Parameter
