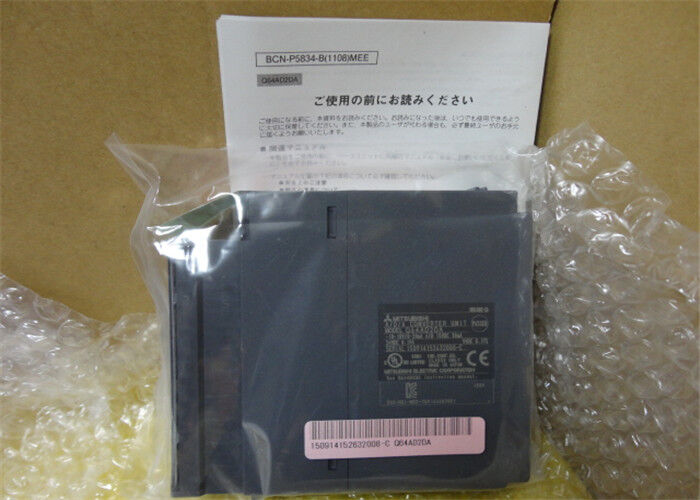

Mitsubishi Q64AD2DA Universalmodell Redundantes Netzteilmodul 100 bis 240 V AC

Name: Mitsubishi Q64AD2DA Universalmodell Redundantes Netzteilmodul 100 bis 240 V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64AD2DA
Price: 10000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Japan
Markenname:	MITSUBISHI
Zertifizierung:	CE
Modellnummer:	Q64AD2DA

Ausführliche Information

Herkunftsort:

Japan

Markenname:

MITSUBISHI

Zertifizierung:

Modellnummer:

Q64AD2DA

Marke:

Mitsubishi

Modenl -Nummer:

Q64AD2DA

Ursprungsland:

JAPAN

Programmkapazität:

8 k-Schritte

Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung):

0,12 μs

Eingang:

100 bis 240 V Wechselstrom

Ausgabe:

5 V DC/3 A

Typ:

Überflüssiges Stromversorgungs-Modul

Hervorheben:

High Light

Hervorheben:

analoger Interface-Baustein

plc-Stromversorgungsmodul

Handelsinformationen

Min Bestellmenge:

Preis:

Contact

Verpackung Informationen:

neu und ursprünglich

Lieferzeit:

5-7 Tage

Zahlungsbedingungen:

T/T, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

100

Produkt-Beschreibung

Mitsubishi Q64AD2DA Universalmodell Redundante Stromversorgungsmodule

Q64AD2DABeschreibung

Das Mitsubishi Electric Q64AD2DA ist ein leistungsstarkes, dual-function intelligentes Modul für die MELSEC-Q-Serie von Programmierbaren Logik-Controllern (PLCs).Dieses einzelne Modul kombiniert sowohl Analog-Digital (A/D) als auch Digital-Analog (D/A) Umwandlungsfunktionen, so dass es mit einer Vielzahl von analogen Sensoren und Aktoren interagieren kann. Es kann analoge Signale von Geräten wie Temperatursensoren, Drucktransmittern und Durchflussmessern (A/D-Funktion) lesen,und gleichzeitig analoge Steuerungssignale an Geräte wie Wechselrichter (VFDs) ausgebenDie Integration in das MELSEC-Q-System vereinfacht die Konstruktion des Bedienfachs, spart Platz,und reduziert die Anzahl der für komplexe Automatisierungsaufgaben erforderlichen Module.

Q64AD2DAEigenschaften

•
2-in-1-Funktionalität:Integriert 4 Kanäle analoger Eingabe (A/D) und 2 Kanäle analoger Ausgabe (D/A) in einem einzigen Modul, wodurch Raum und Kosten im Steuerfach optimiert werden.
•
Hohe Auflösung und Genauigkeit:Bietet eine 16-Bit-Hoch-Auflösung für Eingabe und Ausgabe, die eine präzise Messung und Steuerung gewährleistet.
•
Flexible E/A-Bereiche:Unterstützt benutzerwählbare Spannungs- und Strombereiche für maximale Flexibilität (z. B. 0-10V, 0-5V, 4-20mA).
•
Intelligente Funktion:Als intelligentes Modul entlastet es die Verarbeitung von der Haupt-CPU. Es kann Skalierung, Einstellung von Änderungen und andere Datenverarbeitung unabhängig ausführen, wodurch die gesamte Scanzeit des PLC-Systems verbessert wird.
•
Einfache Konfiguration und Überwachung:Parameter wie Reichweiteinstellungen und Skalierung lassen sich einfach mit Mitsubishi's Engineering-Software GX Works2 konfigurieren.
•
Hohe Geräuschdichtigkeit:Mit fortschrittlichen Isolations- und Filtertechniken ausgelegt, um einen stabilen Betrieb in elektrisch lauten Industrieumgebungen zu gewährleisten.

Q64AD2DAMaterial und Anwendung

•
Ausgangsstoffe:Das Modul ist mit einem Flammschutzfähiges KunststoffharzDie interne Schaltung verwendet eine Glasfaserverstärkte Epoxy-PCBmit elektronischen Komponenten, einschließlich mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WDie Anschlüsse sind typischerweise Phosphorbronzmit einem mit einer Breite von nicht mehr als 20 mmAbschluss für einen zuverlässigen Kontakt.
•
Hauptanwendungen:
- •
  Industrieprozesssteuerung:Überwachung und Steuerung von Parametern wie Temperatur, Druck, Niveau und Durchfluss in Chemie-, Pharma- und Lebensmittel- und Getränkeanlagen.
- •
  Fabrikautomation:Schnittstelle mit analogen Sensoren auf Produktionslinien und Senden von Geschwindigkeitsreferenzen an Motorantriebe.
- •
  Umweltkontrollsysteme:Verwaltung von HVAC-Systemen in Gebäuden.
- •
  Prüf- und Messgeräte:Datenerfassung und -steuerung in F&E-Umgebungen.

Q64AD2DAWichtige Parameter

In der folgenden Tabelle sind die wichtigsten Spezifikationen des Q64AD2DA-Moduls zusammengefasst.

Parameter	Spezifikation	Anmerkungen
Modultyp	Intelligentes analoges E/A-Modul	Für die SPS der MELSEC-Q-Serie
Anzahl der Kanäle	4 Eingänge (A/D) + 2 Ausgänge (D/A)
Entschließung	16-Bit (1/32000-Skala)	Sowohl für Eingabe als auch für Ausgabe
Eingabetypen (auswählbar)	Gleichstrom -10 bis +10V, 0 bis 10V, 0 bis 5V, 4 bis 20mA usw.	Satz pro Kanal
Ausgabearten (auswählbar)	Gleichstrom von 0 bis 10 V, von 0 bis 5 V, von 4 bis 20 mA usw.	Satz pro Kanal
Genauigkeit (bei 25 °C ± 5 °C)	Spannung: ±0,1% der gesamten Skala Strom: ±0,2% der gesamten Skala
Konvertierungsgeschwindigkeit	Ungefähr 80 μs/Kanal
Isolation	Isolierung durch eine Kopplung zwischen den E/A-Terminals und dem PLC.	Die analogen Kanäle sind nicht voneinander getrennt.
Außenstromversorgung	Gleichstrom 24V +10%/-15%	Für die analoge Schaltung erforderlich
Interner Stromverbrauch	5V Gleichstrom: 0,33A (aus dem Basismodul)
Kompatible Software	GX Works2, GX Entwickler	Für die Parameterstellung und -programmierung
Gewicht	Ungefähr 0,2 kg

性能仕様

Eintrittsspezifikation
Anzahl der Analog-Eingabepunkte
Analog-Eingabe	Stromspannung
	Strom
digitale Ausgabe
Eintritts-Austritts-Eigenschaften, Auflösbarkeit	Eintrittsbereich
	Stromzufuhr	0 ̊10V
		0 ̊5V
		1 ̊5V
		5V (Erweiterungsmodus)
		-10 ̊10V
	Stromzufluss	020mA
		4·20mA
		4·20mA (Erweiterungsmodus)
Genauigkeit (Genauigkeit gegenüber dem maximalen Wert des digitalen Ausgangswerts)	Umgebungstemperatur:25±5°C
	Umgebungstemperatur: 0°55°C
A/D-Umwandlungsgeschwindigkeit
絶対最大入力 (absolut maximal eingeben)	Stromspannung
	Strom
Leistungsspezifikation
Analog-Ausgangspunkte
Digitale Eingabe
Analog-Ausgang	Stromspannung
	Strom
Eintritts-Austritts-Eigenschaften, Auflösbarkeit	Leistungsumfang
	Ausgangsspannung	0 ̊5V
		1 ̊5V
		-10 ̊10V
	Stromleistung	020mA
		4·20mA
Genauigkeit (Genauigkeit gegenüber dem maximalen Wert des Analog-Ausgangs)	Umgebungstemperatur:25±5°C
	Umgebungstemperatur: 0°55°C
D/A Umwandlungsgeschwindigkeit
絶対最大出力 (absolut maximaler Ausdruck)	Stromspannung
	Strom
Auslauf kurzfristige Schutz
Gemeinsame Spezifikation
絶縁方式
ausgeschlossen Druckbeständig
絶縁抵抗
Stromversorgung von außen	Stromspannung
	Strom
Außenseite Verbindungsart
Eintritts-Austrittszahl
DC5V innerer Stromverbrauch
Ausmaß	Höhe
	幅 ((W)
	Wie geht's?
质量

4 Punkte 4 Kanäle

DC-10+10V (Eingangswiderstandswert: 1MΩ)

DC020mA (Eingangswiderstandswert: 250Ω)

Normaler Auflösungsmodus: -96+4095,-4096+4095,-1096+4595
Höherer Auflösungsmodus: 384+16383, 288+12287, 16384+16383, 3288+13787

デジタル出力値 ((最大分解能))

Normaler Auflösungsmodus: 0 ‰ 4000 ((2,5 mV)
Höchstlösungsmodus: 0 ‰ 16000 ≈ 0,625 mV

Normaler Auflösungsmodus: 0 ‰ 4000 ((1.25mV)
Höchstlösungsmodus: 0 ‰ 12000 ≈ 0,416 mV

Normaler Auflösungsmodus:
Höchstlösungsmodus: 0 ‰ 12000 ≈ 0,333 mV

Normaler Auflösungsmodus:
Hochlösungsmodus: - 3000 ≈ 13500 ((0,333mV)

Normaler Auflösungsmodus: - 4000 ∼ 4000 ∼ 2,5 mV
Höchstlösungsmodus: 16000 ≈ 16000 ((0,625mV)

Normaler Auflösungsmodus: 5 μA
Hochlösungsmodus: 0 ∼ 12000 ((1,66 μA)

Normaler Auflösungsmodus: 4 μA
Hochlösungsmodus: 0,12000 (± 1,33 μA)

Normaler Auflösungsmodus: - 1000 ∼ 4500 ∼ 4 μA
Hochlösungsmodus: - 3000 ‰ 13500 (± 1,33 μA)

± 0,1%

± 0,4%

500 μs/Kanal

±15V

± 30 mA

2 Punkte

Normaler Auflösungsmodus: -96+4095,-4096+4095
Höherer Auflösungsmodus: -288+12287, -16384+16383

DC-10+10V (Widerstandswert der äußeren Belastung: 1MΩ)

DC020mA (auswärtiger Belastungswiderstand: 600Ω)

デジタル入力値 ((最大分解能) デジタル入力値 (maximaler Auflösungswert))

Normaler Auflösungsmodus: 0 ‰ 4000 ((1.25mV)
Höchstlösungsmodus: 0 ‰ 12000 ≈ 0,416 mV

Normaler Auflösungsmodus:
Höchstlösungsmodus: 0 ‰ 12000 ≈ 0,333 mV

Normaler Auflösungsmodus: - 4000 ∼ 4000 ∼ 2,5 mV
Höchstlösungsmodus: 16000 ≈ 16000 ((0,625mV)

Normaler Auflösungsmodus: 5 μA
Hochlösungsmodus: 0 ∼ 12000 ((1,66 μA)

Normaler Auflösungsmodus: 4 μA
Hochlösungsmodus: 0,12000 (± 1,33 μA)

± 0,1%

± 0,3%

500 μs/Kanal

± 12V

21 mA

Ich bin hier.

Eintritts-Ausgangs-Endgerät und Stromversorgung:

Eintritts-Ausgangs-Endgerät und Stromversorgung: AC500Vrms 1 Minute

Eintritts-Ausgangs-Endgerät und Stromversorgung: DC500V 20MΩ oder mehr

DC24V ((+15/-15%, Ripple, Spike 500mVp-p unten)

0.19A (Infiltrationsstrom):4.1A, 180 μs oder weniger)

A/D-Umwandlungsabteilung, D/A-Umwandlungsabteilung: 18 Punkte
Außenversorgung DC24V,FG Verbindung: Außenversorgung

16 Punkte (I/O割付: インテリ 16 Punkte)

0.17A

98 mm

27.4 mm

112 mm

0.23 kg
