Q64TCTTBW Mitsubishi Universal Modell Redundantes Stromversorgungsmodul 100 bis 240 V AC

Name: Q64TCTTBW Mitsubishi Universal Modell Redundantes Stromversorgungsmodul 100 bis 240 V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Japan
Markenname:	MITSUBISHI
Zertifizierung:	CE
Modellnummer:	Q64TCTTBW

Ausführliche Information

Herkunftsort:

Japan

Markenname:

MITSUBISHI

Zertifizierung:

Modellnummer:

Q64TCTTBW

Marke:

Mitsubishi

Modenl -Nummer:

Q64TCTTBW

Ursprungsland:

JAPAN

Programmkapazität:

8 k-Schritte

Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung):

0,12 μs

Eingang:

100 bis 240 V Wechselstrom

Ausgabe:

5 V DC/3 A

Typ:

Überflüssiges Stromversorgungs-Modul

Hervorheben:

High Light

Hervorheben:

plc-Stromversorgungsmodul

Diodenredundanzmodul

Trading Information

Min Bestellmenge:

Preis:

Contact

Verpackung Informationen:

neu und ursprünglich

Lieferzeit:

5-7 Tage

Zahlungsbedingungen:

T/T, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

100

Produkt-Beschreibung

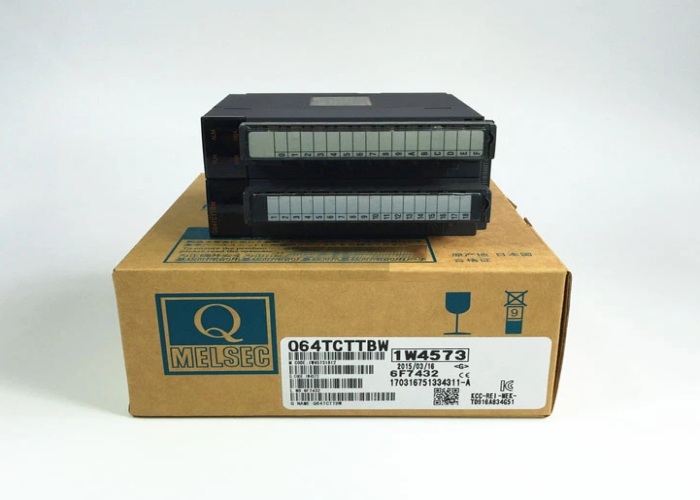

Q64TCTTBW Mitsubishi Universal Modell Redundantes Stromversorgungsmodul

Q64TCTTBW Beschreibung

Das Mitsubishi Q64TCTTBW ist ein Hochgeschwindigkeits- und hochpräzises Thermoelement-Eingangsmodul für die MELSEC-Q-Serie von speicherprogrammierbaren Steuerungen (SPS). Dieses Modul ist so konzipiert, dass es direkt an Thermoelemente angeschlossen werden kann, ohne dass ein externer Signalaufbereiter oder -sender erforderlich ist. Es wandelt die kleinen Millivolt-Signale von Thermoelementen in digitale Werte um und liefert der CPU genaue Temperaturdaten für die Prozesssteuerung und -überwachung. Das "BW" im Modellnamen gibt an, dass dieses Modul der europäischen RoHS2-Richtlinie (2011/65/EU) entspricht, die die Verwendung bestimmter gefährlicher Stoffe einschränkt.

Q64TCTTBW Merkmale

•
Vierkanal-Eingang:Kann bis zu vier Thermoelemente gleichzeitig anschließen, wodurch Platz und Kosten im Vergleich zur Verwendung einzelner Sender gespart werden.
•
Hochgeschwindigkeitsabtastung:Bietet eine schnelle Umwandlungsgeschwindigkeit von 80 ms pro Kanal (320 ms für alle 4 Kanäle), was eine schnelle Reaktion auf Temperaturänderungen ermöglicht.
•
Breite Thermoelementunterstützung:Kompatibel mit einer breiten Palette internationaler Thermoelementtypen (z. B. J, K, T, R, S, B, E, N, PLII, W5Re/W26Re), was eine große Flexibilität für verschiedene Anwendungsanforderungen und Temperaturbereiche bietet.
•
Hohe Genauigkeit:Verfügt über eine hohe Auflösung (für einige Typen bis zu 0,1 °C) und Genauigkeit, wodurch eine zuverlässige Temperaturmessung für kritische Prozesse gewährleistet wird.
•
Eingebaute Kaltstellenkompensation:Enthält eine integrierte Kompensationsschaltung, wodurch ein externer Kaltstellenkompensator überflüssig wird und die Verdrahtung vereinfacht wird.
•
Trennungserkennungsfunktion:Kann automatisch erkennen, ob ein Thermoelementdraht unterbrochen ist (offener Stromkreis) und die SPS-CPU benachrichtigen, was für Alarm- und Sicherheitsfunktionen von entscheidender Bedeutung ist.
•
Einfache Konfiguration mit GX Works2:Alle Parameter, einschließlich Thermoelementtyp, Temperaturbereich und Alarmeinstellungen, lassen sich einfach mit der Mitsubishi GX Works2 Engineering-Software konfigurieren, wodurch eine manuelle Skalierung im Leiterlogikprogramm überflüssig wird.

Q64TCTTBW Materialien & Anwendungen

•
Materialien:Das Modulgehäuse besteht aus robustem, flammhemmendem Kunststoff. Der Klemmenblock verwendet hochwertige, hitzebeständige Materialien. Die internen elektronischen Komponenten sind auf einer Leiterplatte mit Präzisions-Analog-Digital-Wandlern montiert.
•
Primäre Anwendungen:
- •
  Kunststoffspritzgussmaschinen:Für die Steuerung der Zylinder- und Düsentemperatur.
- •
  Wärmebehandlungs- und Industrieöfen:Zur Überwachung und Steuerung der Ofentemperaturen.
- •
  Lebensmittel- und Getränkeverarbeitung:Für Koch-, Pasteurisierungs- und Sterilisationsprozesse.
- •
  Umweltkammern:Für präzise Temperaturüberwachung und -profilierung.
- •
  HLK-Systeme:Zur Überwachung von Hochtemperaturphasen in großen kommerziellen Systemen.

Q64TCTTBW Wichtige Parameter

Die wichtigsten Spezifikationen für das Mitsubishi Q64TCTTBW Thermoelement-Eingangsmodul sind in der folgenden Tabelle zusammengefasst.

Parameter	Spezifikation	Hinweise / Details
Modell	Q64TCTTBW	RoHS2-konforme Version
Anzahl der Kanäle	4 Kanäle	Kanäle können unabhängig voneinander verwendet werden.
Eingabetyp	Thermoelement (TC)
Unterstützte Thermoelementstandards	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	Umfasst die gängigsten internationalen Typen.
Zulässiger Eingabebereich	Variiert je nach Typ. z. B. • Typ K: -200 bis +1370 °C • Typ J: -100 bis +1200 °C	Siehe Handbuch für vollständige Bereiche.
Digitaler Ausgang	16-Bit-Binärzahl mit Vorzeichen (-2000 bis 12500 Bereich typisch)	Skalierbar auf technische Einheiten (z. B. °C) in der SPS.
Genauigkeit	±0,3 % des Vollausschlags (für Typ K: ±2,5 °C)	Die Genauigkeit variiert mit Thermoelementtyp und -bereich.
Umwandlungsgeschwindigkeit	80 ms/Kanal	320 ms zum Aktualisieren aller 4 Kanäle.
Auflösung	Hängt vom Typ ab (z. B. 0,1 °C für Typ K unter 0 °C)
Kaltstellenkompensationsfehler	±1,0 °C
Isolation	Fotokoppler-Isolation zwischen Kanälen und SPS.	Kanal-zu-Kanal-Isolation.
Belegte E/A-Punkte	16 E/A-Punkte	Zählt zur Gesamtanzahl der E/A-Punkte der SPS.
Stromverbrauch	5 V DC, 0,35 A (vom 5-V-Bus in der Basiseinheit)
Außenabmessungen	27,8 (H) x 98 (B) x 99,5 (T) mm	Standardgröße für ein einzelnes Modul für die Q-Serie.
Kompatible Software	GX Works2

性能仕様

制御出力
温度入力点数
使用可能熱電対
精度	指示精度	周围温度:25±5℃
		周围温度:0～55℃
	冷接点補償精度(周围温度:0～55℃)	温度測定値:-100℃以上
		温度測定値:-150～-100℃
		温度測定値:-200～-150℃
サンプリング周期
制御出力周期
入力インピーダンス
入力フィルタ
センサ補正値設定
センサ入力断線時の動作
温度制御方式
PID定数範围	PID定数設定
	比例帯(P)
	積分時間(I)
	微分時間(D)
目標値設定範围
不感帯設定範围
トランジスタ出力	出力信号
	定格負荷電圧
	最大負荷電流
	最大突入電流
	OFF時漏洩電流
	ON時最大電圧降下
	応答時間	OFF→ON
		ON→OFF
絶縁方式
絶縁耐圧
絶縁抵抗
ヒータ断線検知仕様	電流センサ
	入力精度
	警報遅延回数
外部配線接続方式
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(H)
	幅(W)
	奥行き(D)
質量

トランジスタ出力

4チャンネル／ユニット

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

フルスケール×(±0.3％)

フルスケール×(±0.7％)

±1.0℃以内

±2.0℃以内

±3.0℃以内

500ms／4チャンネル

1～100s

1MΩ

0～100s(0:入力フィルタOFF)

-50.00～50.00％

アップスケール処理

PID ON/OFFパルスまたは2位置制御

オートチューニングによる設定が可能

0.0～1000.0％(0.0:2位置制御)

1～3600s

0～3600s(0:PI制御)

使用する熱電対で設定した温度範围内

0.1～10.0％

ON/OFFパルス

DC10～30V

0.1A／1点,0.4A／1コモン

0.4A,10ms

0.1mA以下

DC1.0V(TYP.) 0.1A,DC2.5V(MAX.) 0.1A

2ms以下

入力とアース間,入力チャンネル間:トランス絶縁

入力とアース間,入力チャンネル間:AC500V　1分間

入力とアース間,入力チャンネル間:DC500V　20MΩ以上

(株)ユー・アール・ディー社製電流センサ
・CTL-12-S36-8(0.0～100.0A)
・CTL-6-P(0.00～20.00A)
・CTL-6-P-H(0.00～20.00A)

フルスケール×(±1.0％)

3～255

18点ネジ端子台(M3ネジ)×2

32点,2スロット(I/O割付:空き 16点＋インテリ 16点)

0.64A

98mm

55.2mm

112mm

0.30kg
