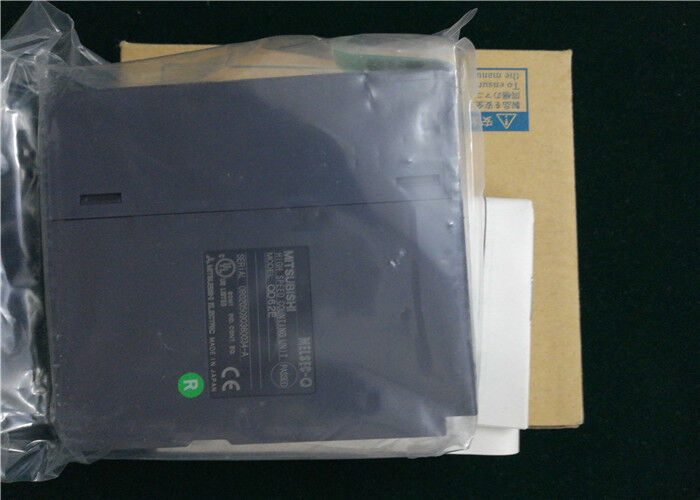

QD62E Mitsubishi Universal Modell Redundantes Stromversorgungsmodul 100 bis 240 V AC

QD62E Mitsubishi Universal Modell Redundantes Stromversorgungsmodul

QD62E Beschreibung

QD62E  Merkmale

• •
  Zweikanaliges Hochgeschwindigkeitszählen:Das Modul verfügt über zwei unabhängige Zählkanäle, wodurch es Eingänge von zwei verschiedenen Signalquellen gleichzeitig verarbeiten kann (z. B. zwei Encoder).
• •
  Hohe Zählgeschwindigkeit:Kann bis zu 200 kHz (200.000 Impulse pro Sekunde) für differentielle Phaseneingänge und 500 kHz für Ring-/Impulsrichtungs-Eingänge zählen, wodurch es für Hochgeschwindigkeitsmaschinen geeignet ist.
• •
  Mehrere Zählmodi:Unterstützt verschiedene Zählmodi, um verschiedenen Anwendungen gerecht zu werden:
  • •
    Linearzähler:Kann bis zu einem 32-Bit-Wert mit Vorzeichen (+/- 2.147.483.647) zählen.
  • •
    Ringzähler:Zählt innerhalb eines benutzerdefinierten Bereichs (von 0 bis zu einem festgelegten oberen Grenzwert), ideal für Anwendungen wie Drehtische.
• •
  Flexible Eingangsmodi:Akzeptiert verschiedene Arten von Eingangssignalen, darunter:
  • •
    Differenzielle Phase (A/B-Phase) Eingang (200 kHz):Zur Bestimmung von Richtung und Position mit Quadratur-Encodern.
  • •
    Impuls-/Richtungs-Eingang (500 kHz):Für einfaches Vorwärts-/Rückwärtszählen.
  • •
    Aufwärts-/Abwärts-Impuls-Eingang (500 kHz):Eine alternative Methode für bidirektionales Zählen.
• •
  Hardware-Vergleichsausgang:Jeder Kanal verfügt über einen hardwarebasierten Koinzidenzausgang (Y0, Y1), der mit minimaler Verzögerung aktiviert wird, wenn der Zählwert mit einem voreingestellten Wert übereinstimmt, wodurch extrem präzise und schnelle Steuerungsaktionen wie das Ausgeben einer Markierung oder das Anhalten einer Achse ermöglicht werden.
• •
  Einfache Integration mit GX Works2:Die Konfiguration, wie z. B. das Einstellen von Zählmodi und voreingestellten Werten, erfolgt intuitiv innerhalb der Standard-MELSEC-Programmiersoftware, wodurch die Einrichtung und Wartung vereinfacht werden.

QD62E  Material & Anwendungen

• •
  Materialien:Das Modul ist mit einem robusten Stahlrahmen konstruiert und verwendet einen flammhemmenden Kunststoff (ABS/PC) für das Gehäuse. Die elektronischen Komponenten sind auf einer hochwertigen Leiterplatte montiert, und der Klemmenblock besteht typischerweise aus hitzebeständigem, langlebigem Kunststoff mit Metallkontakten.
• •
  Primäre Anwendungen:
  • •
    Präzisionspositionsregelung:Steuerung der Position von servo- oder schrittmotorgetriebenen Achsen.
  • •
    Längenmessung:Messen der Länge von Materialien in der Draht-, Kabel- oder Textilherstellung.
  • •
    Geschwindigkeitsüberwachung:Überwachung der Drehzahl von Wellen, Walzen oder Turbinen.
  • •
    Automatisierte Montagelinien:Für die Teileanwesenheitszählung, die Positionierung von Förderbändern und die Koordinierung von Roboterarmen.

QD62E  Wichtige Parameter
