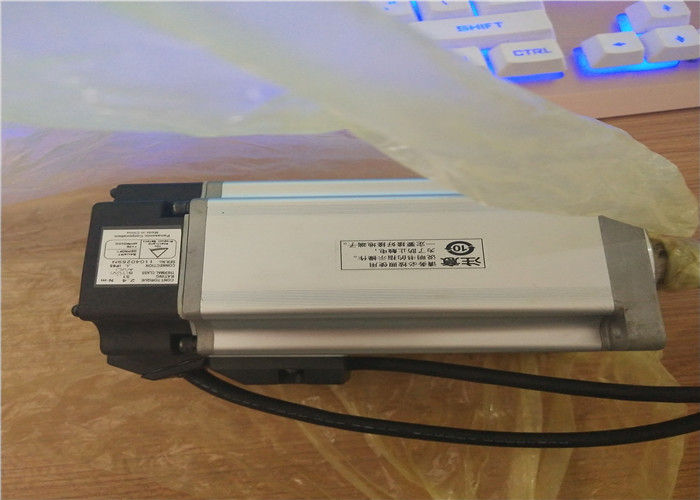

MHMD082G1V PANASONIC INDUSTRIAL DEVICES Industrieller Servomotor 100 200VAC
Produktdetails:
| Herkunftsort: | Japan |
| Markenname: | Panasonic |
| Zertifizierung: | CE |
| Modellnummer: | MHMD082G1V |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Contact |
| Verpackung Informationen: | neu und ursprünglich |
| Lieferzeit: | 3-5days |
| Zahlungsbedingungen: | T/T, West-Unionm, PAYPAL |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Marke: | Panasonic | Modellnummer: | MHMD082G1V |
|---|---|---|---|
| Ursprungsland: | Japan | Typ: | Servomotor |
| Kraft - bewertet: | 50W | Spannung - bewertet: | 100, 200vac |
| Drehzahl: | 3000 U / min | Gewicht: | 0,705 lb (319,78 g) |
| Hervorheben: | ewing Maschinenservomotor,AC Servomotor |
||
Produkt-Beschreibung
PANASONIC INDUSTRIAL DEVICES MHMD082G1V Industrieller Servomotor
MHMD082G1V Beschreibung
MHMD082G1V Merkmale
- 1.
Hohe Reaktionsfrequenz: Das Motor- und Antriebssystem kann eine Hochgeschwindigkeits-Reaktionsfrequenz erreichen, wobei einige Quellen Fähigkeiten von bis zu 2,0 kHz angeben, was extrem schnelle und präzise Regelkreise für anspruchsvolle Anwendungen ermöglicht. - 2.
Erweiterte Steuerungsfunktionen: In Verbindung mit seinem dedizierten Antrieb bietet das System Funktionen wie Resonanzunterdrückung und Steuerungsfunktionen zur Kompensation der mechanischen Steifigkeit, Echtzeit-Auto-Tuning und Full-Closed-Loop-Steuerung mit einer externen hochpräzisen Skala für erhöhte Systemgenauigkeit. - 3.
Integrierte elektromagnetische Bremse: Der Motor wird mit einer eingebauten Bremse geliefert, die unerlässlich ist, um eine Position bei Stromausfall zu halten oder vertikale Achsen sicher anzuhalten, um ein Herabfallen zu verhindern. - 4.
Hochträgheitsdesign: Als Hochträgheitsmodell (MHMD-Serie) eignet sich dieser Motor gut zum Antrieb von Lasten mit höherer Trägheit und bietet in solchen Anwendungen eine bessere Stabilität und Kontrolle im Vergleich zu Niedrigträgheitsmodellen - 5.
Hohe Schutzart: Der Motor verfügt über die Schutzart IP56, wodurch er beständig gegen Staub und starke Wasserstrahlen ist, was seine Haltbarkeit und Eignung für raue Industrieumgebungen erhöht.
MHMD082G1V Material & Anwendungen
- •
Anwendungen: Wird häufig in Anwendungen wie CNC-Maschinen, Roboterarmen, Verpackungsanlagen, Materialhandhabungssystemen und automatisierten Montagelinien eingesetzt, bei denen eine präzise Positionierung und ein hohes Drehmoment erforderlich sind.
MHMD082G1V Wichtige technische Parameter
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Artikel | Spezifikationen |
|---|---|
| Teilenummer | MHMD082G1V |
| Produktdetails | Hohe Trägheit, Leitungstyp, IP65 |
| Familienname | MINAS A5 |
| Serie | MHMD-Serie |
| Typ | Hohe Trägheit |
| Schutzklasse | IP65 |
| Über Gehäuse | Außer dem rotierenden Teil der Abtriebswelle und dem Leitungsende. |
| Umgebungsbedingungen | Weitere Einzelheiten finden Sie im Handbuch. |
| Flansch-Quadratabmessung | 80 mm qm. |
| Flanschgröße (mm) | 80 |
| Motorausgangskonfiguration | Leitung |
| Motor-Encoder-Anschluss | Leitung |
| Stromversorgungsleistung (kVA) | 1.3 |
| Spannungsspezifikationen (V) | 200 |
| Nennausgang (W) | 750 |
| Nennstrom (A rms) | 4.0 |
| Haltebremse | mit |
| Masse (kg) | 3.3 |
| Öldichtung | mit |
| Welle | Keilnut, Mittelanschluss |
| Nenndrehmoment (N ⋅ m) | 2.4 |
| Momentanes max. Spitzendrehmoment (N ⋅ m) | 7.1 |
| Max. Strom (A 0-p) | 17.0 |
| Rekuperationsbremsfrequenz (Mal/min) | Ohne Option: Keine Begrenzung Mit Option: Keine Begrenzung Option (externer Rekuperationswiderstand) Teilenummer: DV0P4283 |
| Über die Rekuperationsbremsfrequenz | Bitte beachten Sie die Details von [Motor Specification Description], Hinweis: 1 und 2. |
| Nenndrehzahl (U/min) | 3000 |
| Max. Drehzahl (U/min) | 4500 |
| Trägheit des Rotors (x10-4 kg ⋅ m²) | 1.61 |
| Empfohlenes Trägheitsverhältnis | 20 Mal oder weniger |
| Über das empfohlene Trägheitsmomentverhältnis der Last und des Rotors | Bitte beachten Sie die Details von [Motor Specification Description], Hinweis: 3. |
| Drehgeber: Spezifikationen | 20-Bit-Inkrementalsystem |
| Drehgeber: Auflösung | 1048576 |
Bremsspezifikationen
| Artikel | Spezifikationen |
|---|---|
| Statisches Reibmoment (N ⋅ m) | 2.45 oder mehr |
| Einrastzeit (ms) | 70 oder weniger |
| Lösezeit (ms) | 20 oder weniger |
| Erregerstrom (DC) (A) | 0.42 |
| Lösespannung (DC) (V) | 1 oder mehr |
| Erregerspannung (DC) (V) | 24 ± 1.2 |
| Über Bremsspezifikationen | Diese Bremse wird gelöst, wenn sie erregt wird. Verwenden Sie dies nicht zum Bremsen des Motors in Bewegung. Bitte beachten Sie die Details von [Motor Specification Description], "Spezifikationen der eingebauten Haltebremse" und "Hinweise auf [Motorspezifikation] Seite, Hinweis: 4. |
Zulässige Last
| Artikel | Spezifikationen |
|---|---|
| Während der Montage: Radiallast P-Richtung (N) | 686 |
| Während der Montage: Axiallast A-Richtung (N) | 294 |
| Während der Montage: Axiallast B-Richtung (N) | 392 |
| Während des Betriebs: Radiallast P-Richtung (N) | 392 |
| Während des Betriebs: Axiallast A, B-Richtung (N) | 147 |
| Über die zulässige Last | Einzelheiten finden Sie in der [Motor Specification Description] "Zulässige Last an der Abtriebswelle". |
