AJ65BT-64DAV Mitsubishi Universal Modell Redundantes Netzteilmodul 12/24VDC (0,5A)

AJ65BT-64DAVBeschreibung

AJ65BT-64DAVWesentliche Merkmale

• Analogspannungsausgang mit 4 Kanälen: Bietet 4 unabhängige Kanäle mit einem präzisen analogen Spannungsausgang, jeder mit einem DC-Bereich von -10 V bis +10 V.
• Hohe Auflösung und Genauigkeit: 16-Bit-Codierung binär (12 Bits effektiv) mit einer Auflösung von 5 mV, die eine hochpräzise Signalumwandlung gewährleistet.
• Schnelle Umwandlungsgeschwindigkeit: 1 ms pro Kanalumwandlungszeit für die Echtzeit-Steuerung.
• CC-Link-Netzwerkkompatibilität: Unterstützt CC-Link Ver.1 Remote-Device-Station mit bis zu 10 Mbps Kommunikationsgeschwindigkeit.
• Flexible Stationskonfiguration: Besetzt 2 Stationen im CC-Link-Netzwerk, wobei die Stationsnummer über den DIP-Switch (0-63) festgelegt wird.
• Umfassende Isolation: Transformatorisolation zwischen externer Stromversorgung und analogen Ausgängen; 500V Wechselstromisolation für eine verbesserte Lärmsicherheit.
• Ausgangsschutz: Einbaubeschutz gegen Kurzschluss für alle analogen Ausgangskanäle zur Verhinderung von Modulschäden.
• Anpassbarer Ausgleich und Gewinn: Benutzerkonfigurierbare Offset- und Verstärkungseinstellungen für die Kalibrierung und Präzisions-Tuning.
• Großlastkompatibilität: Funktioniert mit einem externen Belastungswiderstand von 2kΩ bis 1MΩ für eine vielseitige Anbindung.
• Diagnose-LED: Ausgestattet mit Statusindikatoren für die Überwachung der Kommunikation und des Modulbetriebs.
• Globale Zertifizierungen: entspricht den UL-, cUL-, CE (EMC/RoHS) und KC (EMC) Normen.
• DIN-Schienenmontierbar: Kompaktes Design für eine einfache Installation der DIN-Schiene in Steuerungen.

AJ65BT-64DAVMaterialien und Anwendungen

Materialien

• Wohnungen: Hochfester, flammhemmer (UL94 V-0) industrieller Thermoplast, widerstandsfähig gegen Vibrationen und mechanische Belastungen.
• Leiterplatte: Mehrschichtliche FR-4-Glas-Epoxid-PCB mit präzisen Signalspuren für einen stabilen analogen Ausgang.

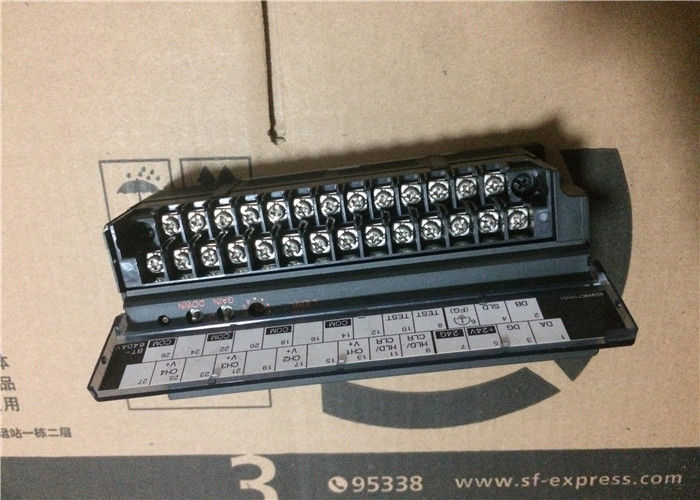

• Terminalblock: 27-Punkte 2-teiliger Endblock (M3.5-Schrauben) für eine sichere und zuverlässige Verkabelung.
• Interne Komponenten: Industrielle D/A-Wandler, hochstabile Widerstände, Kondensatoren und Transformatoren für den langfristigen Betrieb.
• Endgeräte: Nickelplattierte Kupferlegerkontakte für Korrosionsbeständigkeit und optimale elektrische Leitfähigkeit.

Typische Anwendungen

• Industrieprozesssteuerung: Genaue Steuerung von Ventilen, Aktoren und Reglern in chemischen, petrochemischen und Wasseraufbereitungssystemen.
• Fabrikautomation: Geschwindigkeitsregelung für Motoren, Positionsregelung für Zylinder und Spannungsregelung für Webverarbeitungsleitungen.
• Prüf- und Messgeräte: Erzeugung von Referenzspannungssignalen für automatisierte Prüfmaschinen und Sensoren.
• Verpackungsmaschinen: Kontrolle der Dichtungstemperatur, des Drucks und der Positionierung in Verpackungslinien.
• Materialbehandlungssysteme: Analogsteuerung der Fördergeschwindigkeit, der Aufzugsposition und der Sortiermechanismen.
• HVAC-Systeme: Präzise Steuerung von Dämpfern, Ventilen und Frequenzänderungen.
• Verarbeitung von Lebensmitteln und Getränken: Steuerung der Durchflussmengen, Mischverhältnisse und Temperaturregelung.

AJ65BT-64DAVWichtige Parameter
