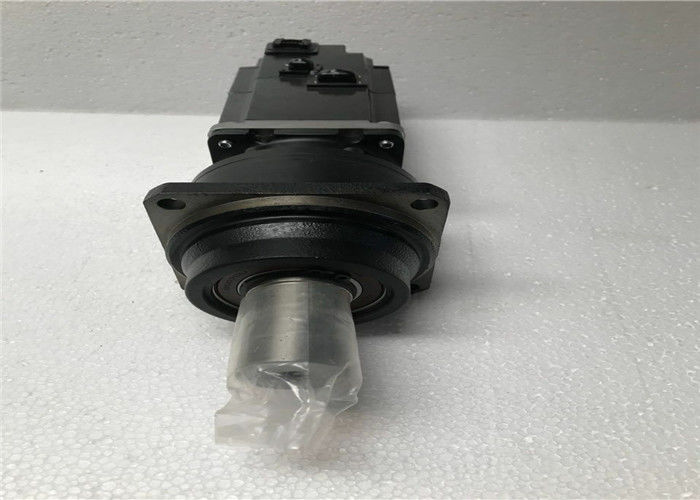

HF-KP73BG1 AUSGANG 750W 3000 U/MIN 150 Industrieller Servomotor Mitsubishi

Name: HF-KP73BG1 AUSGANG 750W 3000 U/MIN 150 Industrieller Servomotor Mitsubishi
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: HF-KP73BG1
Price: 10000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Japan
Markenname:	Mitsubishi
Zertifizierung:	CE
Modellnummer:	HF-KP73BG1

Ausführliche Information

Herkunftsort:

Japan

Markenname:

Mitsubishi

Zertifizierung:

Modellnummer:

HF-KP73BG1

Kategorie:

Industiraler Servomotor

Modell:

HF-KP73BG1

Bewertungsleistung:

750W

Bewertungsgeschwindigkeit:

3000r/min

Serie:

HF-KP Reihe

Marke:

Mitsubishi

Bewertet Iutput:

3AC 106 V 5.2a

Hervorheben:

High Light

Hervorheben:

ewing Maschinenservomotor

elektrischer Servomotor

Trading Information

Min Bestellmenge:

Preis:

Contact

Verpackung Informationen:

Neuer ursprünglicher Kasten

Lieferzeit:

3-5days

Zahlungsbedingungen:

T/T/paypal

Versorgungsmaterial-Fähigkeit:

Produkt-Beschreibung

OUTPUT 750W 3000 R/MIN 150 Hz HF-KP73BG1 Industrieller Servomotor Mitsubishi

HF-KP73BG1 Beschreibung

Der Mitsubishi HF-KP73(BG1) ist ein Hochleistungs-AC-Servomotor mit geringer Trägheit, der für das MELSEC Servo System entwickelt wurde. Er ist Teil der MR-J4-Serie kompatiblen Motorenpalette und wurde entwickelt, um eine außergewöhnliche Geschwindigkeitsregelung, ein hohes Drehmoment und eine präzise Positionierung zu bieten. Dieser Motor ist ideal für Anwendungen, die eine schnelle Beschleunigung/Verzögerung und eine hochpräzise Bewegungssteuerung erfordern, wie z. B. in Industrierobotern, Halbleiterfertigungsanlagen, CNC-Maschinen und Hochgeschwindigkeits-Verpackungsmaschinen. Das Suffix "BG1" weist auf eine spezifische elektromagnetische Bremsoption hin, die die Motorwelle im ausgeschalteten Zustand festhält und so Bewegungen aus Sicherheitsgründen und zur Steuerung der vertikalen Achse verhindert.

HF-KP73BG1 Merkmale

1.
Hohe Leistung: Verfügt über ein hohes Drehmoment und eine geringe Trägheit, was schnelle Starts und Stopps mit minimalem Überschwingen ermöglicht, was für die Hochzyklusautomatisierung entscheidend ist.
2.
Hochauflösender Encoder: Ausgestattet mit einem 24-Bit-Hochauflösungs-Encoder (über 16 Millionen Impulse/Umdrehung), der eine extrem präzise Positionsrückmeldung für eine genaue Bewegungssteuerung liefert.
3.
Elektromagnetische Bremse (BG1-Modell): Enthält eine ausfallsichere Bremse, die automatisch einrastet, wenn die Stromversorgung unterbrochen wird, um die Sicherheit zu gewährleisten, indem sie Lasten hält und ein Herabfallen auf vertikalen Achsen verhindert.
4.
Hoher Wirkungsgrad: Verwendet Hochenergie-Neodym-Magnete und ein optimiertes Design für einen hohen Wirkungsgrad, wodurch die Wärmeentwicklung und der Energieverbrauch reduziert werden.
5.
Robuste Konstruktion: Gebaut mit einem robusten Gehäuse und hochwertigen Lagern, um rauen Industrieumgebungen, einschließlich Ölnebel und Staub, standzuhalten.
6.
Sanfterer Betrieb: Fortschrittliche Steuerungsalgorithmen in Kombination mit einem MR-J4-Servo-Verstärker minimieren Vibrationen bei niedrigen Drehzahlen, was zu einem ruhigeren Lauf und einer besseren Leistung führt.

HF-KP73BG1 Material & Anwendungen

•
Material: Das Motorgehäuse besteht aus einer hochfesten Aluminiumlegierung. Die Welle besteht aus gehärtetem Stahl. Die internen Komponenten umfassen Hochenergie-Neodym-Eisen-Bor- (NdFeB)-Permanentmagnete und Isolationsmaterialien der Klasse F oder höher.
•
Primäre Anwendungen: Dieser Servomotor wird in einer Vielzahl von hochpräzisen Automatisierungsgeräten eingesetzt:
- •
  Industrieroboter: Aktuatoren für Knickarm- und kartesische Roboter.
- •
  Halbleiteranlagen: Wafer-Handling, Drahtbonden und Pick-and-Place-Maschinen.
- •
  Werkzeugmaschinen: Werkzeugwechsler, Vorschubachsen für CNC-Maschinen.
- •
  Verpackungsmaschinen: Hochgeschwindigkeits-Füll-, Verschließ- und Etikettiersysteme.
- •
  Jede Anwendung, die eine Haltebremse für vertikale (Z-Achsen-)Bewegungen oder sicherheitsrelevantes Anhalten erfordert.

HF-KP73BG1 Wichtige Parameter

Die wichtigsten Spezifikationen für den Mitsubishi HF-KP73(BG1) Servomotor sind in der folgenden Tabelle zusammengefasst.

Parameter	Spezifikation
Modell	HF-KP73(BG1)
Serie	MR-J4-kompatibler Servomotor
Motortyp	Geringe Trägheit, AC-Servomotor mit elektromagnetischer Bremse
Nennleistung	0,75 kW
Nenndrehmoment	2,4 N⋅m
Max. Drehmoment	7,1 N⋅m
Nenndrehzahl	3000 min⁻¹ (U/min)
Max. Drehzahl	6000 min⁻¹ (U/min)
Rotorträgheit (J)	1,46 × 10⁻⁴ kg⋅m²
Bremsentyp	Elektromagnetisch (Halte-Typ)
Bremsspannung	Typischerweise 24 V DC (Genaue Spezifikationen siehe Handbuch)
Encoder	24-Bit-Absolutwert-Encoder (16.777.216 Impulse/Umdrehung)
Baugröße	60 mm
Schutzart	IP67 (Tropfwassergeschützt, staubdicht und gegen zeitweiliges Eintauchen geschützt)
Isolationsklasse	Klasse F (155 °C)
Vibrationspegel	V15 oder weniger

仕様

シリーズ名
指令インタフェース
電圧クラス
回転型サーボモータ形名
対応サーボアンプ	CC-Link IE フィールドネットワークインタフェース
	SSCNETⅢ/H インタフェース
	2軸一体SSCNETⅢ/H インタフェース
	3軸一体SSCNETⅢ/H インタフェース
	汎用インタフェース
	SSCNETⅢ インタフェース
	SSCNETⅢ (フルクローズド制御)
	CC-Link対応位置決め機能内蔵
	2軸一体SSCNETⅢ インタフェース
電源設備容量(注1)		[kVA]
連続特性	定格出力	[kW]
	定格トルク(注9)	[N・m]
最大トルク(トルクアップ時)(注8)		[N・m]
最大トルク		[N・m]
定格回転速度		[r/min]
最大回転速度		[r/min]
瞬時許容回転速度		[r/min]
連続定格トルク時のパワーレート		[kW/s]
定格電流		[A]
最大電流(トルクアップ時)(注8)		[A]
最大電流		[A]
回生ブレーキ頻度(注2)		[回/分]
慣性モーメントJ		[× 10^-4 kg・m²]
推奨負荷慣性モーメント比(注4)
速度・位置検出器
装備品
絶縁階級
構造
環境条件(注7)	周围温度
	周围湿度
	雰围気
	標高
	耐振動(注6)
質量		[kg]
注釈について

MELSERVO-J3シリーズ
SSCNETⅢインタフェース SSCNETⅢ(フルクローズド制御) 汎用インタフェース CC-Link対応位置決め機能内蔵
200V
HF-KP73BG1 1/5
-
-
-
-
MR-J3-70A
MR-J3-70B
MR-J3-70B-RJ006
MR-J3-70T
MR-J3W-77B MR-J3W-1010B
1.3
0.75
2.4
8.36
7.2
3000
6000
6900
39.9
5.2
18.2
15.6
140
1.63
15倍以下
アブソリュート・インクリメンタル共用18ビットエンコーダ(サーボモータ１回転あたりの分解能:262144 p/rev)
－(オイルシール付モータも対応可能です.(HF-KP□J))
B種
全閉自冷(保護等級:IP65)(注5)
0～40℃(凍結のないこと),保存:-15～70℃(凍結のないこと)
80％RH以下(結露のないこと),保存:90％RH以下(結露のないこと)
屋内(直射日光が当たらないこと),腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと
海抜1000ｍ以下
X:49m/s² Y:49m/s²
3.9
仕様比較時には注釈が表示されないため,各機種の仕様をご覧ください.
