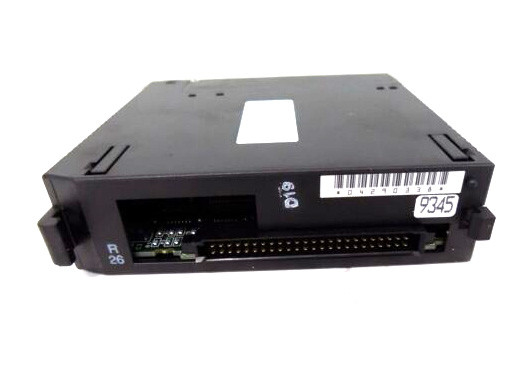

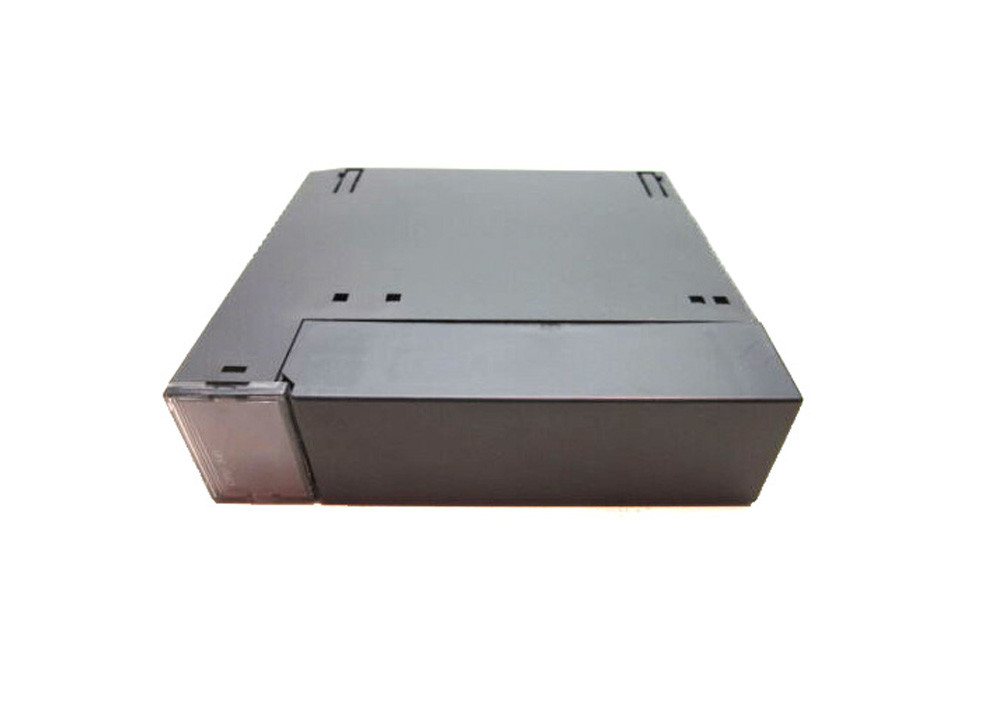

GE FANUC IC693CPU341, 90-30 Serie, CPU-Modul mit 20 Megahertz
Beschreibung des Produkts
Allgemein:Das IC693CPU341-Modul, ein Mitglied der GE Fanuc 90-30-Serie, ist ein Single-Slot-CPU-Modul, das mit 5 Basisplatten ausgestattet ist.Es enthält zusätzlich zur 1 CPU-Basisplatte 4 Fern- und/oder Erweiterungs-BasisplattenEs ist mit einem 80C188XL-Prozessor ausgestattet.
Leistung:Es läuft bei 20 MHz und benötigt eine Last von 490 Milliampere von der +5 VDC-Nennstromversorgung.Das Modul arbeitet bei einer Umgebungstemperatur von 0 bis 60 Grad Celsius (oder 32 bis 140 Grad Fahrenheit).
Gedächtnis:Bei einem maximalen Benutzerprogrammspeicher von 80K Bytes beträgt die Geschwindigkeit von 0,3 Millisekunden pro 1K Logik (auch als Boolean-Kontakte bekannt).Das IC693CPU341 verfügt über einen Registerspeicher (%R) von 9999 Wörtern; diskreter globaler Speicher (%G) von 1280 Bit, interne Spulen (%M) von 1024 Bit, Ausgabe (vorübergehende) Spulen (%T) von 256 Bit und Systemstatusreferenzen (%S) von 128 Bit (mit %S, %SA, %SB,% SC mit jeweils 32 Bit).
Ein/Aus:Die analogen Eingaben (%AI) und Ausgänge (%AQ) sind 1024 bzw. 256 Wörter. Die diskreten Eingaben (%I) und Ausgänge (%Q) sind jeweils 512.Es hat 16 Wörter (% SR) Systemregister, die nur zur Anzeige der Referenztabelle verwendet werden und nicht in einem Benutzerlogikprogramm referenziert werden können.
Spezifisch:Diese CPU verfügt über einen einzigartigen eingebauten Serienanschluss, der einen Anschluss an die im System verwendete PLC-Stromversorgung erfordert.Der IC693CPU341 ist PCM/CCM kompatibel, obwohl es ein CMM-Modul benötigt, um SNP/SNP-x-Master, CCM oder RTU-Slave-Unterstützung zu unterstützen.
LAN:IC693CPU341 verfügt über ein installiertes lokales Netzwerk (LAN). Diese Funktion ermöglicht es dem CUP, eine Vielzahl von Optionsmodulen wie FIP, Profibut, Multidrop, Ethernet, GBC, GMC und GCM+ Optionsmodule zu unterstützen.Seine frühen Versionen verfügen über RAM und optionale EPROM oder EEPROM für Speicher. Neue Versionen, beginnend mit der Hardwareversion IC693CPU341-J und Firmware Release 4.61, unterstützt nur RAM und optionale Flash für zusätzliche Speicherbedürfnisse.
Technische Spezifikation
| Prozessorgeschwindigkeit |
20 MHz |
| I/O-Punkte |
512 |
| Registerspeicher |
19.9 KBytes |
| Schwingpunkte-Mathematik |
- Nein. |
| 16 BIT-System |
- Ja, das ist es. |
| Verarbeiter |
80C188XL
|
Technische Informationen
CPU341 Katalognummer IC693CPU341
| CPU-Typ |
Ein-Slot-CPU-Modul |
| Gesamtzahl der Basisplatten pro System |
5 (1 CPU-Basisplatte + 4 Erweiterung und/oder Fernbedienung) |
| Aus der Stromversorgung erforderliche Last |
490 Milliampere von +5 VDC-Versorgung |
| Prozessorgeschwindigkeit |
20 MHz |
| Typ des Prozessors |
80C188XL |
| Betriebstemperatur |
0 bis 60 °C (32 bis 140 °F) Umgebung |
| Typische Scanrate |
0.3 Millisekunden pro 1K Logik (booleanische Kontakte) |
| Benutzerprogrammspeicher (maximal) |
80K Bytes |
|
Diskrete Eingabepunkte - %I
Diskrete Ausgabepunkte - %Q
|
512
512
|
| Diskreter Globaler Speicher - % G |
1280 Bits |
| Innenspulen - % M |
1024 Bits |
| Ausgangsspulen (vorübergehend) - % T |
256 Bits |
| Referenzen zum Systemstatus - %S |
128 Bits (%S, %SA, %SB, %SC - jeweils 32 Bits) |
| Registerspeicher - % R |
9999 Worte |
| Analog-Eingänge - %AI |
1024 Worte |
| Analoge Ausgänge - %AQ |
256 Worte |
| Systemregister (nur für die Anzeige der Referenztabelle; kann nicht in einem Benutzerlogikprogramm referenziert werden) |
16 Wörter (% SR) |
| Zeitmesser/Zähler |
> 2000 |
| Schichtregister |
- Ja, das ist es. |
| Eingebettete Häfen |
1 (verwendet einen Stecker an der PLC-Stromversorgung). Unterstützt SNP/SNP-X-Slave-Protokolle. Benötigt CMM-Modul für SNP/SNP-X-Master-, CCM- oder RTU-Slave-Unterstützung; PCM-Modul für RTU-Master-Unterstützung. |
| Kommunikation |
Netzwerk- Unterstützt Multidrop, unterstützt auch Ethernet, FIP, Profibus, GBC, GCM, GCM+ Optionsmodule. |
| Überschreiben |
- Ja, das ist es. |
| Batteriebetriebene Uhr |
- Ja, das ist es. |
| Unterbrechungen |
- Ja, das ist es. |
| Speichertypen |
RAM und optionale EPROM oder EEPROM für frühe Versionen.61, nur RAM und optionale Flash werden unterstützt. |
| PCM/CCM-Kompatibilität |
- Ja, das ist es. |
