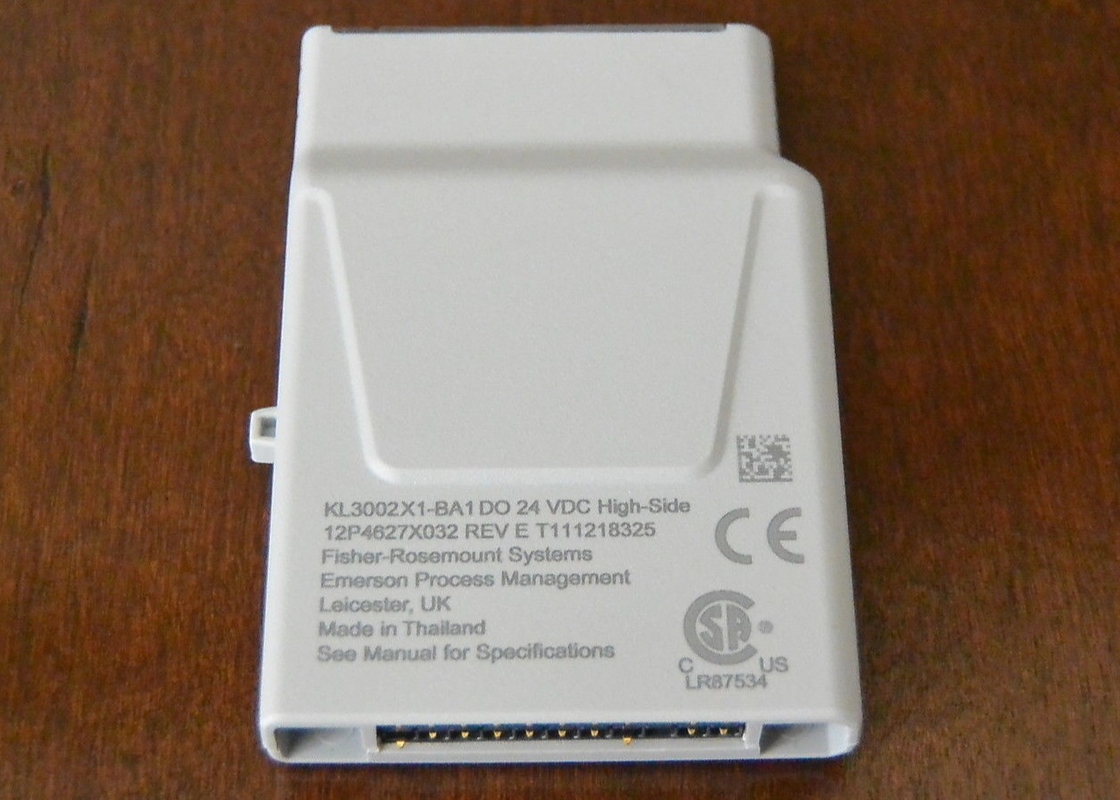

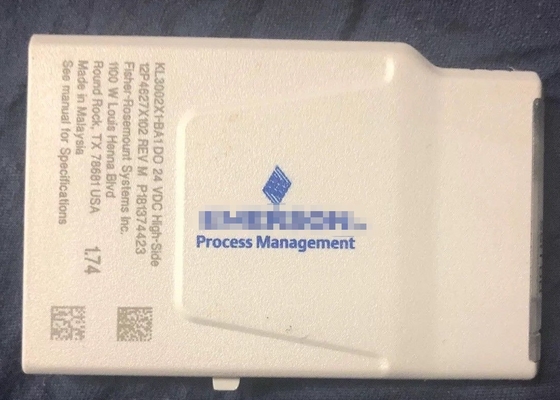

EMERSON KL3002X1-BA1 1mm Spitzen-Spitzen von 2 zu 13.2Hz; 0.7g von 13,2 zu 150Hz, TUN 24 VDC HOHEN SEITENcharme-.

EMERSON KL3002X1-BA1 1 mm Spitze bis Spitze von 2 bis 13,2 Hz; 0,7 g von 13,2 bis 150 Hz, DO 24 VDC HIGH SIDE CHARM.

Weitere Informationen:

CHARM Bus Leistung +6,3 VDC bei 32 mA
Feldschaltkreislauf +24 VDC bei 5 mA

Umgebungstemperatur - 40 bis 70 °C
Schlag 10 g 1⁄2 Sinewelle für 11 msec
Vibration 1 mm Spitze bis Spitze von 2 bis 13,2 Hz; 0,7 g von 13,2 bis 150 Hz
Luftverunreinigende Stoffe ISA-S71.04
Luftverunreinigende Stoffe Klasse G3
Relative Luftfeuchtigkeit 5 bis 95% Nicht kondensierend IP 20
Bewertungs-Schlüsselposition des Terminalblocks 3C

Anmerkung: Die Seriennummer, der Standort und das Herstellungsdatum sind auf dem Etikett zu lesen.

Warnung: Dieses Produkt enthält spezifische Anweisungen für die Installation, den Abbau und den Betrieb in gefährlichen Bereichen.Siehe Dokument 12P5403 "Installationsanweisungen für das digitale Automatisierungssystem mit elektronischem Marshalling (CHARM-I/O-Teilsystem) Zone 2"Weitere Installationsanweisungen finden Sie im Handbuch "Hardwareinstallation der DeltaV S-Serie und der CHARMs".

Diese Einheit kann nicht entfernt oder eingesetzt werden, wenn die Systemversorgung angetrieben ist.

Nicht funkelnde Feldkreise MUSSEN vor dem Entfernen und Einführen eines CHARM abgeschaltet werden.

Bei nicht funkelnden Schaltkreisen kann die Sicherung auf einem CHARM-Terminalblock nicht entfernt werden, wenn die Feldleistung angetrieben wird.

Ein Schlüsselsystem gewährleistet die Kompatibilität zwischen einem CHARM und dem CHARM-Terminalblock, wenn der CHARM auf dem Terminalblock installiert ist.

Die Schlüssel für den Endgeräteblock werden automatisch eingestellt, wenn der CHARM zum ersten Mal auf dem Endgerät installiert wird.die Tasten zurücksetzen, indem Sie den Terminalblock entfernen und die Tasten aus der gesperrten Position freilassen.
