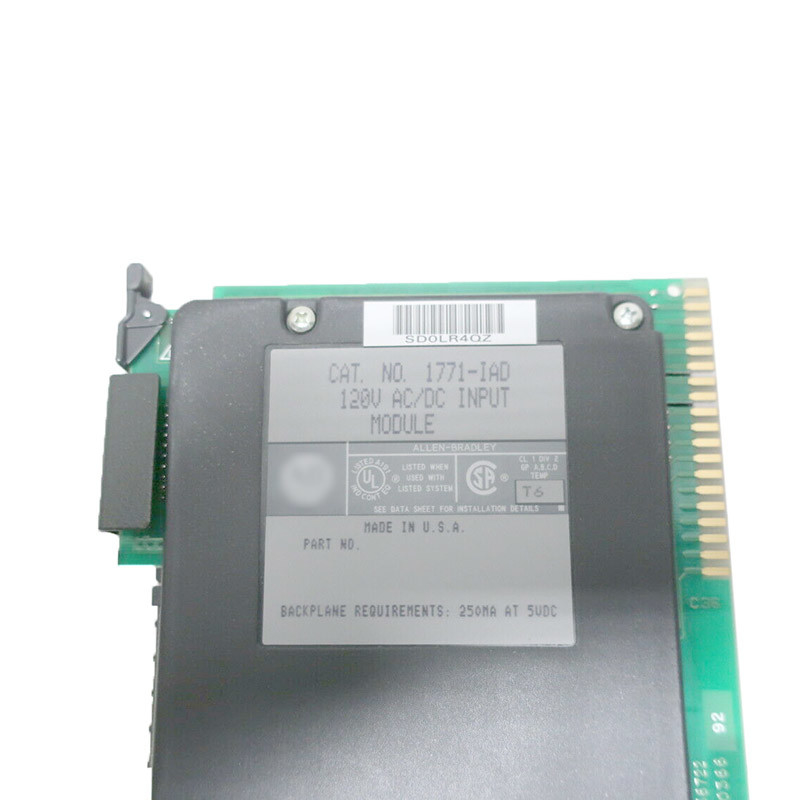

16 Kanal-getrenntes Eingabeeinheits-Allen Bradley 1771-IAD Wechselstrom-DC

Das AB 1771-IAD ist ein diskretes Eingabemodul der Familie der Programmierbaren Logik-Controller (PLC) 1771.Dieses Modul ist so ausgelegt, dass es Wechselstrom- und Gleichstromsignalspannungen wie 120VAC mit einer Frequenz von 50/60 Hz und 125VDC akzeptiert.Es verfügt über sechzehn (16) Eingangskanäle und ist kompatibel für die Installation in einer Vielzahl von 1771 Fahrgestellen wie 1771-A1B bis A4B oder späteren universellen E/A-Fahrgestellen.Es kann auch in den Fahrgestellen 1771-AM1 und AM2 eingebaut werden.

Der 1771-IAD wird hauptsächlich zur Schnittstelle diskreter Geräte wie Drückknöpfe, Schalter verschiedener Sorten, Hilfskontakte von Relais, Kontaktoren und anderen Geräten verwendet.

Der 1771-IAD verfügt über eine Eingangssignalverzögerung wie 120V ac/60Hz: 5ms (+3ms) oder 20ms ((+5ms) wählbar 120V dc: 3ms (+0.1ms) oder 10ms (+1ms) wählbar für den Übergang von aus auf eingeschaltet und 25ms (+5ms) für 120V AC oder DC für den Übergang von aus eingeschaltetEs verfügt über einen On-State-Spannungsbereich von 79 VAC bis 138 VAC oder VDC. Es hat eine maximale Leistungsauslösung von 8,8 Watt und mindestens 1,0 Watt mit einer Wärmeablösung von 30,1 BTU/h, maximal und 3,42 BTU/h,MindestwertEs verfügt über eine Rückflächenstromzufuhr von 195 mA bei 5 V.

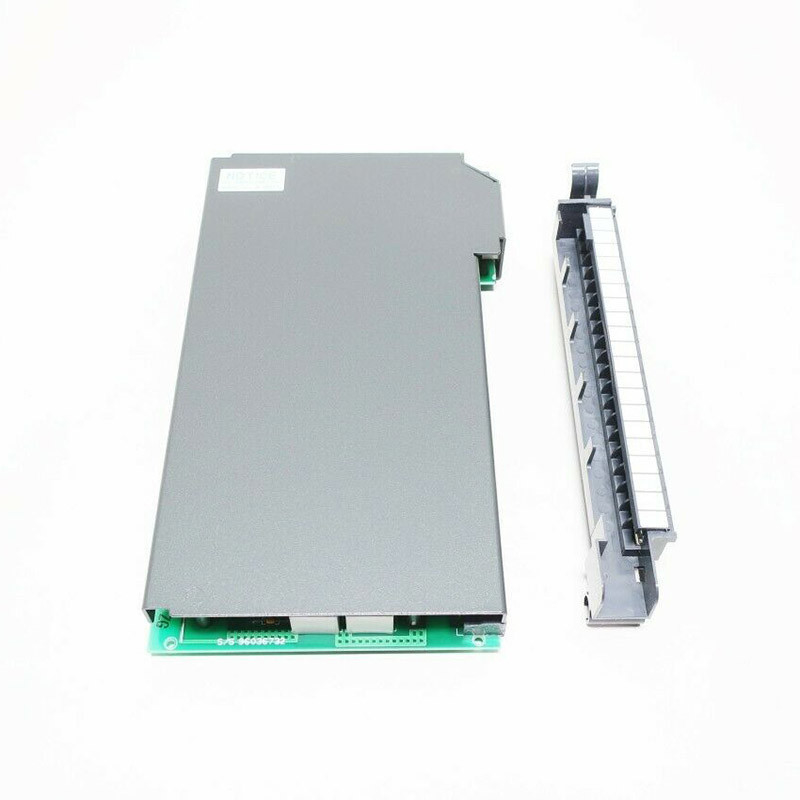

Der 1771-IAD verfügt über einen Feldverkabelungsarm von 1771-WH. Dieser Feldkabelungsarm ist vergleichbar mit abnehmbaren Endgeräten,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WBei der Montage des 1771-IAD auf einem der kompatiblen Fahrgestelle ist eine Tastenposition zwischen 10 und 12 oder zwischen 14 und 16 erforderlich.

Das AB 1771-IAD ist ein PLC 5 Digital AC/DC-Eingangsmodule. Es enthält Informationen über verschiedene Eingabegeräte wie Drückknöpfe, Grenzschalter, Pilotlichter, Motorstarter,und Anzeiger für die Schnittstelle zu Ein-/Aus-Sensoren und AktorenEs verfügt über ein modulares Design mit platzsparenden und taschenfreundlichen Mitteln zum Hinzufügen von Eingaben zu einem PLC-Steuerungssystem.die Notwendigkeit, die Verkabelung zu trennen, beseitigtEs handelt sich um ein Modul der Serie D und unterstützt die Adressierung von 1⁄2, 1 und 2-Slot-E/A.

Das Modul 1771-IAD verfügt über 16 Eingänge mit einer Spannungskategorie von 120 V Wechselstrom/Gleichstrom. Es verfügt über einen Betriebsspannungsbereich von 79 - 138 V Wechselstrom oder 79 - 138 V Gleichstrom. Es hat eine typische Signalverzögerung von 5 ms (+/-3) bei Wechselstrom,3 ms (+/-0).1) oder 10 ms (+/-1) bei Gleichstrom und 25 ms (+/-5) bei ausgeschaltetem AC/DC-Zustand.Er hat eine maximale Leistungsaufnahme von 8.8W und eine Wärmeableitung von 30,1 BTU/h. Es ist in einem 1771 I/O-Chassis mit einem PLC-Prozessor installiert.Schlüsselfelder für das Stecken in den rechten Schlitz sind zwischen Pins 14 und 16 für den oberen Stecker und zwischen Pins 10 und 12 für den unteren Stecker.

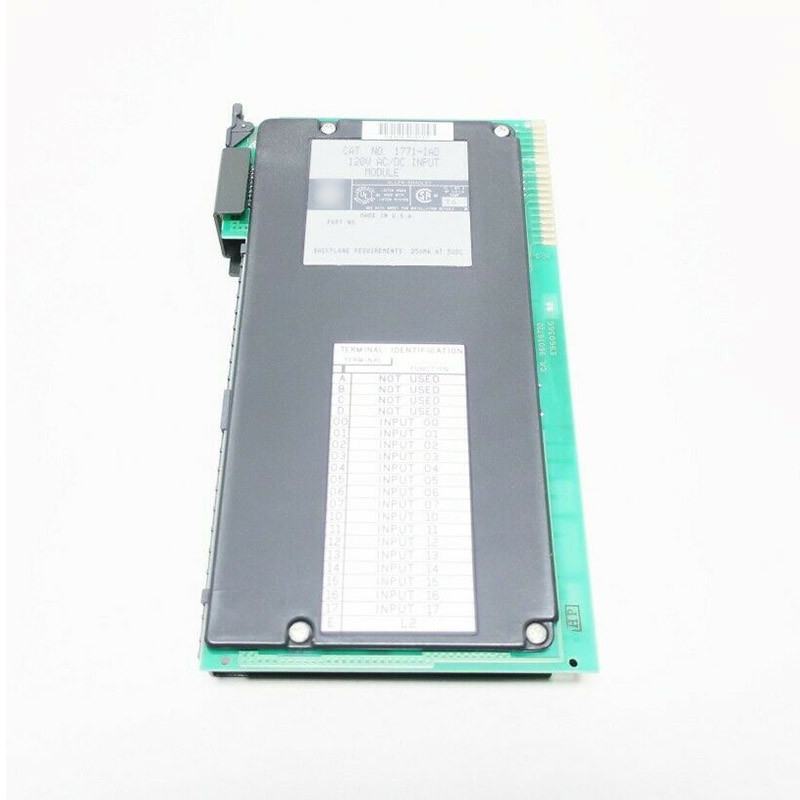

Das Modul 1771-IAD verfügt über einen grünen Modul-Aktivindikator und 16 rote Statusindikatoren für die Systemlogik-Seitenanzeige auf der Frontplatte.Es enthält eine optoelektrische Isolierung, um die Systemkreise vor elektrischen Übergangsströmen zu schützen.Es enthält auch eine Filterfunktion, um elektrisches Rauschen zu reduzieren.
