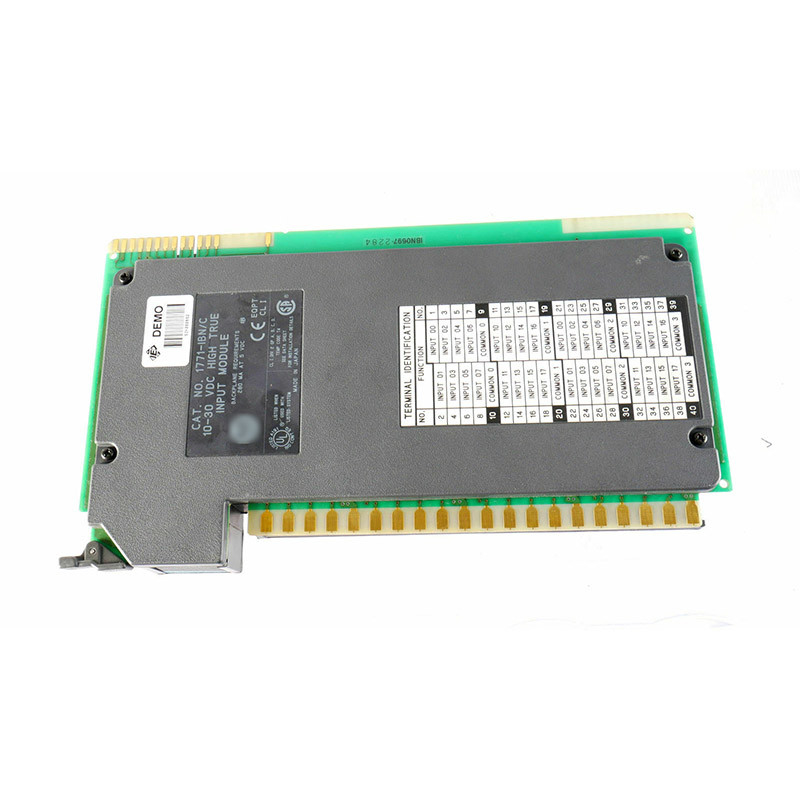

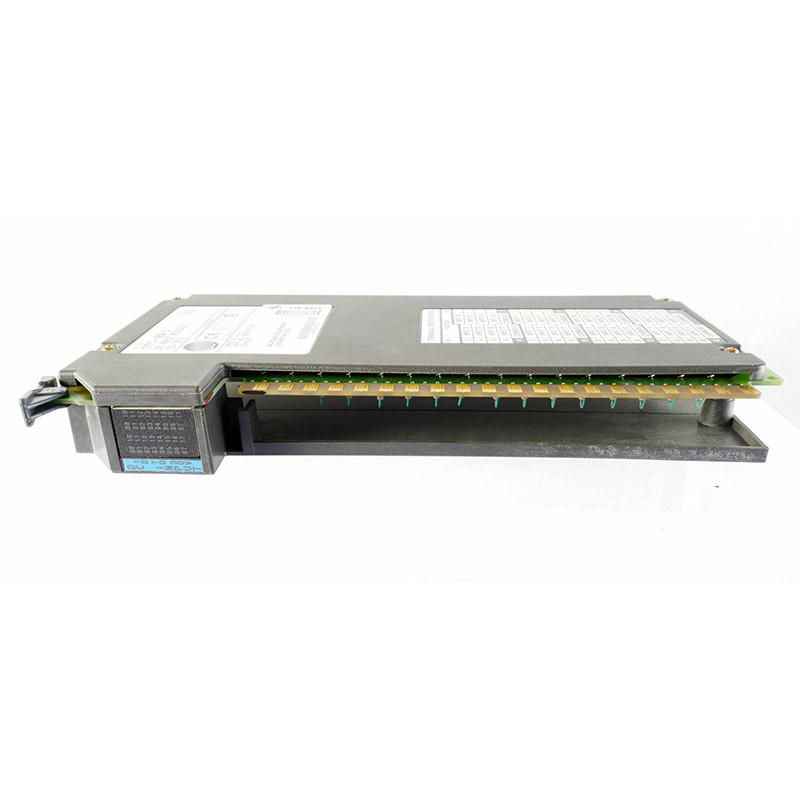

Allen Bradley 1771-IBN SPS 5 Diskretes Eingangsmodul 32 Eingangskanäle
| Typische AC-Signalverzögerung (Aus) |
20 (+/- 15) ms |
| Verdrahtungsarm |
1771-WN |
| Typische DC-Signalverzögerung (Aus) |
N/A |
| Typische DC-Signalverzögerung (Ein) |
6 (+/- 2) ms (Digitalfilter) |
| Maximaler DC-Ausgangsstrom |
1,7 Milliampere |
| Backplane-Strom |
280 Milliampere |
| DC-Betriebsspannung |
10-30 Volt |
| Anzahl der Eingänge |
32 Eingänge (4 Sätze à 8) |
| Modultyp |
Digitales DC-Eingangsmodul |
| Teilenummer/Katalognummer |
1771-IBN |
| Typische DC-Signalverzögerung (Aus) |
N/A |
| Verdrahtungsarm |
1771-WN |
| Marke |
AB |

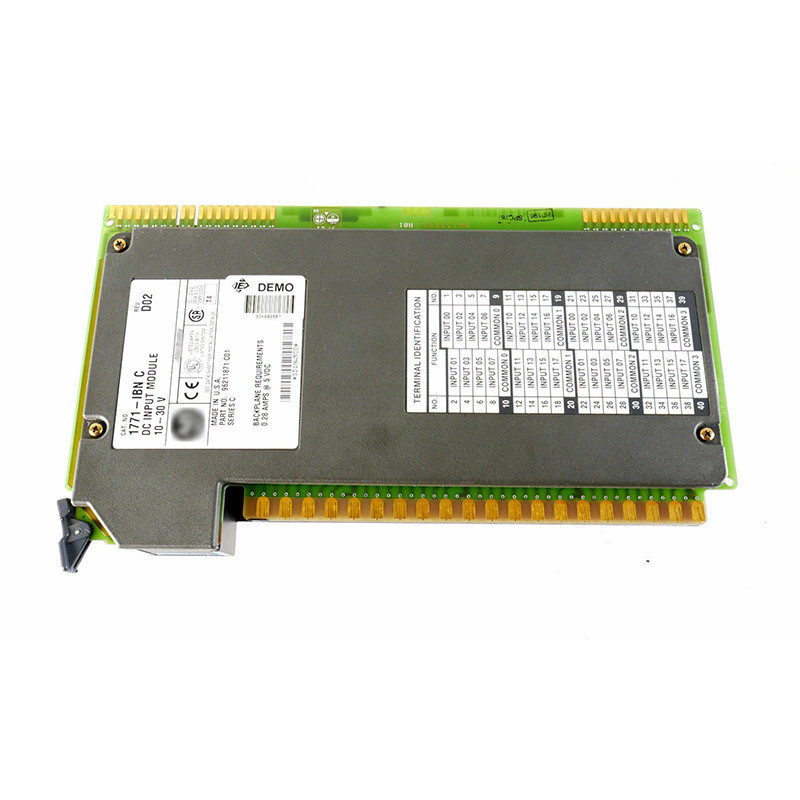

Über 1771-IBN
Das AB 1771-IBN ist ein 24VDC diskretes Eingangsmodul aus der Produktfamilie Bulletin 1771. Dieses Modul ist ein speicherprogrammierbares Steuerungsmodul (SPS), das zur Anbindung externer Signalgeräte wie Schalter, Sensoren und Hilfskontakte verwendet wird, die den Fluss von 24VDC Spannung oder Signalspannung im Bereich von 10-30VDC ermöglichen.
Das 1771-IBN verfügt über zweiunddreißig (32) Eingangskanäle mit einem nominalen Eingangsbereich von 4,7 mA bei 10 VDC oder 15,6 mA bei 30 VDC. Es hat einen minimalen AUS-Zustandsstrom von 1,7 mA bei 5 VDC. Jeder Kanal dieses Moduls hat eine AUS-Zustandsspannung von 5 VDC, maximal, und eine EIN-Zustandsspannung von 10 VDC, minimal. Die Eingangssignalverzögerung des Moduls beträgt 6 ms +/- 2 ms von niedrig nach hoch und von hoch nach niedrig. Es hat eine maximale Leistungsaufnahme von 16,4 Watt und eine maximale thermische Verlustleistung von 53,3 BTU/h und eine minimale Verlustleistung von 5,1 BTU/h. Dieses Modul hat einen Backplane-Stromverbrauch von maximal 280 mA bei 5 VDC.
Bei der Verdrahtung von Signalgeräten an dieses Eingangsmodul ist die geeignete Drahtgröße 0,25-2,5 mm² (22...14 AWG) massiver oder mehrdrähtiger Kupferdraht mit einer Isolationsklasse von 75 °C (167 °F) oder höher und einer maximalen Isolationsdicke von 1,2 mm (3/64 Zoll). Es erfordert einen Feldverdrahtungsarm mit der Katalognummer 1771-WN mit einem Schraubendrehmoment von 1,0 Nm. Es hat ein offenes Gehäuse.
Das 1771-IBN wird mit der RSLogix5-Programmiersoftware konfiguriert, die die Programmiersoftware für die gesamte SPS5-Produktfamilie ist. Das 1771-IBN verbraucht ein 32-Bit-Register, das jeden Kanal des Moduls direkt darstellt. Zusätzlich verfügt das 1771-IBN über zweiunddreißig (32) LED-Anzeigen, die jedem der Eingangskanäle zugeordnet sind.
Es steuert direkt den Zustand der entsprechenden Bits in der SPS-Datentabelle. Es bietet ein modulares Design mit platzsparenden Mitteln zur Erweiterung eines SPS-Steuerungssystems um Eingänge. Es wird mit einem 1771-WN-Verdrahtungsarm geliefert, um das Modul auszutauschen, ohne die Verdrahtung trennen zu müssen. Es ist ein Modul der Serie C und unterstützt die 1/2- und 1-Slot-E/A-Adressierung. Es ist kompatibel mit Source-Switching-Geräten wie potentialfreien Kontakten, elektromechanischen Transmittern und Schalttafeln wie Wahlschaltern und Drucktasten.
Das Modul 1771-IBN verfügt über 32 (4 Sätze à 8) Eingänge mit einer Spannungskategorie von 10 - 60 V DC Senke (Quelllast). Es hat einen Betriebsspannungsbereich von 10 - 30 V DC. Es hat eine typische Signalverzögerung von 6 ms (+/- 2) im EIN-DC-Zustand und 6 ms (+/- 2) im AUS-DC-Zustand. Es hat einen maximalen AUS-Zustandsstrom von 1,7 mA und eine Backplane-Stromlast von 280 mA. Es hat eine maximale Leistungsaufnahme von 15,6 W und eine thermische Verlustleistung von 53,3 BTU/h. Es wird in einem 1771 E/A-Chassis mit einem SPS-Prozessor installiert. Schlüsselbänder zur Platzierung im richtigen Steckplatz befinden sich zwischen den Pins 18 und 20 für den oberen Stecker und den Pins 14 und 16 für den unteren Stecker.
Das Modul 1771-IBN verfügt über 32 Statusanzeigen auf der Vorderseite. Es enthält eine optoelektronische Isolierung zum Schutz der Systemschaltungen vor elektrischen Transienten. Es enthält auch eine Eingangsfilterfunktion zur Reduzierung elektrischer Störungen.
