Technische Spezifikationen für IC693APU302

• Marke GE Fanuc
• Serie Serie 90-30
• Produktbeschreibung Achspositionierungsmodul (APM)
• Hersteller GE Fanuc (ehemals); Emerson Automation (aktuell)
• Serie Serie 90-30
• Teilenummer IC693APU302
• Anzahl der unterstützten Achsen Zwei (2)
• Produktbeschreibung Achspositionierungsmodul
• Anzahl der Achsen Zwei (2)
• Kommunikationsanschlüsse Zwei (2) Achsmodule; 25-poliger Servoanschluss
• Anzahl der Achsen 2 Achsen
• Betriebsarten: Standardmodus; Folgemodus
• Modul-LED-Anzeigen EN1, EN2, STST, OK und CFG
• Servo-Schleifen-Aktualisierung 2 Millisekunden
• Steckplatzbreite Einzelsteckplatz
• Anschlüsse der Frontplatte: Zwei (2) 24-polige Achsanschlüsse (A/B); Ein (1) Kommunikationsanschluss
• Kompatible CPU CPU 311, CPU 313, CPU 323, CPU 331 und höher
• Kompatible Kabel: IC693CBL311 (10 Fuß/3 Meter); IC693CBL319 (3 Fuß/1 Meter); IC693CBL317 (10 Fuß/3 Meter) mit einem 8” externen Abschirmungs-Pigtail und IC693CBL320 (3 Fuß/1 Meter) mit einem 8” externen Abschirmungs-Pigtail
• Anzahl der zulässigen Module CPU 311, CPU 313 und CPU 323: Drei (3) APM-Module CPU 331 und höher: Acht (8) APM-Module
• Klemmenblock: Weidmuller RD25 910648 o oder gleichwertig
• Unterstützte CPUs: Serie 90-30 Modular CPUs; Embedded CPUs (311, 313 und 323)
• Anschlusstypen 24-polig High Density, 25-polig D-Typ
• Anzahl der Module pro Grundplatte: Drei (3)
• Anzahl der Installationsinstanzen: Modulare CPUs: Bis zu acht (8) Module Embedded CPUs: Drei (3) Module
• Kompatibilität Serie 90-30 SPS
• LED-Anzeigen EN1; EN2; STAT; OK; CFG
• Produktlebenszyklusstatus* Ausgelaufen/Veraltet
• Produktlebenszyklus Ausgelaufen
• Stromaufnahme: 800 mA bei 5 VDC
• Produktlebenszyklusstatus Ausgelaufen/Veraltet

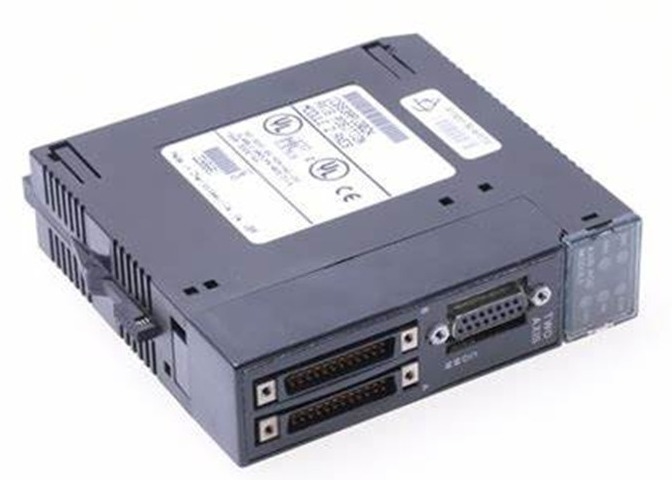

Über IC693APU302

Das IC693APU302 ist ein Dual-Achsen-Positionierungsmodul (APM), das hauptsächlich als Bewegungs- und Positionssteuerungs-Komponente verwendet wird. Dieses Modul ist in der Lage, Zwei (2) Achsen oder Zwei (2) Servomotoren zu steuern, um eine gleichzeitige Steuerung von Bewegung und Position zu implementieren. Dieses Modul ist ein intelligentes Modul, das so konfiguriert werden kann, dass es im Standard- und Folgemodus arbeitet. Im Standardmodus arbeitet das Modul und integriert die Steuerung mit der in der SPS-Speicher vorhandenen Benutzerlogik, um eine Hochleistungssteuerung zu implementieren. Im Folgemodus liefert das Modul eine Hochleistungs-Elektronikverzahnung für Master- und Slave-Anwendungen. Dieses Modul wird mit einer Konfiguration heruntergeladen, die mit dem Motion Programmer-Softwarepaket oder der VersaPro-Software mit einer Mindestsoftwareversion von 1.1 entwickelt wurde. Die Frontplatte des Moduls ist mit Zwei (2) Bewegungsachsen-Anschlüssen über die 9-poligen D-Sub-Anschlüsse und Zwei (2) 25-poligen High-Density-Anschlüssen ausgestattet, die für Servoanschlüsse ausgelegt sind. Kundenspezifische Kabel können verwendet werden, um eine Verbindung zum Modul herzustellen, aber auch vorkonfektionierte Kabel können für eine schnellere Verdrahtung und den Abschluss erworben werden. Diese Kabel umfassen IC693CBL311 mit einer Länge von 10 Fuß/3 Metern; IC693CBL319 mit einer Kabellänge von 3 Fuß/1 Meter; IC693CBL317 mit einer Länge von 10 Fuß/3 Metern zusammen mit einem 8” externen Abschirmungs-Pigtail und IC693CBL320 mit einer Kabellänge von 3 Fuß/1 Meter und einem 8” externen Abschirmungs-Pigtail. Kompatible Serie 90-30 zur Verwendung mit dem IC693APU302 Dual-Achsen-APM sind CPU 311, CPU 313 und CPU 323, wobei bis zu Drei (3) APM-Module installiert werden können, und CPU 331 oder höher, die die Installation von bis zu Acht (8) APM-Modulen mit Drei (3) Instanzen pro Grundplatte ermöglicht.

Das IC693APU302 Achspositionierungsmodul ist ein Motion Mate Achspositionierungsmodul von GE Fanuc. Es ist ein vollständig programmierbares und intelligentes Modul, das es SPS-Benutzern ermöglicht, ihre Steuerungen mit den erweiterten Logikfunktionen der SPS zu integrieren, um ein einzelnes kombiniertes System zu erstellen. Es kann mit GE Serie 90-30 SPS verwendet werden. Dieses Modul kann direkt mit Maschinen kommunizieren und Antriebe steuern und überträgt sogar die Daten in die SPS-Tabellen. Einige der wichtigen Funktionen dieses Moduls umfassen unabhängige Steuerungsstabilität, automatische Datenübertragungsfunktionen, maximierte Antriebsfähigkeiten und verbesserte Systemleistung. Das IC693APU302 Achspositionierungsmodul verfügt auch über die Möglichkeit, die Positionsfehler-Messungen zu berechnen und zu verbessern, um die Tracking-Genauigkeit aufrechtzuerhalten. Es kann verwendet werden, um die komplexen Berechnungen durchzuführen, die erforderlich sind, um ein Servosystem präzise zu steuern.

Das IC693APU302 Achspositionierungsmodul kann mit der VersaPro Software oder der Logic Developer-PLC Software konfiguriert und programmiert werden. Der Lastbedarf des Moduls beträgt 800 Milliampere Strom bei +5 Volt DC-Spannung. Es wird mit einem 24-poligen High-Density-Anschluss geliefert. Dieses Modul ist für den Betrieb im Standardmodus und im Folgemodus geeignet. Im Folgemodus bietet es Hochleistungs-Elektronikverzahnungsfunktionen für Master/Slave-Anwendungen. Seine Bewegungskonfigurationssoftware bietet eine Benutzeroberfläche zur effektiven Steuerung und Überwachung des Systems. Es bietet auch generische Programmierbefehle wie Geschwindigkeit, Vorwärts, Bewegen und Beschleunigungs-/Verzögerungsbefehle. Sein Flash-Speicher kann bis zu 10 Programme und 40 Unterroutinen speichern. Die APM-Frontplattenblende verfügt über zwei 24-polige High-Density-Anschlüsse für Servoanschlüsse. Das IC693APU302 Motion Mate Achspositionierungsmodul kann in Servo-Steuerungsanwendungen für eine sehr präzise Bewegungssteuerung verwendet werden.
