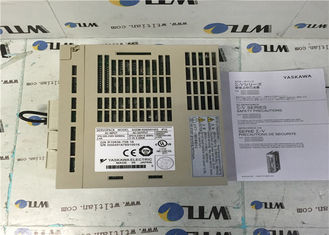

YASKAWA Electric SGDM-02ADAY402 Industrieller AC-Servotreiber 0,20 kW Eingang 3,4 A
SGDM-02ADAY402 Beschreibung
Der Yaskawa SGDM-02ADAY402 ist ein leistungsstarker, kompakter AC-Servotreiber (Servopack), der zur ikonischen Σ (Sigma) Serie von Yaskawa gehört und für präzise, Hochgeschwindigkeits-Bewegungssteuerung in industriellen Automatisierungssystemen entwickelt wurde. Mit einer Nennleistung von 200 W (0,2 kW) ist dieser 3-Phasen-Servo-Verstärker für den Antrieb kompatibler Yaskawa AC-Servomotoren konzipiert und liefert eine außergewöhnliche dynamische Reaktion, ultrahohe Positioniergenauigkeit und stabile Drehmomentregelung in einem platzsparenden Formfaktor. Die Endung “Y402” kennzeichnet eine spezielle Konfiguration für verbesserte Umweltbeständigkeit und Kompatibilität mit spezifischen Maschinenanforderungen. Er unterstützt mehrere Steuerungsmodi, integriert fortschrittliche Tuning- und Sicherheitsfunktionen und wird häufig in kompakten Automatisierungsmaschinen, Robotersystemen und Präzisionsbearbeitungsgeräten eingesetzt – und bietet zuverlässige, wartungsarme Leistung sowohl für Neuinstallationen als auch für Nachrüstungen von Altsystemen.
SGDM-02ADAY402 Hauptmerkmale
- Hohe dynamische Leistung: Branchenführende Geschwindigkeits-Frequenz-Antwort (bis zu 1,5 kHz) und schnelle Stromschleifenantwort, die schnelle Positionierung, minimale Einschwingzeit und reibungslose Bewegungssteuerung für hochpräzise Anwendungen ermöglicht.
- Multi-Steuerungsmodi: Vollständige Unterstützung für Positions-, Geschwindigkeits- und Drehmomentsteuerungsmodi, mit flexiblen Eingangsoptionen (Impulssignal, analoge Spannung), um vielfältige Automatisierungsanforderungen und Systemintegrationen zu erfüllen.
- Fortschrittliches Auto-Tuning: Integrierte Echtzeit-Auto-Tuning- und adaptive Regelalgorithmen optimieren automatisch die Servo-Parameter für den angeschlossenen Motor und die Lastcharakteristik, minimieren die Einrichtungszeit und gewährleisten Spitzenleistung mit minimalem manuellen Eingriff.
- Verbesserte Vibrationsunterdrückung: Eingebaute adaptive Filtertechnologie unterdrückt effektiv mechanische Resonanzen und lastinduzierte Vibrationen, reduziert Betriebsgeräusche, minimiert den Verschleiß mechanischer Komponenten und gewährleistet eine stabile Bewegung für empfindliche Prozesse (z. B. Halbleiterhandling, Präzisionsmontage).
- Hohe Auflösung Feedback-Kompatibilität: Funktioniert mit 20-Bit-Absolut-/Inkrementalgebern, die eine ultrapräzise Positionsrückmeldung (bis zu 1.048.576 Impulse/Umdrehung) liefern, um Steuerungsfehler zu eliminieren und eine Positioniergenauigkeit im Mikrometerbereich zu gewährleisten.
- Umfassende Sicherheit & Schutz: Ausgestattet mit umfassenden industriellen Schutzfunktionen, einschließlich Überstrom-, Überspannungs-, Unterspannungs-, Überlast-, Überhitzungs-, Encoderfehler- und Überschlagsschutz, die den Treiber, den Motor und die Maschine während des Betriebs vor Beschädigungen schützen.
- MECHATROLINK Netzwerkkompatibilität: Unterstützt MECHATROLINK-II/III Feldbuskommunikation für schnelle, störungsresistente Datenübertragung, die eine nahtlose Integration mit SPS, HMIs und anderen Automatisierungskomponenten für die zentrale Steuerung ermöglicht.
- Platzsparendes Industriedesign: Kompakter, buchähnlicher Formfaktor mit optimierter Wärmeableitung (passive + Zwangsluftkühlung), ideal für dichte Schaltschrankinstallationen und platzbeschränkte Maschinen (z. B. kleine CNC-Werkzeuge, Roboterarme).
- Erweiterte Umweltbeständigkeit: Lackierte interne Leiterplatten und robuste Konstruktion verbessern die Beständigkeit gegen Staub, Feuchtigkeit und Vibrationen und gewährleisten einen zuverlässigen Dauerbetrieb in rauen Fabrikumgebungen.
- Einfache Inbetriebnahme & Wartung: Kompatibel mit Yaskawa’s SigmaWin+ Software für intuitive Parameterkonfiguration, Überwachung und Fehlerbehebung; LED-Statusanzeigen ermöglichen eine Echtzeit-Fehleridentifizierung für eine schnelle Problemlösung.
SGDM-02ADAY402 Materialien & Anwendungen
Materialien
- Gehäuse & Kühlkörper: Hochfeste Aluminiumdruckgusslegierung mit integrierten Kühlrippen, die eine effiziente Wärmeableitung, leichte strukturelle Steifigkeit und Korrosionsbeständigkeit für den langfristigen industriellen Einsatz gewährleisten.
- Interne Komponenten: Industrielle Leiterplatten (PCBs) mit Schutzlackierung/Lackierung zum Schutz vor Staub, Feuchtigkeit und elektrischen Störungen; hochzuverlässige IGBT-Leistungsmodule und Präzisionssteuerchips für stabile Stromwandlung und Signalverarbeitung.
- Steckverbinder & Klemmen: Vernickelte Kupferlegierungssteckverbinder und Schraubklemmen, die Korrosionsbeständigkeit, stabile elektrische Verbindungen und sichere Verdrahtung auch unter rauen Betriebsbedingungen bieten.
- Kühlsystem: Optimierte Lüfter- und Kühlkörperstruktur für Zwangsluftkühlung, die Überhitzung während des Dauerbetriebs verhindert und die Lebensdauer der Komponenten verlängert.
Typische Anwendungen
- Kleine CNC-Werkzeugmaschinen: Mini-Fräsmaschinen, Drehmaschinen, Bohrmaschinen und Schleifmaschinen, die hochpräzise Positionierung und reibungslose Bewegungssteuerung erfordern.
- Mikro-Roboter & Kollaborative Systeme: Kleine Knickarmroboter, SCARA-Roboter und kollaborative Roboterarme für Präzisionsmontage, Pick-and-Place- und Materialhandhabungsaufgaben.
- Halbleiter- & Elektronikfertigung: Mikroinspektionsgeräte, Leiterplattenmontage-/Produktionslinien, Drahtbondgeräte und Präzisionsprüfgeräte, die ultrapräzise Bewegungen erfordern.
- Verpackungs- & Druckmaschinen: Kompakte Etikettiermaschinen, kleine Abfüllanlagen und Hochgeschwindigkeitsdruckmaschinen, die eine konstante Geschwindigkeits- und Positionsregelung für Produktqualität erfordern.
- Automatisierte Montagelinien: Kleine Fördersysteme, Mikropositionierbühnen und allgemeine Automatisierungsgeräte in der Elektronik-, Automobilteile- und Konsumgüterfertigung.
- Medizin- & Laborgeräte: Tragbare Diagnosegeräte, Präzisionsprobennahmeautomaten und Laborautomatisierungssysteme, die geringe Vibrationen und stabile Niedrigleistungsbewegungen erfordern.
SGDM-02ADAY402 Wichtige Parameter
| Parameter |
Spezifikation |
| Teilenummer |
SGDM-02ADAY402 |
| Produktserie |
Yaskawa Σ (Sigma) Serie |
| Produkttyp |
Kompakter AC-Servotreiber / Servo-Verstärker (Spezialkonfiguration) |
| Nennleistung |
200 W (0,2 kW) |
| Eingangsnetzteil |
3-Phasen-AC 200–230 V, 50/60 Hz |
| Nenneingangsstrom |
3,8 A |
| Nennausgangsstrom |
2,2 A |
| Ausgangsspannung |
3-Phasen-AC 0–230 V (PWM-Regelung) |
| Steuerungsmodi |
Position, Geschwindigkeit, Drehmoment |
| Geschwindigkeits-Frequenz-Antwort |
Bis zu 1,5 kHz |
| Encoder-Kompatibilität |
20-Bit-Absolut-/Inkrementalgeber |
| Kommunikationsschnittstelle |
MECHATROLINK-II/III |
| Eingangstypen |
Impulssignal (Differenziell/Open-Collector), analoge Spannung |
| Kühlmethode |
Zwangsluftkühlung (integrierter Lüfter + Aluminiumkühlkörper) |
| Betriebstemperatur |
0°C bis +55°C (nicht kondensierend) |
| Lagertemperatur |
-20°C bis +65°C |
| Luftfeuchtigkeit |
20%–80% RH (nicht kondensierend) |
| Schutzart |
IP20 (Gehäusemontiert, offener Typ) |
| Abmessungen (B×H×T) |
Ca. 55 mm × 142 mm × 110 mm |
| Gewicht |
Ca. 1,1 kg |
| Programmiersoftware |
SigmaWin+ |
| Zertifizierungen |
CE, UL (Konform mit industriellen Sicherheitsstandards) |
