Frequenz-Antriebs-Steuerungstechniken Unidrive SP 60HP 45kW 400VAC EMERSON SP4402 variables

Steuerungstechniken EMERSON SP4402 Unidrive SP - 66 lbs, 60 HP, 45 Kilowatt, 83 Ampere, 400V Wechselstrom, NEUE VORLAGE.

Mehr Informationen:

Das SP4402 400 V, der Doppel-bewertete Antrieb wird durch Steuerungstechniken für die UNIdrive-Linie von Wechselstrom-Antrieben hergestellt. Für normale Aufgabe benutzt die Anwendung selbst-gelüftete Induktionsmotoren, muss zur niedrigen Überlastung fähig sein und sollte volles Drehmoment nicht erfordern, wenn sie mit niedrigen Geschwindigkeiten verwendet wird.

Für Hochleistungs benötigt die Anwendung konstantes Drehmoment, oder Bedarf, zur hohen Überlastung fähig zu sein, benötigt volles Drehmoment mit niedrigen Geschwindigkeiten. In Hochleistungs das die Nichterfüllung ist, wird der Wärmeschutz eingestellt, um die Induktionsmotoren und die Servomotoren zu schützen.

Eigenschaften

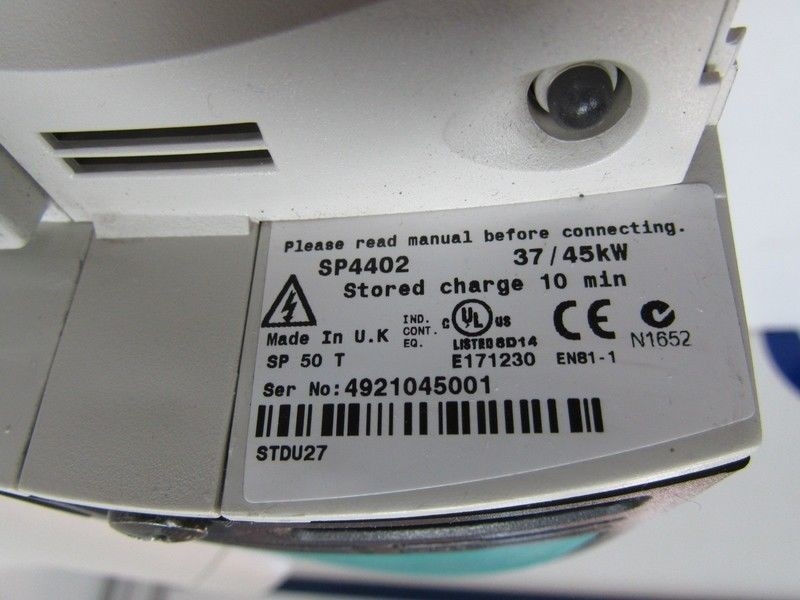

Das Antriebsmodul der Steuerungstechniken SP4402 400 V (380V zu 480V ±10%) hat eine maximale Dauerleistung der normalen Aufgabe von 83 A. Die normale Aufgabennennleistung bei 400 V ist 45 Kilowatt. Die normalen Aufgabenleistungsstärkeanschlusswerte bei 460 V sind 60 Pferdestärke. Der normale AufgabenSpitzenstrom für das SP4402 ist 91 A.

Für Hochleistungs ist der maximale Dauerleistungsstrom Unidrive 74 A. Der offene Regelkreis- Spitzenstrom in Hochleistungs ist 111 A, und der Regelspitzenstrom in Hochleistungs ist 129,5 A. Die Nennleistung bei 400 V ist 37 Kilowatt und die Leistungsstärke bei 460 V ist 60 Pferdestärke im Hochleistungsmodus.

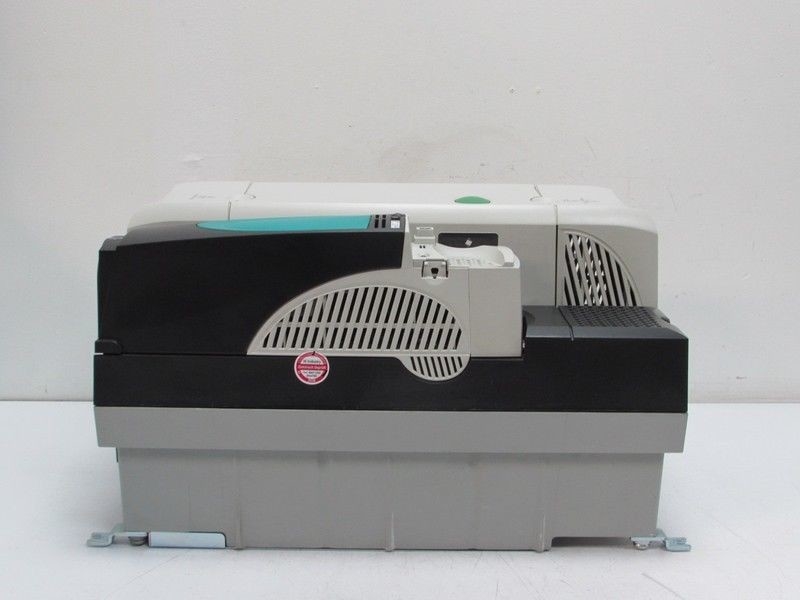

Auf der oben links-Front der Steuerungstechniken ist SP4402 der Wechselstrom-Versorgungsanschluss. Nahe bei dem Wechselstrom-Versorgungsanschluss rechts, sind die DC-Versorgungsanschlüsse. Der interne EMC-Filter ist unter dem Wechselstrom-Versorgungsanschluss.

Die vorderen unteren Eigenschaften des Unidrive SP4402 sind die Bewegungsverbindungsstücke und der Bremswiderstand. Sie sind auf der linken Front und Mitte beziehungsweise, gefolgt vom Niederspannung DC-Modus ermöglichen Bereich, der auf dem vorderen unten rechts ist.

Vorteile:

Die Steuerungstechniken SP4402 verwendet Wahlmodule für optimale Leistung. Die Wahlmodule, die für das SP4402 Unidrive verfügbar sind, schließen einige farbunterlegte Lösungsmodule mit ein. Es gibt fünf Feedbackwahlmodule, sieben Automatisierung Input-/Outputexpansionsmodule, 5 Applikationsmoduln für Automatisierung und neun Fieldbus-Lösungsmodule. Das SP4402 hat auch Tastaturwahlen.

ANMERKUNG:
Die Steuerungstechniken SP4402 wird für Installation in einer Einschließung ausgeführt. Ein paar Befestigungsmöglichkeiten umfassen IP54 als Standard oder Durchplattenmontage. , bei der Installierung zu betrachten die Eigenschaften das Einschließungsbearbeiten und der Plan sind, das passende Wahllösungsmodul und wie das in die Einschließung, die Drehmomenteinstellungen und schließlich den Standort des Anschlusses passen. Die IP-Bewertung des SP4402 hängt von der Installation des Antriebs ab.

Es gibt für Installation einschließlich Feuchtigkeitsniveaus im Antriebsinstallationsbereich zu betrachten die Schutze. Dieses schließt Sprüh- und tropfendes Wasser sowie Kondensation ein. Eine andere Erwägung ist Verschmutzung mit Materialien, die elektrisch leitfähige oder staubige Bereiche sind, die mit der Fähigkeit des Fans sich abgeben konnten abzukühlen. Sie sollte nicht in Bereiche installiert sein, die kostspieligen Luftstrom oder Belastung durch Schadgase möglicherweise haben konnten. Die Steuerungstechniken fahren sollten in den Strecken verwendet werden und gespeichert werden, die im Benutzerhandbuch spezifiziert werden.
