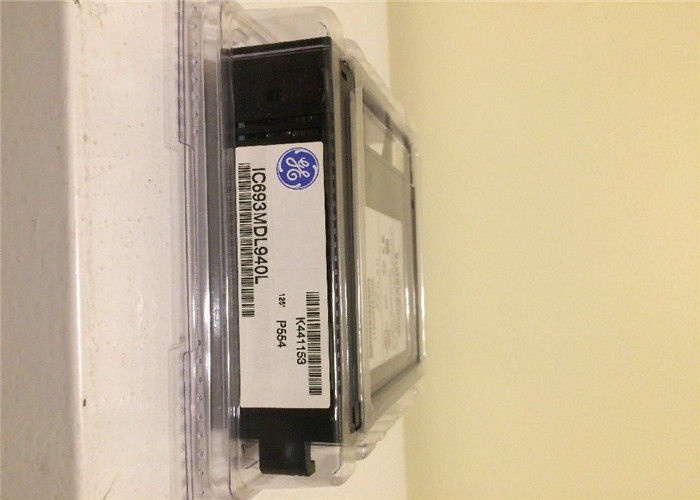

Redundanzdiodenmodul IC693MDL940

Überflüssiges Stromversorgungsmodul GE Fanuc IC693MDL940 Relais-Ausgangsmodul

Nennspannung

24 Volt Gleichstrom, 120/240 Volt Wechselstrom (Nennwert)

Betriebsspannung

5 bis 30 Volt Gleichstrom

5 bis 250 Volt Wechselstrom, 50/60 Hz

Ausgänge pro Modul16 (vier Gruppen von jeweils vier Ausgängen)

Isolation

1500 Volt zwischen Feldseite und Logikseite

500 Volt zwischen den Gruppen

Höchstlast

Maximal 2 Ampere für den Pilotanfall pro Ausgang

Höchstens 4 Ampere pro Stamm

Mindestlast10 mA

Maximaler Einbruch5 Ampere

Zu der Zeit der ReaktionMaximal 15 ms

Ausgeschaltete ReaktionszeitMaximal 15 ms

Int. Stromverbrauch

7 mA (alle Ausgänge eingeschaltet) aus dem 5-Volt-Bus auf dem Hintergrund

135 mA (alle Ausgänge eingeschaltet) vom Relais 24V-Bus auf dem Hintergrund

Die folgende Abbildung enthält Verkabelungsinformationen für die Verbindung von vom Benutzer bereitgestellten Lastvorrichtungen und einer Stromquelle mit dem 2 amp N.O. Relay-Ausgangsmodul.

Die Lebensdauer des Relaiskontakts wird beim Umschalten von induktiven Lasten, wenn Unterdrückungsschaltungen verwendet werden, der Lebensdauer der Widerstandslast nähert.Die folgenden Abbildungen sind Beispiele für typische Unterdrückungsschaltungen für Wechselstrom- und Gleichstrombelastungen.Die 1A, 200V-Diode, die in der Gleichspannungslastunterdrückung angezeigt wird, ist ein Industriestandard 1N4935. Der Widerstand und der Kondensator, die für die Wechselstromlastunterdrückung angezeigt werden, sind Standardkomponenten.bei den meisten Elektronikverkäufern erhältlich.

Das 2 Ampere Relais-Ausgangsmodul für den programmierbaren Logikcontroller der Baureihe 90-30

Die Anlage ist mit 16 normal geöffneten Relais-Schaltkreisen für die Steuerung der vom Benutzer bereitgestellten Ausgangsbelastungen ausgestattet.

Die Ausgangspunkte sind in vier Gruppen angeordnet.

Das Relais ist in einer Gruppe von vier Punkten, die jeweils ein gemeinsames Leistungsausgangsterminal haben.

Ausgänge können eine Vielzahl von vom Benutzer bereitgestellten Lastgeräten steuern, z. B. Motorstarter,

Die Stromversorgung der internen Relaiskreise erfolgt durch den +24-Volt-Gleichstrom

Der Benutzer muss die Wechselstrom- oder Gleichstromversorgung zur Bedienung von Feldgeräten bereitstellen.

Es gibt keine Sicherungen auf diesem Modul.

Die LED-Anzeiger, die den Zustand des Einschalt-/Ausschaltpunktes jedes Punktes anzeigen, befinden sich oben auf dem

Die LEDs sind in zwei horizontalen Reihen mit acht grünen LEDs in jeder Reihe angeordnet; die obere

Zeile A1 bis 8 (Punkte 1 bis 8) und untere Zeile B1 bis 8 (Punkte 9)

Die Oberfläche auf der Innenseite des Moduls (wenn die Scharniertür geschlossen ist) enthält Schaltungsinformationen.Auf der Außenfläche können die Informationen zur Identifizierung der Schaltung aufgezeichnet werden.Der äußere linke Rand des Einbaus ist rot gekennzeichnet, um ein Hochspannungsmodul anzuzeigen.Dieses Modul kann in jedem E/A-Slot einer 5- oder 10-Steck-Basisplatte in einem PLC-System der Serie 90-30 installiert werden.
