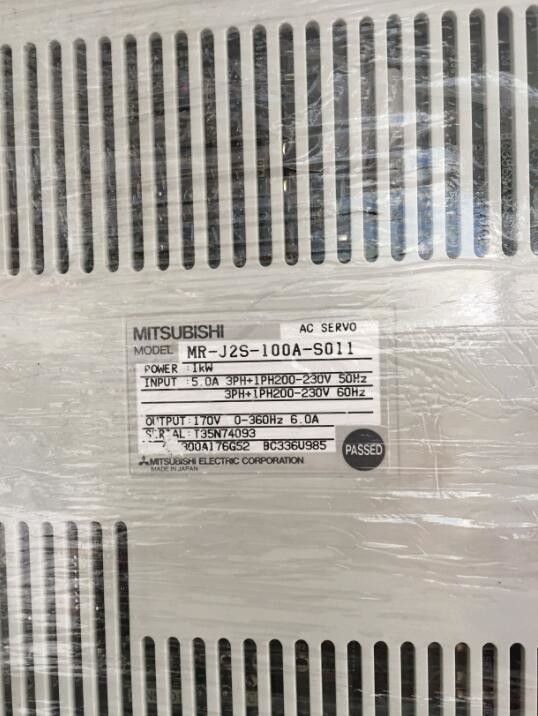

Mitsubishi fahren neue industrielle Servo-Antriebe MR-J2S-100A-EG011

Mitsubishi MR-J2S-60A (Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EG) Nr. 1372/2008 zu entnehmen.) Wechselstrom-Servomodul

Detaillierte Produktbeschreibung:

Beschreibung:

• Stromversorgung (Spannung/Frequenz): 3-phasige 200-230VAC, 50/60Hz; 1-phasige 230VAC, 50/60Hz

• Stromversorgung (zulässige Spannungsschwankungen): 3-phasige 200-230VAC, 170-253VAC

• Stromversorgung (zulässige Frequenzschwankung): ±5%

• Steuerungssystem: Sinusoidales PWM-Steuerungssystem/Stromsteuerungssystem

• Dynamische Bremse: eingebaut

• Geschwindigkeitsfrequenzantwort: 550 Hz oder mehr

• Schutzfunktionen: Überstromschaltung, Regenerations-Überspannungsschaltung, Überlastschaltung (elektronisch thermisch), Servomotor-Überhitzungsschutz, Verschlüsselungsfehlerschutz,Regenerationsfehlschutz, Schutz vor Unterspannung/plötzlichem Stromausfall, Schutz vor Überspannung, Schutz vor Überschussfehlern

• Maximale Eingangspulsfrequenz (Positionsregelungsmodus): 500 kpps- bei Verwendung eines Differenzempfängers, 200 kpps- bei Verwendung eines offenen Kollektors

• Positionierungs-Rückkopplungspuls (Positionssteuerungsmodus): Auflösung pro Encoder/Servomotor-Rotation (131072 Puls/Umdrehung)

• Einstellung der Gesamtbreite für die Positionierung (Positionssteuerungsmodus): 0 - ±10VDC

• Überschüssiger Fehler (Positionsregelungsmodus): ±10 Drehungen

• Drehmomentgrenze (Positionsregelungsmodus): Angabe der Parameter oder des externen analogen Eingangs (0-±10VDC / maximales Drehmoment)

• Geschwindigkeitsregelungsbereich (Schwindigkeitsregelungsmodus): Analoggeschwindigkeitsbefehl 1:2000, Innengeschwindigkeitsbefehl 1:5000

• Analoggeschwindigkeitsbefehlseingabe (Geschwindigkeitssteuerungsmodus): 0-±10VDC / Nenngeschwindigkeit

• Geschwindigkeitsschwankungsrate (Geschwindigkeitsregelungsmodus): ±0,01% max. ((Lastschwankungen 0-100%), 0% (Leistungsschwankungen ±10%), ±0,2% max. (Umgebungstemperatur 25°C ± 10°C), wenn ein externer analoger Geschwindigkeitsbefehl verwendet wird

• Drehmomentgrenze (Geschwindigkeitsregelungsmodus): durch Parameter oder externe analoge Eingabe festgelegt (0-±10VDC / maximales Drehmoment)

• Drehmoment-Befehlseingang (Torkspezifikationen für die Drehmomentregelung): 0-±8VDC / maximales Drehmoment (Eingangsimpedanz 10 bis 12kΩ)

• Geschwindigkeitsbegrenzung (Torkspezifikationen): durch Parameter oder externe analoge Eingabe festgelegt (0-±10VDC, Nenndrehzahl)

• Struktur: Selbstkühlung, offen (IP00)

• Versandgewicht: 2,6 kg
