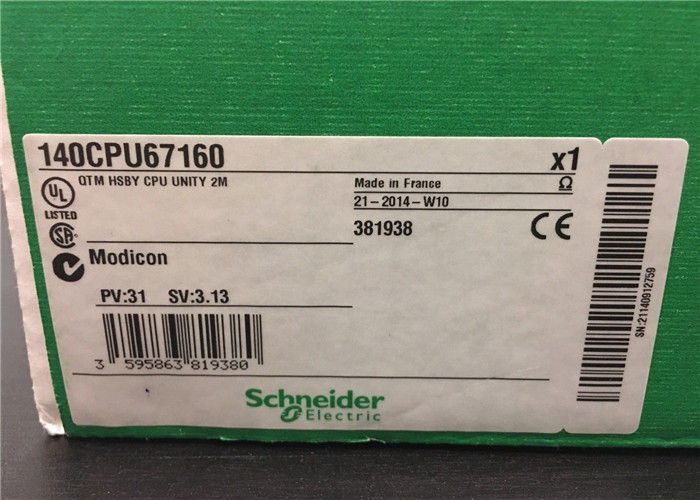

140CPU67160 Multimodus Modicon Quantum PLC Unity Prozessor 266 MHz Frequenz
140CPU67160Kurze Details:
- SCHNEIDER ELECTRIC
- MODICON
- 140-CPU-671-60
- 140CPU67160
- CPU-MODUL QUANTUMPROZESSOR HSBY 2048/7168K
- VERFÜGBAR
- Neues mit einem Jahr Garantie und gebrauchtes mit sechs Monaten
Weitere Informationen zum 140CPU67160:
Unity Hot Standby-Prozessor mit Multimode-Ethernet – 1024 Kb – 266 MHz
Quantum | 140CPU67160 | Modicon | 140 CPU 671 60 | Prozessor HSBY UNITY 2048/7168K
Quantenprogrammierbare Steuerungen wurden entwickelt, um den wichtigsten nationalen und internationalen Standards für elektronische Geräte in der Prozessautomatisierung zu entsprechen.
Spezifikationen:
| Hersteller: |
Modicon Quantum |
| Serie: |
Quanten-CPUs |
| Gewicht: |
2 Pfund |
| Produkt oder Komponente: |
Unity-Prozessor |
| Übertragungsart: |
Multimode |
| Taktfrequenz: |
266 MHz |
| Anzahl der Steckplätze: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Anzahl Racks: |
2 – lokale Rack(s) |
| Anzahl dezentraler I/O-Stationen: |
63 Stationen – 1 Rack(s) – 3 verteilte Netzwerke |
| Anzahl der Remote-I/O-Stationen: |
31 - 2 Remote-Rack(s) |
| Diskrete E/A-Nummer: |
8000 Eingänge, 8000 Ausgänge – verteilt – pro Netzwerk |
|
31744 Eingänge, 31744 Ausgänge – Remote |
|
Unbegrenzt (maximal 26 Steckplätze) – lokal – in der Hot Standby-Anwendung verboten |
| Analoge I/O-Nummer: |
Unbegrenzt (maximal 26 Steckplätze) – lokal – in der Hot Standby-Anwendung verboten |
|
500 Eingänge, 500 Ausgänge – verteilt – pro Netzwerk |
|
1984-Eingänge, 1984-Ausgänge – Remote |
| Anwendungsspezifische E/A: |
Genaue Zeitstempelung |
|
Schalter |
|
Hochgeschwindigkeits-Interrupt-Eingänge |
|
Serielle Verbindung |
| Anzahl optionaler Module: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Maximale Anzahl Verbindungen: |
Unbegrenzt (AS-Interface) – lokal |
|
6 (Profibus DP) – lokal |
|
6 (Modbus Plus) – lokal |
|
6 (Ethernet TCP/IP) – lokal |
|
4 (AS-Interface) – Remote |
|
2 (AS-Interface) - verteilt |
|
1 (USB) |
|
1 (Modbus) – RS232/485 Modbus/ASCII |
| Integrierter Verbindungstyp: |
1 Ethernet TCP/IP |
|
1 Modbus |
|
1 Modbus Plus |
|
1 USB |
| Kontrollen: |
Hot-Standby |
|
Prozesskontrolle |
| Speicherbeschreibung: |
Interner RAM 1024 kB – 512 kB für Daten |
|
Erweiterbarer 8 MB-Dateispeicher mit PCMCIA-Karte |
|
Erweiterbares 7168 kB - Programm mit PCMCIA-Karte |
| Schalterfunktion: |
Schlüsselschalter Speicheranschluss ein/aus |
| Bewerbungsstruktur: |
4 Hilfsaufgaben – in der Hot Standby-Anwendung verboten |
|
32 Timer-Interrupt-Aufgaben – in der Hot Standby-Anwendung verboten |
|
128 Interrupt-Aufgaben – in der Hot Standby-Anwendung verboten |
|
128 E/A-Interrupt-Aufgaben – in der Hot-Standby-Anwendung verboten |
|
1 periodischer schneller Task – in der Hot-Standby-Anwendung verboten |
|
1 zyklischer/periodischer Master-Task |
| Ausführungszeit pro Anweisung: |
0,4...0,5 µs Gleitkommazahlen |
|
0,0525...0,075 µs Boolescher Wert |
|
0,045...0,06 µs pro Wort |
|
0,045...0,06 µs bei Festkomma-Arithmetik |
| Ausführungszeit für 1 K-Anweisung: |
10,28 100 % Boolescher Wert |
|
10.07 65 % boolesch und 35 % numerisch |
| Systemaufwand: |
1 ms - Masteraufgabe |
|
0,2 ms – schnelle Aufgabe |
| Busstrombedarf: |
2500 mA |
| Lokale Signalisierung: |
1 LED rot für Ethernet-Kollision |
|
1 LED grün für Ethernet-Aktivität (COM) |
| Elektrischer Anschluss: |
1 Stecker, Steckertyp: MT-RJ (Multimode-Glasfaser) zur Verbindung von primären und sekundären SPS bis zu 4 km |
|
1 Buchse, Steckertyp: SUB-D 9 zum Anschluss an das Modbus Plus-Netzwerk |
|
1 Stecker, Steckertyp: RJ45 zum Anschluss des Modbus-Busses |
|
1 Stecker, Steckertyp: RJ45 zum Anschluss eines Ethernet-Netzwerks |
Von ConneXium™ verwaltete Switches (Fortsetzung) Vordefinierte Konfigurationsdateien (Fortsetzung) Beispieltopologie mit vordefinierten Konfigurationsdateien C5, C1 und C3 (1) Eine häufige Verwendung dieser Vorkonfiguration ist die Anbindung einer Kupferverbindung an eine Glasfaserverbindung am Primärring oder die Anbindung einer Glasfaserverbindung an eine Kupferverbindung. Diese Art von Architektur ermöglicht es, Ethernet DIO oder Ethernet RIO in einiger Entfernung von der SPS anzuordnen. Die Switch-Vorkonfiguration ermöglicht zudem die Anbindung von Ethernet RIO und/oder mehreren Ethernet DIO-Geräte-Clouds an einen Sekundärring.
1 Primärring, Medium Kupfer/Glasfaser
2 Ethernet-DIO-Sekundärring, nur Kupfermedium
3 Ethernet-Kopfadapter 140CRP31200 im Quantum™-Rack installiert.
4 ConneXium-Switch TCSESM083F23F1 mit vordefinierter Konfigurationsdatei C2 (2)
5 ConneXium-Switch TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C6 (2)
6 ConneXium-Switch TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Verbindung zur Ethernet-DIO-Geräte-Cloud, nur Kupfermedium
9 Ethernet-DIO-Geräte-Cloud (3)
10 Ethernet-Kommunikationsmodul 140NOE771
11 Ethernet-Interlink-Kabel TCSECN3M3M1S4/1S4U (1 m)
