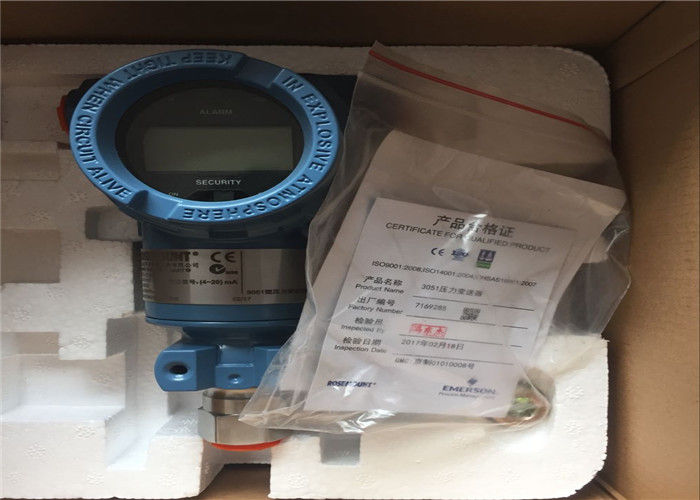

Rosemount 3051 Smart DP Zellentransmitter Drucktemperaturtransmitter 3051DP 3051GP
3051DP 3051GPBeschreibung
Die Druckmessumformerfamilie Rosemount 3051 ist eine weltbekannte Geräteserie zur Messung von Druck, Differenzdruck und Füllstand in industriellen Prozessen. Der 3051DPDas Modell (Differenzdruck) ist für Durchfluss-, Füllstands- und Differenzdruckanwendungen konzipiert, bei denen der Druck an zwei Punkten gemessen wird (z. B. an einer Messblende). Der 3051GPDas Modell (Gauge Pressure) misst den Druck relativ zum Atmosphärendruck. Diese Sender sind für ihre außergewöhnliche Zuverlässigkeit, Stabilität und Genauigkeit bekannt und ein Eckpfeiler der Prozessmessung in Branchen wie Öl und Gas, Chemie, Energieerzeugung und Wasseraufbereitung. Sie verfügen über die branchenübliche kapazitive Sensortechnologie und bieten robuste Leistung auch unter rauen Bedingungen.
3051DP 3051GPMerkmale
- •
Überlegene Leistung:Bietet eine hohe Genauigkeit (bis zu ±0,075 % der Spanne beim 3051DP, ±0,1 % beim 3051GP) und gewährleistet präzise Messungen für die kritische Prozesssteuerung.
- •
Unübertroffene Stabilität:Fortschrittliche Sensordesign- und Herstellungsprozesse führen zu einer langfristigen Drift von weniger als ±0,15 % der URL pro 10 Jahre, wodurch der Wartungsbedarf und die Kalibrierungszyklen reduziert werden.
- •
Robuste Sensortechnik:Der bewährte kapazitive Siliziumsensor bietet hervorragenden Überdruckschutz und Widerstandsfähigkeit gegen Stöße und Vibrationen.
- •
Intelligente Elektronik:Verfügt über die leistungsstarke Sensor™-Technologie, die detaillierte Diagnosefunktionen, ein konfigurierbares LCD-Display und ein großes Turndown-Verhältnis (bis zu 100:1) umfasst, sodass ein Sender ein breites Anwendungsspektrum abdecken kann.
- •
Globale Sicherheitszertifizierungen:Erhältlich mit einer breiten Palette internationaler Sicherheits- und Gefahrenbereichszulassungen (z. B. FM, ATEX, IECEx, SIL 2/3), wodurch sie für den weltweiten Einsatz in potenziell explosionsgefährdeten Atmosphären geeignet sind.
- •
Einfache Integration und Konfiguration:Kann einfach mit dem Rosemount 375 Feldkommunikator, dem AMS Device Manager oder der lokalen Drucktastenschnittstelle konfiguriert und überwacht werden.
3051DP 3051GPMaterial & Anwendung
- •
Sensormembranen:Erhältlich in einer Vielzahl von Materialien, einschließlich Edelstahl 316L, Hastelloy C-276, Monel, Und Tantalzum Umgang mit korrosiven und abrasiven Medien.
- •
Prozessanschlüsse:Typischerweise hergestellt aus Edelstahl 316. Für bestimmte Anwendungen stehen auch andere Legierungen wie Kohlenstoffstahl oder Hastelloy zur Verfügung.
- •
Elektronikgehäuse:Hergestellt aus langlebigem Aluminiumlegierungmit Polyurethan-Epoxid-Finish. Für stark korrosive Umgebungen sind optional Edelstahlgehäuse erhältlich.
- •
Dichtungen/O-Ringe:Standarddichtung ist Viton (FKM). Optionen wie EPDM, Kalrez (FFKM), Und PTFEsind für unterschiedliche Temperatur- und chemische Verträglichkeitsanforderungen erhältlich.
3051DP 3051GPHauptanwendungen:
- •
3051DP:Durchflussmessung (mittels Blenden, Venturirohren), Flüssigkeitsstand in geschlossenen Tanks, Filterüberwachung und Differenzdruck über Geräte hinweg.
- •
3051GP:Druckmessung in Behältern und Rohrleitungen, Pumpenaustrittsdruck, Tankfüllstand (hydrostatisch) und Filter-/Wäscher-Druckabfall.
3051DP 3051GPWichtige Parameter
Die folgende Tabelle vergleicht die wichtigsten Spezifikationen für die Rosemount 3051DP- und 3051GP-Messumformer.
|
|
Rosemount 3051DP (Differenzdruck)
|
Rosemount 3051GP (Überdruck)
|
|
|
|
|
|
3051DP misst die Differenz zwischen zwei Drücken.
|
|
|
±0,075 %der kalibrierten Spanne
|
±0,1 %der kalibrierten Spanne
|
Referenzgenauigkeitswerte; umfasst Linearität, Hysterese und Wiederholbarkeit.
|
|
|
±0,15 % der URL pro 10 Jahre
|
±0,15 % der URL pro 10 Jahre
|
URL = Obere Bereichsgrenze. Ein wichtiger Indikator für langfristige Zuverlässigkeit.
|
|
|
|
|
Die Möglichkeit, den Messbereich innerhalb der Grenzen des Senders anzupassen.
|
|
|
0–5 inH₂O bis zu 0–2000 psi (je nach Modell)
|
0–30 inH₂O bis zu 0–10.000 psi (je nach Modell)
|
URL = Obere Bereichsgrenze. Es steht eine große Auswahl zur Verfügung.
|
|
|
Variiert je nach Modell (z. B. bis zu 3600 psi)
|
|
Der maximale Leitungsdruck, dem der Sensor standhalten kann. Kritisch für DP-Anwendungen.
|
|
|
< ±0,15 % der URL pro 1000 psi
|
< ±0,1 % der URL pro 1000 psi
|
Die Auswirkung auf die Genauigkeit, nachdem über der URL Druck ausgeübt wurde.
|
|
|
-40 bis 248 °F (-40 bis 120 °C)
|
-40 bis 248 °F (-40 bis 120 °C)
|
Mit Standard-Druckmittlern. Erweiterte Reichweiten sind möglich.
|
|
Umgebungstemperaturbereich
|
-40 bis 185 °F (-40 bis 85 °C)
|
-40 bis 185 °F (-40 bis 85 °C)
|
|
|
|
4-20 mA HART mit digitalem Signal
|
4-20 mA HART mit digitalem Signal
|
Foundation Fieldbus- und PROFIBUS-PA-Optionen sind ebenfalls verfügbar.
|
|
|
|
|
|
|
|
|
| Marke: |
ROSEMOUNT |
| Zustand: |
Teile |
| Modell: |
3051DP 3051GP1 |
| Versorgungsspannung (DC): |
10,5 - 30 V-DC |
| Kalibrierung (Min-Max): |
0 - 25 IN-H2O |
| Typ: |
Druck |
| Versandgewicht: |
7,95 Pfund |
| Versandabmessungen: |
9,50 x 4,50 x 5,50 Zoll |
| Artikelnummer: |
D539689 (IDN) |
| Kategorie: |
Sender |
| Zusätzliche Hinweise: |
SONDENVERBINDER AUSGESCHNITTEN |
Die technischen Indikatoren des Senders 3051 lauten wie folgt:
| Namensmodell |
Messbereich |
Reichweitenverhältnis |
Genauigkeit |
| Differenzdrucktransmitter 3051CD |
0-0,5inH2O bis 2000Psi |
100:1 |
0,075 % |
| Überdrucktransmitter 3051CG |
0-2,5inH2O bis 2000Psi |
100:1 |
0,075 % |
| Absolutdrucktransmitter 3051CA |
0-0,167 Psia bis 2000 Psi |
100:1 |
0,075 % |
| Absolutdrucktransmitter 3051TA |
0-0,3-1 MPsia |
100:1 |
0,075 % |
| Überdrucktransmitter 3051TG |
0,3–1 MPsig |
100:1 |
0,075 % |
| Füllstandstransmitter 3051L |
2,5inH2O-8310H2O |
100:1 |
0,075 % |
| Differenzdrucktransmitter 3051HD |
0-0,62 kPa bis 13800 kPa |
100:1 |
0,075 % |
| Relativdrucktransmitter 3051HG |
0-0,62 kPa bis 13800 kPa |
100:1 |
0,075 % |
| Differenzdrucktransmitter 3051PD |
0-0,62 kPa bis 248 kPa |
10:1 |
0,05 % |
| Relativdrucktransmitter 3051PG |
0-0,62 kPa bis 13800 kPa |
10:1 |
0,05 %
|
Modell 3051C Drucktransmitter mit geringem Stromverbrauch, 6–12 V Gleichstromversorgung, Stromverbrauch 18–36 mW, 4–20 mA-Ausgang, Stromverbrauch beträgt mehr als 200 mW. Die Ausgänge 0,8–3,2 V und 1–5 V sind optional.
1, das Funktionsprinzip
Während des Betriebs übertragen die Isolationsmembran und die Füllflüssigkeit auf der Hoch- und Niederdruckseite den Prozessdruck auf die Füllflüssigkeit, und die Füllflüssigkeit überträgt den Druck dann auf die Messmembran in der Mitte des Sensors. Die Messmembran ist ein gespanntes elastisches Element, dessen Verschiebung sich mit dem Druck ändert (bei GP-Messumformern wird atmosphärischer Druck auf die Niederdruckseite der Messmembran ausgeübt). AP-Absolutdrucktransmitter, die Niederdruckseite hält immer einen Referenzdruck aufrecht. Die maximale Verschiebung der Sensormembran beträgt 0,004 Zoll (0,1 mm) und der Betrag der Verschiebung ist proportional zum Druck. Die kapazitiven Platten auf beiden Seiten erfassen die Position der Sensormembran. Der Kapazitätsunterschied zwischen der Sensormembran und der kapazitiven Platte wird in ein entsprechendes Strom-, Spannungs- oder digitales HART-Ausgangssignal (High Speed Addressable Remote Transmitter Data Highway) umgewandelt.
2 Produktmerkmale
·Komplette Senderserie
· Messbereich: 0-0,5 inH2O bis 6000 psig
·Kleine Struktur, stark, stoßfest
·Modularer Aufbau
· Dämpfung einstellbar
· Vielfältige Optionen für flexiblen Einsatz
·Intelligente, analoge oder stromsparende Schaltkreise
· Elektrischer Anschluss und Installation: Ausgestattet mit einer Vielzahl von Prozessanschlüssen und Montageflanschen.
3 technische Spezifikationen:
1, hervorragende Leistung: Genauigkeit 0,075 % Bereichsverhältnis 100:1
2, Differenzdruck: Kalibrierungsbereich von 0,5 inH2O bis 2000 psi
3, Manometerdruck: Kalibrierungsbereich von 2,5 Zoll H2O bis 2000 psi
4, absoluter Druck: Kalibrierungsbereich von 0,167 psia bis 4000 psia
5, Prozessisolationsmembran: Edelstahl, Hastelloy CR, Monel R (nur CD, CG) und vergoldetes Monel
6, kompaktes Design, robust und leicht, einfach zu installieren
Artikeldetails:
| Hersteller: |
ROSEMOUNT |
| Beschreibung vom Hersteller: |
Bei diesem Modell handelt es sich um einen Altbestand aus September 2012
Die koplanaren Druckmessumformer Rosemount 3051S sind der Branchenführer für Differenz-, Relativ- und Absolutdruckmessungen. Die Coplanar-Plattform ermöglicht eine nahtlose Integration mit Verteilern, Primärelementen und Dichtungslösungen.
Die koplanare Drucktransmitterserie 3051S von Instrumenten kann Ihren Betrieb in vier kritischen Bereichen optimieren: Produktion, Qualität, Energieeffizienz sowie Sicherheit und Umwelt. Indem Sie die Leistung des skalierbaren Rosemount 3051S in Ihrem gesamten Betrieb nutzen, minimieren Sie Prozessschwankungen, gewinnen bessere Prozesseinblicke, reduzieren Wartungs- und Ausfallzeiten und erfüllen gesetzliche Anforderungen. Darüber hinaus ist es für Ihre Mitarbeiter einfach zu bedienen und stellt sicher, dass Sie das volle Potenzial Ihrer Messinvestition ausschöpfen.
Mit dem Rosemount 3051 und Power Advisory Diagnostics können Sie Probleme erkennen, bevor sie auftreten – sei es im Gerät oder irgendwo in Ihrem Stromkreis.
Die Messgeräte der Rosemount 3051S-Serie liefern jederzeit genaue und zuverlässige Messungen, sodass Sie Wartung, Ausfälle und Prozessschwankungen reduzieren und schnellere Inbetriebnahmen erreichen können
• Referenzgenauigkeit: 0,025 % der Spanne
• Langzeitstabilität: 15 Jahre
• Eingeschränkte Garantie: 15 Jahre
• Rangedown: 200:1
• Installierte Gesamtleistung: 0,1 % der Spanne
• Erweiterte Diagnose mit SIL 2/3-Sicherheitszertifizierung
Merkmale
- Ultra, Ultra für Flow und klassische Leistung
- 4–20 mA HART, Wireless, FOUNDATION Fieldbus-Protokolle
- Relativ-, Differenz- oder Absolutmessungen
- Optionen für Fernanzeige und Schnittstelle
- Bereiche bis 4000 psi (275 bar)
- Nullpunkt- und Spanneneinstellung
- PlantWeb-Benachrichtigungen
- Berstdruckgrenze: 10.000 psig (689,5 bar)
|
| Zustand: |
NEUE OFFENE BOX aus altem Lagerbestand, einige Kartons weisen Wasserschäden auf, Markierungen auf den Einheiten sind intakt und wurden nie verwendet. Einige Armaturen weisen möglicherweise einige Spuren auf, da sie für die Verwendung im Projekt installiert, aber nie verwendet wurden |
Spezifikationen:
| Rangedown |
Bis zu 150:1 |
| Kommunikationsprotokoll |
4-20 mA HART,KabellosHART®, FOUNDATION Fieldbus, Profibus, 1-5 V Low Power HART |
| Messbereich |
Bis zu 2000 psi (137,89 bar) Differential, bis zu 2000 psi (137,89 bar) Überdruck, bis zu 4000 psi (275,79 bar) absolut |
| Benetztes Material verarbeiten |
Edelstahl 316L, Legierung C-276, Legierung 400, Tantal, vergoldete Legierung 400, vergoldeter Edelstahl 316L |
| Diagnose |
Grundlegende Diagnose, Power Advisory-Diagnose |
| Zertifizierungen/Zulassungen |
SIL 2/3 zertifiziert nach IEC 61508 von einem unabhängigen Dritten, NSF, NACE, Gefahrenbereich, vollständige Liste der Zertifizierungen finden Sie in den vollständigen Spezifikationen |
| Benetztes Material verarbeiten |
Edelstahl 316L, Legierung C-276, Legierung 400, Tantal, vergoldete Legierung 400, vergoldeter Edelstahl 316L |
| Diagnose |
Grundlegende Diagnose, Power Advisory-Diagnose |
| Zertifizierungen/Zulassungen |
SIL 2/3 zertifiziert nach IEC 61508 von einem unabhängigen Dritten, NSF, NACE, Gefahrenbereich, vollständige Liste der Zertifizierungen finden Sie in den vollständigen Spezifikationen
|
Bestelltyp der Serie 3051:
1. Rosemount 3051C Coplanar-Druckmessumformer
2. Rosemount 3051T Inline-Drucktransmitter
3. Rosemount 3051CFA Annubar Durchflussmesser
4. Rosemount 3051CFC Kompaktdurchflussmesser
5. Rosemount 3051CFP Durchflussmesser mit integrierter Blende
6. Rosemount 3051L Füllstandstransmitter
