Produktdetails:
Zahlung und Versand AGB:
|
| Herkunftsort: | Japan | Marke: | YASKAWA |
|---|---|---|---|
| Modell: | SGMGV-20A3A2C | Art: | WECHSELSTROMservomotor |
| Energie: | 1,8 Kilowatt | Reihe: | SGMGV |
| IP-Bewertung: | IP67 | Nenndrehzahl: | 1.500 U/MIN |
| Markieren: | AC Servomotor,elektrischer Servomotor |
||

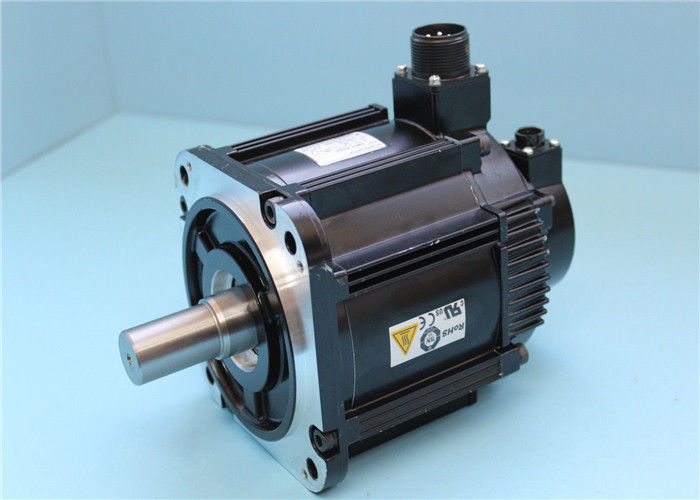

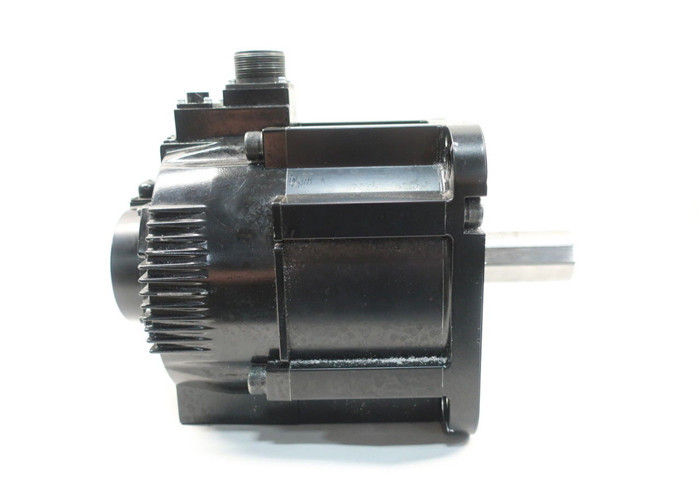

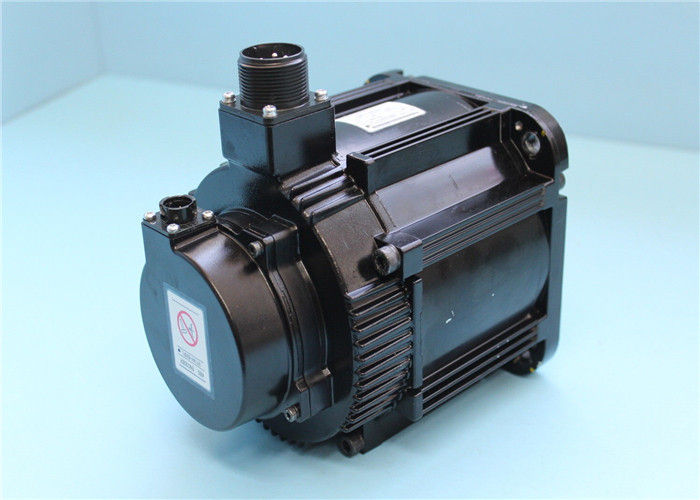

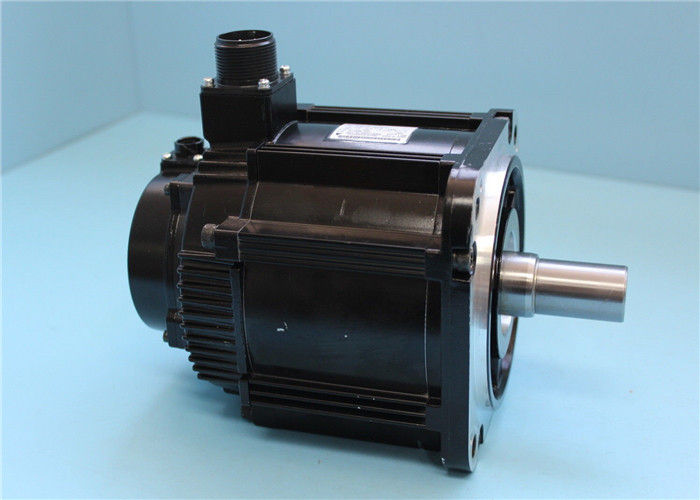

YASKAWA-ELEKTRISCHER Servomotor 3000 U/min SGMGV-20A3A2C 1,8 Kilowatt 28.7N.m
| Hersteller: | Yaskawa |
| Reihe: | Motoren |
| Gewicht: | Bitten Sie |
| Zustimmungen: | UL, CER, cUL erkannte |
| Bremse: | Ja |
| Marke: | Yaskawa |
| Constant Torque (Nanometer): | 11,5 |
| Constant Torque (Unze-Inch): | 1.628,6 |
| Kodierer gebissene Entschließung: | BIT 20 |
| Kodierer-Art: | Absolutes |
| H x W x D: | 9,02 in x 5,12 in x 5,12 Zoll |
| IP-Bewertung: | IP67 |
| Kilowatt: | 1,8 Kilowatt |
| Max Speed: | 3.000 U/MIN |
| Befestigung der Art: | Flansch-Berg |
| Spitzendrehmoment (Nanometer): | 28,7 |
| Spitzendrehmoment (Unze-Inch): | 4.064,3 |
| Nenndrehzahl: | 1.500 U/MIN |
| Reihe: | SGMGV |
| Servomotor-Art: | Dreh |
| Wellen-Dichtung: | Nein |
| Unterkategorie: | Servo |
| Spannung: | 200 VAC |
ÄHNLICHE PRODUKTE
SGMAV-01ADA21 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA2C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA2E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA2S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA61 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA6C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA6E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADA6S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADAB1 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADABC - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADABE - Yaskawa - Servo Motor-Wechselstrom
SGMAV-01ADABS - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A21 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A2C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A2E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A2S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A61 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A6C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A6E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3A6S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3AB1 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3ABC - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3ABE - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02A3ABS - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA21 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA2C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA2E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA2S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA61 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA6C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA6E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADA6S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADAB1 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADABC - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADABE - Yaskawa - Servo Motor-Wechselstrom
SGMAV-02ADABS - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A21 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A2C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A2E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A2S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A61 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A6C - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A6E - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3A6S - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3AB1 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3ABC - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3ABE - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04A3ABS - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04ADA21 - Yaskawa - Servo Motor-Wechselstrom
SGMAV-04ADA2C - Yaskawa - Servo Motor-Wechselstrom
1If, welches das effektive Drehmoment innerhalb des bewerteten Drehmoments, es ist, kann innerhalb des wiederholten Gebrauchsbereichs verwendet werden.
2Note, dass die Spannungsabfallzunahmen und der sich wiederholende Gebrauchsbereich für das Servobewegungshauptstromkreiskabel über 20 Metern schmal ist.
Sehen Sie den Katalog für weitere Einzelheiten.
Servomotor
Format
Sgmgv - Quadrat 03d05d09d20d30d44d55d75d1 ad1ed
Nennleistung
Bewertetes Drehmoment
N m1.96 2,86 5,39 8,34 11,5 18,6 28,4 35,0 48,0 70,0 95,4
Blitzschnelles maximales Drehmoment
Nennstromratenarme 1,4 1,4 1,9 3,5 5,4 8,4 16,9 16,5 20,8 25,7 28,1 37,2
Gegenwärtige armms Festnahmen des blitzschnellen Maximums 4 5,5 8,5 14 20 28 40,5 52 65 7085
Bewertete Drehzahl
Maximale Umdrehungsgeschwindigkeit
Drehen Sie konstantes
N m/Arme 1,55 1,71 1,72 1,78 1,50 1,70 1,93 1,80 1,92 2,64 2,74
Rotorträgheit
Moment
X 10-4 Kilogramm
(2,73) 3,33
(13,58) 13,9 19,9 (22) 26 (28,1) 46 (54,5) 67,5 (76,0) 89,0 (97,5) 125
(134) 242 (261) 303 (341)
Bewertung
Bing Web: Energierate
(14,1) 24,6 (22,8) 20,9 (18,2) 35,0 (31,6) 50,9 (47,1) 75,2 (63,5) 119 (106) 138 (126) 184
(172) 202 (188) 300 (283)
Bewertete Winkelbeschleunigung Rad/s27900
(7180) 8590 (7990) 3880 (3370) 4190 (3790) 4420
4040 (3410) 4210 (3740) 3930 (3590) 3840 (3580) 2890 (2680) 3150(2960)
Kombination
Servosatz
Sgdv -. Quadratur. Quadriert. 1r9d1r9d3r5d5r4d8r4d120d170d2102d2d270d370d
Diese Einzelteile und DrehmomentUmdrehungsgeschwindigkeitseigenschaften werden mit dem Servosatz und dem Wert der Ankerwicklungstemperatur von 20.degree kombiniert. C.
(Anmerkung)
1 (herein) der Wert des Motors mit Haltebremse.
Die zwei Eigenschaften sind die Werte, wenn die folgenden Kühlkörper als Abkühlbedingungen angebracht werden.
Sgmgv-03d/- 05D: 250 x 250 x 6mm (Aluminium)
Sgmgv-09d/- 13D/- 20d: 400 X.400 x 20 Millimeter (Eisen)
Sgmgv-30d/- 44d/- 55D/- 75D: 550 x 550 x 30mm (Eisen)
ANZEIGE Sgmgv-1/- 1 ED: 650 * 650 * 35 Millimeter (Eisen)
