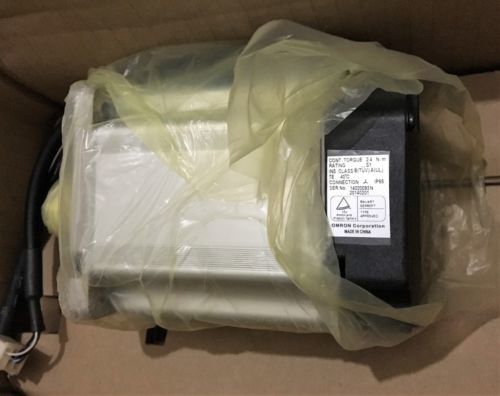

OMRON R88M-G10030L 20 MΩ Min. bei 500 VDC zwischen den Energieanschlüssen und FG-Anschluss

OMRON R88M-G10030L 20 MΩ Min. bei 500 VDC zwischen den Energieanschlüssen und FG-Anschluss

Servo-Antrieb arbeitet „

Bildschirmbereich

Eine 2 LED-Anzeige Segment der Stelle 7 zeigt den Servo-Antriebsstatus, die Warnungscodes, die Parameter und andere Informationen.

„ analoge Monitor-Kontrollstifte (SP, IM und G)

Das tatsächliche Motordrehzahl-, der Sollgeschwindigkeit, dem Drehmoment und der Anzahl von angesammelten Impulsen können gemessen werden basiert worden auf dem analogen Spannungspegel, indem man ein Oszilloskop verwendet.

Stellen Sie die Art des Signals, zu sein Ertrag und der Ertragspannungspegel ein, indem Sie einstellen den Geschwindigkeits-Monitor (SP)

Auswahl (Pn007) und Monitor-(IM) Auswahl (Pn008) drehen.

Für Details beziehen Sie sich auf Benutzer-Parameter.

„ MECHATROLINK-II Indikator Status-LED zeigt an

der Kommunikationsstatus des MECHATROLINK-II.

Für Details beziehen Sie sich Indikator auf MECHATROLINK-II Status-LED

„ Drehschalter

Sätze die Knotenadresse.

Für Details beziehen Sie sich auf Servo-Antriebs-Anzeige und Einstellungen

Die folgenden OMNUC-G-Reihen Wechselstrom-Servomotoren sind verfügbar.

Œ 3,000-r/min Servomotoren Œ

flache Servomotoren 3,000-r/min

Œ 2,000-r/min Servomotoren Œ

Servomotoren 1,000-r/min

Es gibt die verschiedenen Wahlen, die auf den Servomotoren, wie Modellen mit Bremsen, Verlangsamern oder verschiedenen Wellenarten verfügbar sind. Wählen Sie einen Servomotor vor, der auf den mechanischen Systembelastungszuständen und der Installationsumwelt basiert.

*1. Diese sind die Werte, wenn der Servomotor mit einem Servo-Antrieb bei Zimmertemperatur kombiniert wird (20°C, 65%). Das maximale Momentandrehmoment zeigt den Richtwert an.

*2., hängt anwendbares Lasts-Trägheit Œ das funktionelle Laststrägheitsverhältnis (Laststrägheit/Rotorträgheit) von der mechanischen Konfiguration und von seiner Starrheit ab. Für eine Maschine mit hoher Starrheit, ist Operation sogar mit hoher Laststrägheit möglich. Wählen Sie einen passenden Motor vor und bestätigen Sie, dass Operation möglich ist. Œ, wenn die dynamische Bremse häufig mit hoher Laststrägheit aktiviert ist, der dynamische Bremswiderstand brennt möglicherweise. Nicht wiederholt stellen Sie den Servomotor AN und ab, während die dynamische Bremse ermöglicht wird.

*3. Der zulässige Radialstrahl und die Axialkräfte sind die Werte, die für eine Nutzungsdauer von 20.000 Stunden bei den normalen Betriebstemperaturen bestimmt werden. Die zulässigen Radiallasten werden wie in dem folgenden Diagramm gezeigt angewendet.

*4. Dieses ist eine AUS Bremse. (Es wird zurückgestellt, wenn Erregungsspannung angewendet wird).

*5. Die Operationszeit ist der Wert (Bezugswert) gemessen mit einem Überspannungsschutz (CR50500 hergestellt durch Okaya Electric Industries Co., Ltd.).
