Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Eingabeeinheit | Modell NEIN.: | AI820 |
|---|---|---|---|
| Artikelzahl: | 3BSE008544R1 | Signalspezifikation: | -20. +20 MA, 0(4). .20 MA, -10. +10 V, 0(2). .10 V |
| Anzahl der Kanäle: | 4 | Signaltyp: | Zweipoliges Differenzial |
| Art: | Analoger Eingang | Mechanik: | S800 |
| Markieren: | digitales Input/Output Modul,Module plc I O |
||

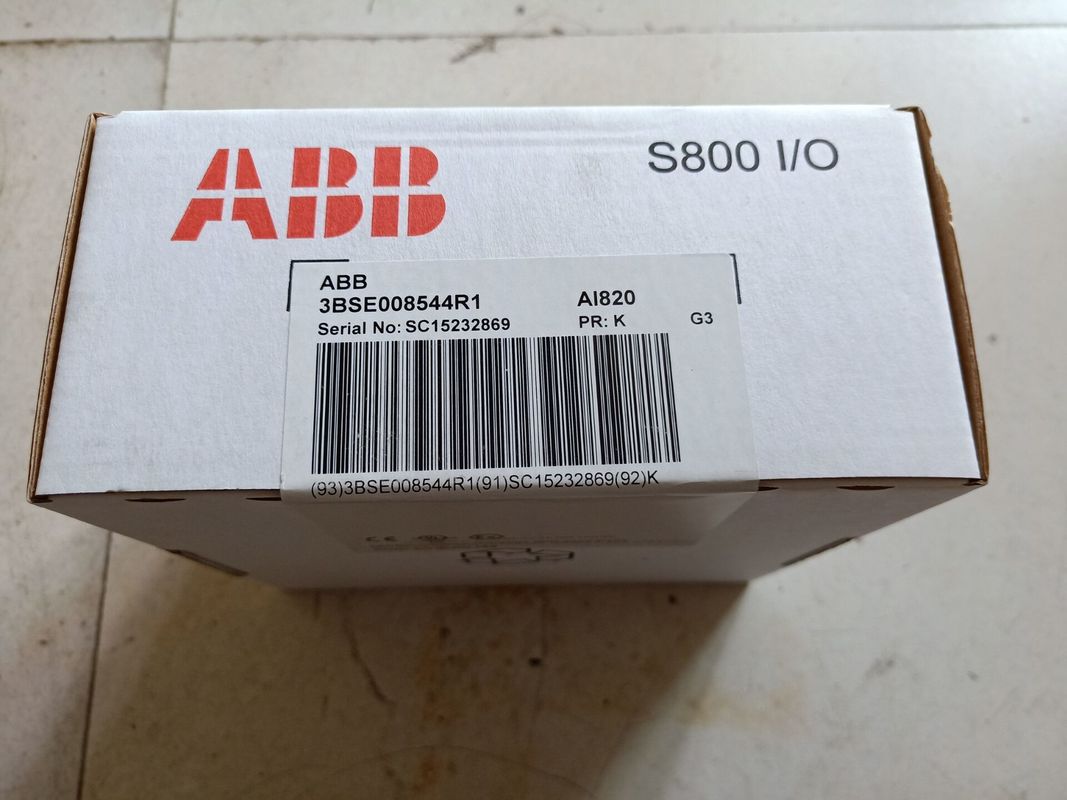

ABB S800 Digital Kanäle AI820 3BSE008544R1 Input-/Outputmoduls 4 Analogeingabe Modul
Input-/Outputmodule
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Allgemeine Informationen
| Art | Analogeingabe |
| Signalspezifikation | -20. +20 MA, 0(4). .20 MA, -10. +10 V, 0(2). .10 V |
| Artikelzahl | 3BSE008544R1 |
| Zahl von Kanälen | 4 |
| Signalart | Zweipoliges Differenzial |
| HIRSCH | Nein |
| SOE | Nein |
| Redundanz | Nein |
| Hohe Integrität | Nein |
| Eigensicherheit | Nein |
| Mechaniker | S800 |
Ausführliche Daten:
| Entschließung | 14 gebissenes Pluszeichen |
| Eingangsimpedanz | 200 kΩ ± 25% (Spannungsmodus, -Gleichtakt) 800 kΩ ± 25% (Spannungsmodus, normaler Modus) 250 Ω (gegenwärtiger Input) |
| Isolierung | Groupwise lokalisierte vom Boden (RIV=50 V) |
| Unter/über Strecke | ± 15% |
| Fehler | Maximum 0,1% |
| Temperaturantrieb | Spannung: Strom des Maximum-70 ppm/°C: Maximum 50 ppm/°C |
| Eingegebener Filter (Anstiegszeit 0-90%) | Frau 40 |
| Gegenwärtige Begrenzung | Übermittlerenergie kann der Strom sein, der durch das MTU begrenzt ist |
| Maximale FeldKabellänge | 600 Meter (656 Yards) |
| Dielektrische Prüfspannung | Wechselstrom mit 500 V. |
| Verlustleistung | 1,7 W |
| Stromaufnahme +5 V Modulebus | 80 MA |
| Stromaufnahme +24 V Modulebus | 0 |
| Stromaufnahme +24 V extern | 70 MA |
Beschreibung von AI820:
Das Analogeingabe Modul AI820 hat 4 Differenzial, zweipoliger gegenwärtiger/Spannungsinput. Jeder Kanal kann entweder eine Spannung oder gegenwärtiger Input sein. Der gegenwärtige Input kann einer versehentlichen maximalen DC-Verbindung des normalen Modus 30 V widerstehen. Um den gegenwärtigen Inputstromkreis gegen gefährliche Eingangspegel zu schützen d.h. indem sie versehentlich eine 24 v-Quelle anschließt, ist die Widerstandbewertung der gegenwärtigen Widerstände der Richtung 250W 5 Watt im Begriff. Dieses soll einen Kanal nur vorübergehend auf einmal schützen.
Das Modul verteilt die externe Übermittlerversorgung auf jeden Kanal. Dieses addiert eine einfache Verbindung (mit ausgedehntem MTUs) um die Versorgung auf externe 2 Drahtübermittler zu verteilen. Es gibt keinen Strom, der auf den Übermittlerenergieanschlüssen begrenzt.
Alle 4 Kanäle werden vom ModuleBus in einer Gruppe lokalisiert. Energie zu den Eingangsstufen wird vom 24 V auf dem ModuleBus umgewandelt.
Diagnosen
| Front LED | F (ault), R (UNO), W (Arning) |
| Überwachung | Interne Stromversorgung |
| Zustandsanzeige von Überwachung | Modul-Fehler, Modul-Warnung, Kanalfehler |
Eigenschaften und Nutzen
Compability
| Gebrauch mit MTU | TU810, TU812, TU814, TU830, TU833 |
| Befestigender Code | BB |
Maße
| Höhe | 119 Millimeter (4.7") |
| Breite | 45 Millimeter (1.77") |
| Tiefe | 102 Millimeter (4.01"), 111 Millimeter (4.37") einschließlich Verbindungsstück |
| Gewicht | 0,2 Kilogramm (0,44 lbs.) |
Anschluss:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
