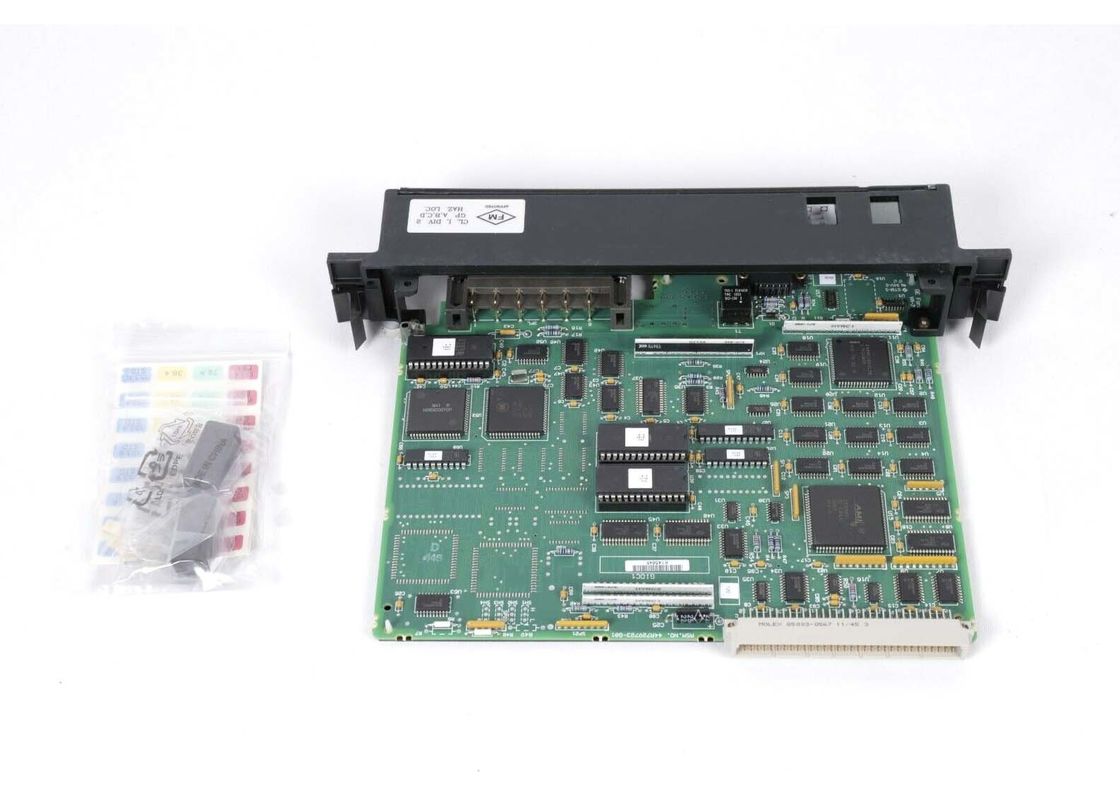

IC697BEM731 GE FANUC 90-70 SERIE EINKANAL-CONTROLLER

IC697BEM731 GE FANUC 90-70 SERIE EINKANAL-CONTROLLER

Produktbeschreibung

IC697BEM731 ist ein Bus-Controller-Modul (BCM), das von GE Fanuc für die 90-70-Serie hergestellt wird. IC697BEM731 wurde speziell für den Genius I/O-Handmonitor IC660/IC661 entwickelt. Das Modul IC697BEM731 ist als Einkanal-Controller erhältlich; Somit belegt es nur einen einzigen SPS-Steckplatz für den Handmonitor (IC66*). Dieses BCM scannt IC66*-Eingabe-/Ausgabeblöcke asynchron; Folglich werden E/A-Daten einmal pro Zyklus über die Rückplatte des IC697-SPS-Racks an die CPU übertragen. Dem BCM IC697BEM731 obliegt auch die Aufgabe, die gerichtete Kommunikation zu unterstützen, die von einer SPS-CPU-Kommunikationsdienstanforderung ausgeht. Darüber hinaus kann es für die Durchführung globaler Kommunikation konfiguriert werden. Der IC697BEM731 kann nur über die Konfigurationsfunktion der MS-DOS- oder Windows-Programmiersoftware konfiguriert werden.


Zu den weiteren Funktionen des IC697BEM731 gehören 30 Drops pro Kanal, IC66*- oder IC661-I/O-Diagnose, Unterstützung redundanter Blöcke, Kabel und CPUs, LAN-Kommunikation, CPU-Softkonfiguration und eine Alarmprozessorfunktion. Lesen Sie vor der Installation das entsprechende SPS-Installationshandbuch. Vor dem Start sollte die Stromversorgung ausgeschaltet sein. Installieren Sie das Rack gemäß den Anweisungen und schalten Sie die Stromversorgung ein. Bei korrekter Ausführung wird das Modul mit einer entsprechenden blinkenden LED eingeschaltet. Die mittlere LED leuchtet, wenn die Konfiguration von der CPU empfangen und der Busbetrieb überprüft wurde. Die LED an der Unterseite ist immer AUS.

Das GE Fanuc IC697BEM731-Modul ist ein BCM- oder Bus-Controller-Modul, das Teil der Produktlinie der Serie 90-70 ist und als Bus-Controller in den SPS der Serie 90-70 verwendet werden soll. Dieses Controller-Modul wiegt nur 2 Pfund. Es hat auch nur 1 I/O-Kanal. Das Buscontrollermodul IC697BEM731 kann in nur einem Steckplatz im SPS-Rack installiert und mit einer Windows-basierten Konfigurationssoftware konfiguriert werden. Das Buscontrollermodul IC697BEM731 scannt alle E/A in der SPS seriell und überträgt dann alle E/A-Daten an die Rückwandplatine, sobald der Scanvorgang abgeschlossen ist. Es kann auch Peer-to-Peer-Datenübertragungen verarbeiten.

Das Bus-Controller-Modul IC697BEM731 der Serie 90-70 von GE Fanuc kann LANs zur Verbindung mit anderen Bus-Controller-Modulen und PCIMs nutzen und fungiert als Kommunikationsknoten für diese Geräte und das LAN. Die Standard-Baudrate beträgt 153,5 kBaud. Das Buscontrollermodul IC697BEM731 kann für die Handhabung globaler Kommunikationsanwendungen konfiguriert werden.

Dieses Modul sollte nur im spannungslosen Zustand in das SPS-System der Serie 90-70 eingebaut werden, um Komponentenschäden oder schwere Verletzungen zu vermeiden. Es verfügt über einen seriellen Anschluss, bei dem es sich um einen HHM- oder Handmonitor-Anschluss handelt, der den Anschluss an einen Monitor ermöglicht, den der Benutzer in der Hand halten kann und der ihm in Echtzeit visuelle Aktualisierungen über das Bus-Controller-Modul, seine Anwendungen und etwaige Störungen oder Fehler, die im System auftreten können, liefert.
