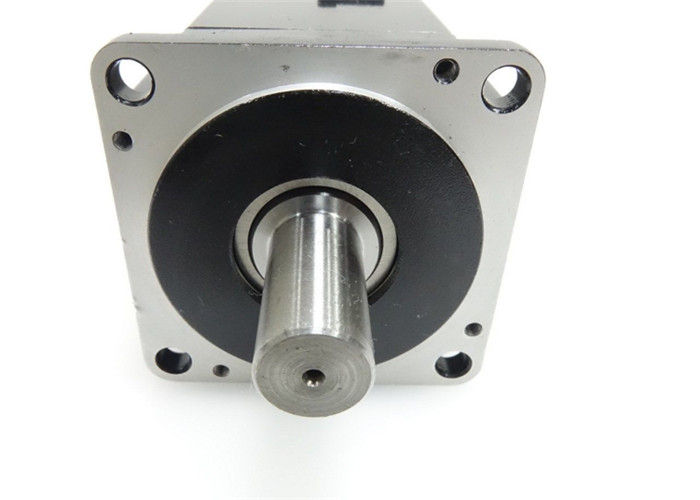

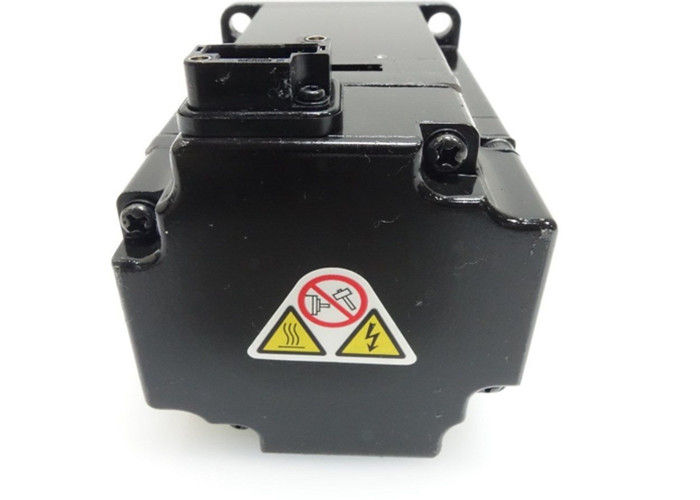

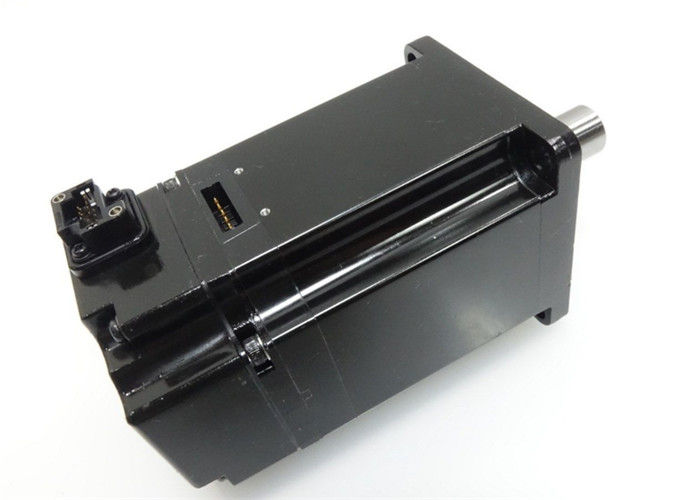

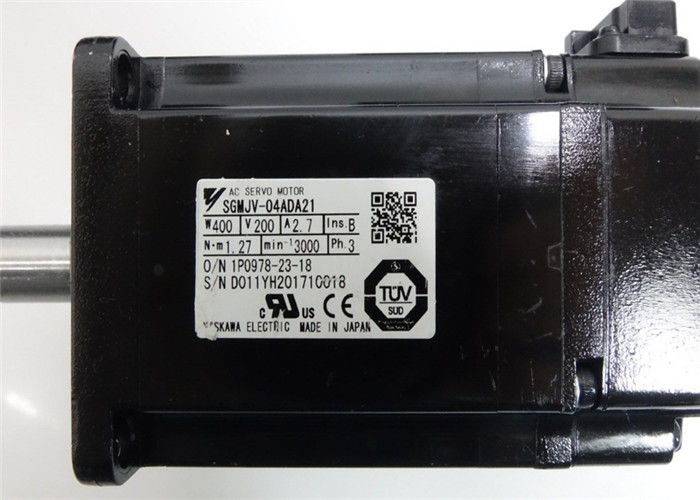

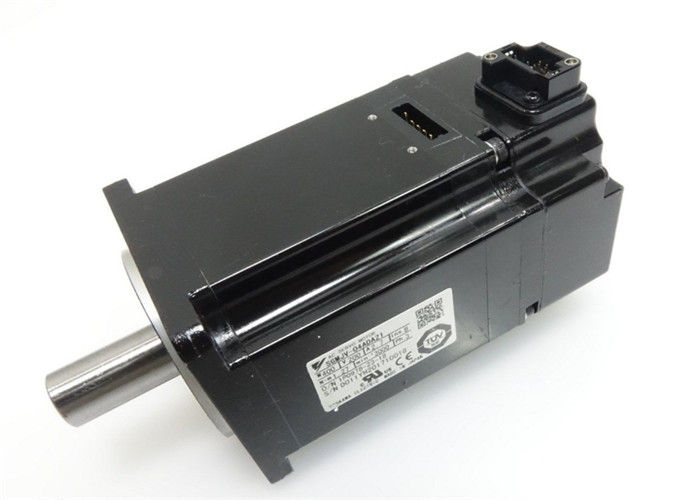

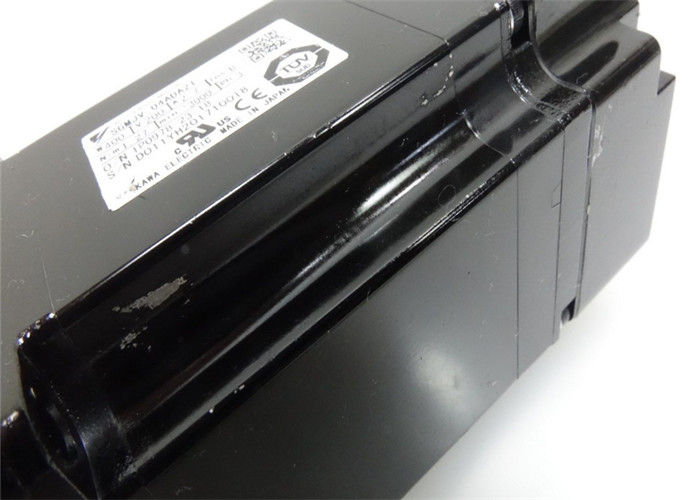

YASKAWA SGMJV-04ADA21 SIGMA5 400W WECHSELSTROM-SERVOmotor

Industrielle Servomotor-YASKAWA SGMAH-01AAA4C Wechselstromservomotor-drehzahl: 3000 100Watt

Spezifikationen

Hersteller: Yaskawa

Produktzahl: SGMJV-04ADA21

Beschreibung: SGMJV-04ADA21 ist ein Servo Motor-Wechselstrom, das durch Yaskawa hergestellt wird

Servomotor-Art: Mittler-Trägheit SGMJV-Sigma V

Zustimmungen: UL, CER, cUL erkannte
Bremse: Nein
Marke: Yaskawa
Constant Torque (Pfund herein): 11,23
Constant Torque (Nanometer): 1,27
Constant Torque (Unze-Inch): 179,8
Kodierer gebissene Entschließung: BIT 20
Kodierer-Art: Zuwachs

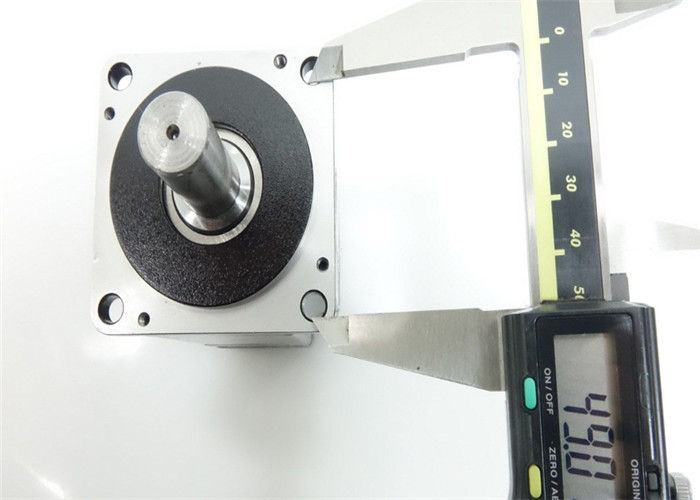

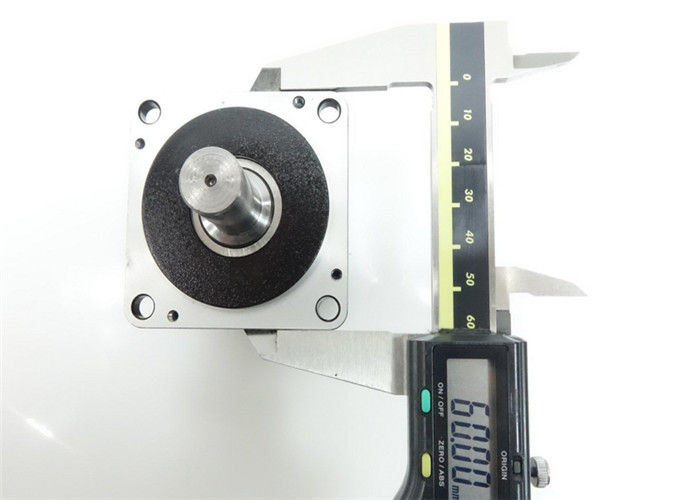

H x W x D: 5,06 in x 2,36 in x 2,87 Zoll
Trägheit: Medium
IP-Bewertung: IP65
Kilowatt: 0,4 Kilowatt
Max Speed: 6.000 U/MIN
Befestigung der Art: Flansch-Berg
Spitzendrehmoment (Pfund herein): 39,475
Spitzendrehmoment (Nanometer): 4,46
Spitzendrehmoment (Unze-Inch): 631,6
Nenndrehzahl: 3.000 U/MIN
Reihe: SGMJV
Servomotor-Art: Dreh
Wellen-Dichtung: Nein
Unterkategorie: Servo

Nennleistung: 400W

Stromversorgungs-Spannung: 200VAC

Serienkodierer: Bit 20 Zuwachs

Entwurfs-Revisions-Auftrag: Standard

Wellen-Ende: Gerade ohne Schlüssel

Wahlen: Ohne Wahlen

Steuerung: Standard

ANDERE ÜBERLEGENE PRODUKTE

Für niedrige Versammlungs- und Bewegungsmontage müssen die Befestigungsbolzen festgezogen werden, um Änderungen und möglichen Schaden der Ausrüstung zu verhindern die ausgerichteten. Es wird empfohlen, dass eine Waschmaschine unter jedem Nuss- oder Bolzenkopf benutzt wird, um einen sicheren Griff auf den Bewegungsfüßen zu erhalten. Als alternatives werden angeflanschte Nüsse möglicherweise oder Bolzen benutzt. Die empfohlenen Anzugsmomente für Befestigungsbolzen des harten Stahls, SAE
Grad 5, werden nachstehend in Tabelle 1. aufgeführt. Für empfohlene Anzugsmomente anderer Hardware auf dem Motor sehen Sie Tabellen 4A und 4B im Anzugsmomentabschnitt dieses Buches

Genaue mechanische Aufstellung ist für erfolgreiche Operation wesentlich. Körperschall und Rauheit herein
der Betrieb des Motors ist möglicherweise ein Anzeichen über schlechte Ausrichtung. Im allgemeinen Aufstellung durch Latte herüber,
und Fühlerlehren zwischen Anschlusshälften ist nicht genug genau. Es wird dass empfohlen
Aufstellung wird mit einem Skala indictor und die Prüfungsstangen überprüft, die an die Bewegungs- und Lastmaschinenwellen angeschlossen werden.
Der Raum zwischen Kopplungsnaben sollte aufrechterhalten werden, wie durch die Koppelung empfohlen worden
Hersteller. Wellenausgleich sollte 0,002" nicht übersteigen. Eckige Versetzung sollte kleiner als 0,002" sein.

Die Anwendung von Flaschenzügen, von Garben, von Kettenrädern und von Gängen auf der Welle des Motors wird in NEMA Standard-MG1-14.07 gezeigt. Die Anwendung der V-Gürtelmaße für Wechselstrommotoren ist herein
MG1-14.42. V-Gürtelantriebsscheiben-Neigungsdurchmesser sollten nicht sein weniger als die Werte, die in Tabelle 14-1 von NEMA gezeigt werden
MG-1. Antriebsscheibenverhältnisse größer als 5:1 und Mitte-tocenterabstände weniger als der Durchmesser vom großen
Antriebsscheibe sollte beziehen auf der Firma. Vergewissern Sie sich dass der minimale erlaubte Durchmesser von
Bewegungsflaschenzug und die maximale Riemenspannung sind nicht zu übersteigen, weil ein übermäßiger Zug möglicherweise Lager verursacht
Problem- und Wellenausfälle. Spannen Sie Gurte nur genug, um Verschiebung zu verhindern. Bandgeschwindigkeiten sollten 5000 Fuß pro Minute (25 Meter pro zweiten) nicht übersteigen. Wenn V-Gürtel verwendet werden, werden die Antriebsscheibenverhältnisse, die als 5:1 und Mitte-tocenterabstände weniger als die große Antriebsscheibe größer sind, nicht verwendet. Die Maße der Riemenscheibe sollen entsprechend der Art des Gurtes, des Getriebes und der Kapazität bestimmt werden übertragen zu werden. Entlüftungslöcher müssen frei gehalten werden und erforderliche Mindestabstände sollen beobachtet werden, um den Fluss der Kaltluft zu versperren. Darüber hinaus überprüfen Sie, ob die entladene Heißluft nicht in den Motor rezirkuliert wird.
