Einzelteil-Spezifikationen

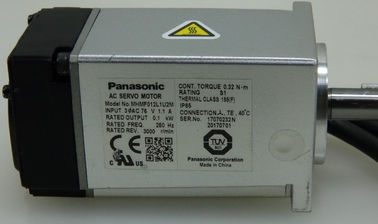

Teilnummer MHMF012L1U2M
Hohe Trägheit der Details, Anschlussleitungsart
Familienname MINAS A6
Reihe der Reihen-MHMF
Art hohe Trägheit
Sonderauftrag-Produkt-Sonderauftrag-Produkt
Vorsichtsmaßnahmen für spezielles Einrichtungsprodukt vermeiden bitte den Motor oder die Ausrüstung, die den auf enthält Japan oder andere Regionen verteilt zu werden Motor, durch Japan.
Einschließung IP65
Ungefähr Einschließung ausgenommen drehenden Teil des Abtriebswelle- und Leitungsdrahtendes.
Umweltbedingungen für weitere Einzelheiten, beziehen bitte sich das auf Anweisungshandbuch.

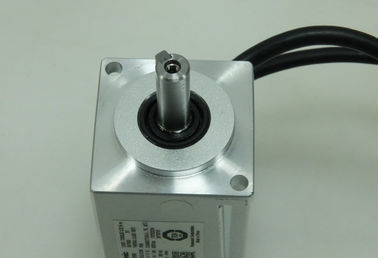

Flanschen Sie Quadrat. Maß 40 Millimeter Quadrat.
Flanschen Sie Quadrat. Maß (Einheit: Millimeter) 40
Bewegungsführungs--herauskonfiguration Anschlussleitung

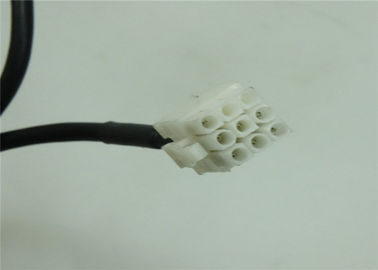

Bewegungskodierer-Verbindungsstück Anschlussleitung
Stromversorgungskapazität (KVA) 0,5
Spannungsspezifikationen 200 V
Nennleistung 100 W
Nennstrom (A (Effektivwert)) 1,1
Feststellbremse außen
Masse (Kilogramm) 0,42
Öldichtung mit
Wellen-Keilnute, Mittelhahn
Bewertetes Drehmoment (n-⋅ m) 0,32
Ununterbrochenes Stalldrehmoment (n-⋅ m) 0,33
Momentanmaximumspitzendrehmoment (n-⋅ m) 1,11
Max. Strom (A (OP)) 5,5
Verbessernde Bremsfrequenz (Zeiten/Minute) ohne Wahl: Keine Grenze
Mit Wahl: Keine Grenze
Teilnummer der Wahl-(externer verbessernder Widerstand): DV0P4281
Über verbessernde Bremsfrequenz beziehen Sie bitte sich die auf Details von [Bewegungsspezifikations-Beschreibung], Anmerkung: 1 und 2.
Bewertete Drehzahl (r/min) 3000
Bewertete max. Rotationsgeschwindigkeit (r/min) 6500
Trägheitsmoment des Rotors (x10-4 Kilogramm ⋅ m ²) 0,071
Empfohlenes Trägheitsmomentverhältnis der Last und des Rotors 30mal oder kleiner
Über empfohlenes Trägheitsmomentverhältnis der Last und des Rotors beziehen Sie bitte sich die auf Details von [Bewegungsspezifikations-Beschreibung], Anmerkung: 3.
Drehgeber: Spezifikationen 23 gebissenes Absolutes/inkrementales System
Mitteilung, wenn sie einen Drehgeber als inkrementales System (nicht unter Verwendung der Multidrehungsdaten) verwendet, schließen keine Batterie für absoluten Kodierer an.
Drehgeber: Entschließung 8388608
Zulässige Last
Einzelteil-Spezifikationen
Während der Versammlung: Radiallastsc$p-richtung (N) 147
Während der Versammlung: Axialkraftc$ein-richtung (N) 88
Während der Versammlung: Axialkraftc$b-richtung (N) 117,6
Während der Operation: Radiallastsc$p-richtung (N) 68,6
Während der Operation: Axialkraft A, B-Richtung (N) 58,8
Ungefähr zulässige Last für Details, beziehen sich die auf [Bewegungsspezifikations-Beschreibung] „zulässige Last an der Abtriebswelle
