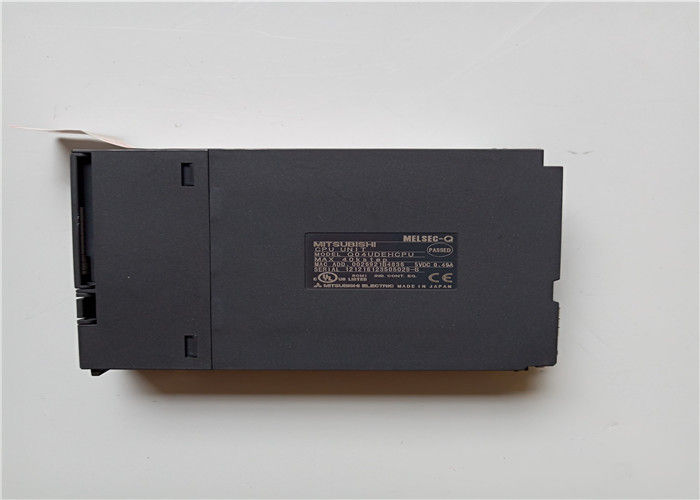

Mitsubishi Q04UDEHCPU 8192 Punkte 40 k Schritte Redundante Stromversorgungsmodul
Q04UDEHCPU Beschreibung
DieQ04UDEHCPUist ein leistungsstarkes universelles Ethernet-integriertes CPU-Modul der MELSEC-Q-Serie von Mitsubishi Electric, das für mittlere industrielle Automatisierungssystemen entwickelt wurde.Es bietet eine ultraschnelle Sequenzverarbeitung (9.5 ns pro LD-Basisbefehl), bis zu4096 E/A-Punkteund8192 Vorrichtungspunkte, mit einer 40K-Schritt-Programmspeicherkapazität (160 KB). eingebaute 10/100 Mbps Ethernet-, USB- und Speicherkarten-Schnittstellen ermöglichen nahtlose Programmierung, Überwachung, Datenerfassung,und Hochgeschwindigkeits-Multi-CPU-Kommunikation. Optimiert für modulare Q-Serie Backplane Montage, es unterstützt Multi-CPU Parallelsteuerung, hochpräzise Bewegungssynchronisation und industrielle Netzwerkverbindung (Ethernet/IP, MC Protokoll, FTP),Dies macht es ideal für verteilte Steuerung, Fabrikautomation und Hochgeschwindigkeitsmaschinensteuerungsanwendungen.
Q04UDEHCPUWesentliche Merkmale
- Ultra-hohe Verarbeitungsgeschwindigkeit: Ausführung der Basissequenzanweisung (LD X0) bei9.5 ns, die eine außergewöhnliche Reaktionsfähigkeit für eine hohe Geschwindigkeit und hohe Präzision bietet.
- Große E/A- und Speicherkapazität: Unterstützt max.4096 E/A-Punkte, 8192 Gerätepunkte, 40K-Schritt-Programmspeicher (160 KB) und erweiterbar über Speicherkarten (RAM/ROM/Flash).
- Eingebettete Ethernet und USB: Integrierter 10/100BASE-T Ethernet-Anschluss für Netzwerkprogrammierung, MC-Protokoll, Ethernet/IP, FTP und Fernüberwachung; USB-Anschluss für direkte PC-Verbindung und schnelle Programmübertragung.
- Hochgeschwindigkeitskommunikation mit mehreren CPUs: Unterstützt bis zu 4 CPUs auf dem Q-Serie-Backplane mit 0,88 ms-Zyklus-Hochgeschwindigkeitsdatenübertragung, ermöglicht parallele Bewegung / Sequenzsteuerung und Systemskalierbarkeit.
- Hochpräzise Unterbrechungssteuerung: Unterbrechung des Festzyklus bis100 μs, unterstützt Hochgeschwindigkeits-Impulsfassung, Positionierung und Echtzeit-Prozesssteuerung.
- Robuste industrielle Vernetzung: Kompatibel mit CC-Link, CC-Link IE, Modbus TCP und anderen Feldbussen; unterstützt intelligente Funktionsmodule (Positionierung, Zähler, analoge E/A).
- Eingebaute Echtzeituhr (RTC): Batterie-unterstützt für genaue Zeitstempel, Datenaufzeichnung und Planung ohne externe Module.
- Umfassende Umwelt- und Sicherheitskonformität: Industrielle Konstruktion mit Vibrations-/Schockbeständigkeit; nach UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS für den weltweiten Einsatz zertifiziert.
- Einfache Programmierung und Wartung: Funktioniert mit Mitsubishi GX Works2/GX Works3-Software; unterstützt Online-Programmbearbeitung, Überwachung und Fehlerdiagnostik.
Q04UDEHCPUMaterialien und Anwendungen
Materialien
- Behausung und Gehäuse: Hochfester, flammhemmer verstärkter Kunststoff (UL94 V-0), antistatisch, staubfest, geeignet für industrielle Steuerungen.
- Leiterplatte: Mehrschichtige FR-4-PCB mit SMD-Komponenten in industrieller Qualität, konforme Beschichtung zum Schutz vor Feuchtigkeit/Korrosion.
- Backplane-Anschluss: vergoldete Hochstromkontakte für eine zuverlässige Verbindung mit dem Backplane-Bus der Q-Serie und Signalintegrität.
- Interne Komponenten: Hochgeschwindigkeits-RISC-Prozessor, Ethernet-Controller, USB-Transceiver, optisch isolierte E/A-Puffer und nichtflüchtiger Speicher für die Speicherung von Programmen/Daten.
- Endgeräte und Schnittstellen: Ethernet (RJ45), USB (Typ B) und Speicherkarten-Slots mit Staubdeckung für den Schutz vor rauen Umgebungen.
Typische Anwendungen
- Fabrikautomation: Montageanlagen, Fördersysteme, Verpackungsmaschinen, Materialbearbeitung und automatisierte Produktionslinien.
- Werkzeugmaschinen: CNC-Maschinen, Schleifmaschinen, Spritzgießmaschinen und Hochgeschwindigkeits-Positionsanlagen.
- Bewegungskontrollsysteme: Mehrsachsige Servo-/Motorsteuerung, Roboterarme und Präzisionspositionierung.
- Prozesssteuerung: Wasseraufbereitung, Lebensmittelverarbeitung, pharmazeutische Produktion und Überwachung chemischer Anlagen.
- Verteilte Steuerungssysteme (DCS): Fernsteuerung, Datenerfassung, SCADA-Integration und industrielle Netzwerksteuerung.
- Spezialmaschinen: Druckerei, Textilindustrie, Halbleiterverarbeitung und Automobilmontage.
Q04UDEHCPUWichtige Parameter
| Parameter |
Spezifikation |
| Teilnummer |
Q04UDEHCPU |
| Produktreihe |
Universal-Hochgeschwindigkeits-Ethernet-CPU der MELSEC-Q-Serie |
| Kontrollmethode |
Sequenz-, Bewegung-, Prozess- und Multi-CPU-Parallelsteuerung |
| Grundgeschwindigkeit der Anweisung (LD X0) |
9.5 ns |
| Kapazität des Programmmemories |
40 K Schritte (160 KB) |
| Maximale E/A-Punkte |
4096 |
| Maximaler Gerätepunkt |
8192 |
| Unterstützung von mehreren CPUs |
Bis zu 4 CPUs auf Q-Backplane; Hochgeschwindigkeitskommunikationszyklus: 0,88 ms |
| Eingebettete Schnittstellen |
1 × 10/100BASE-T Ethernet, 1 × USB (Typ B), Speicherkartenplatz (RAM/ROM/Flash) |
| Kommunikationsprotokolle |
MC-Protokoll, Ethernet/IP, FTP, Socket-Kommunikation (maximal 16 Verbindungen) |
| Unterbrechung des festen Zyklus |
Min 100 μs |
| Echtzeituhr (RTC) |
Eingebettet, mit Akku (Speicherzeit: ca. 10 Jahre) |
| Stromversorgung |
5 VDC (von der Q-Hinterfläche), 0,75 A |
| Betriebstemperatur |
0°C bis +55°C |
| Speichertemperatur |
-20°C bis +65°C |
| Luftfeuchtigkeit |
5·95% RH (nicht kondensierend) |
| Schwingungswiderstand |
5 ̊8,4 Hz: 3,5 mm Amplitude; 8,4 ̊150 Hz: 9,8 m/s2 |
| Stoßbeständigkeit |
147 m/s2 (15 G), dreimal in den Achsen X/Y/Z |
| Abmessungen (W × H × D) |
27.4 × 98 × 100 mm |
| Gewicht |
Ungefähr 0,18 kg |
| Zertifizierungen |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Status |
Legacy-Modell (Abbau im Oktober 2026); Ersatz: Q04UDVCPU |
