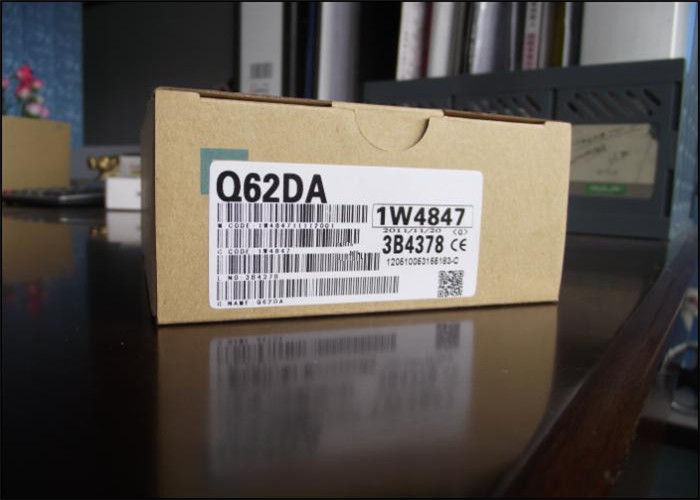

Q62DA Mitsubishi Universalmodell Redundante Stromversorgungsmodule
Q62DA Beschreibung
DieMITSUBISHI Q62DAist ein hochpräzises, zweikanäliges Digital-Analog-Wandlermodul (D/A) der PLC-E/A-Baureihe MELSEC-Q.Dieses Modul wandelt 16-Bit-digitale Signale der Q-Serie PLC-CPU in präzise analoge Spannungs- oder Stromausgänge um, die eine nahtlose Steuerung analoger Feldgeräte wie Variable Frequenz-Antriebe, Temperaturregler, Proportionsventile und Aufzeichner ermöglicht.für die industrielle Prozesssteuerung und PräzisionsautomationDer Q62DA verfügt über mehrere Auflösungsmodi und benutzerdefinierte Ausgabebereiche.die hohe Anpassungsfähigkeit an verschiedene KontrollanforderungenEs wird direkt auf das Q-Serie-Backplane montiert und lässt sich nahtlos in das verteilte Steuerungssystem integrieren.
Q62DAWesentliche Merkmale
- Doppel unabhängige analoge Ausgangskanäle: bietet 2 isolierte Kanäle, die jeweils für Spannung (-10V bis +10V Gleichstrom) oder Strom (0mA bis 20mA Gleichstrom) konfiguriert werden könnenMITSUBISHI ELECTRIC ist ein.
- Mehrfach-Auflösungsmodi: Unterstützt eine wählbare digitale Auflösung für eine präzise Steuerung:
- Normale Auflösung: -4096 bis +4095 (16-Bit-Standard)
- Hochauflösung: -12288 bis +12287 oder -16384 bis +16383
- Hochgeschwindigkeitsumwandlung: Schnelle Aktualisierungsrate von80 μs pro Kanalfür die Echtzeitsteuerungsreaktivität.
- Hohe Genauigkeit: Ausgezeichnete Umwandlungsgenauigkeit von± 0,1% der gesamten Skala(bei 25±5°C).
- Flexible Ausgangsbereiche: Benutzerdefinierbare Offset- und Verstärkungseinstellungen über Programmiersoftware für benutzerdefinierte Bereiche.
- Synchrone Ausgangsfunktion: Ermöglicht die gleichzeitige Aktualisierung aller Kanäle für eine präzise Mehrsachs- oder Mehrschleifsteuerung.
- Eine solide Isolation: Isolierung der Kopplung zwischen I/O-Terminalen und PLC-Innenkreisen; Isolierung des Transformators zwischen externer Leistung und analogen Ausgängen.
- Eingebauter Schutz: Eigenschaften Ausgangs-Kurzschlussschutz zum Schutz verbundener Geräte.
- Diagnose-LED: Statusindikatoren für Leistung, Leistung und Fehlerbedingungen zur einfachen Überwachung des Systems.
- Raumersparendes Design: Schlankes Modulprofil für eine hohe Dichte in Q-Serie-Racks.
- Globale Einhaltung: entspricht den UL-, cUL-, CE- und RoHS-Normen für die weltweite Anwendung.
Q62DAMaterialien und Anwendungen
Materialien
- Behausung und Gehäuse: Hochfester, flammschutzfähiger (UL94 V-0) Ingenieurthermoplast, der Langlebigkeit und elektrische Sicherheit gewährleistet.
- Leiterplatte: Hochwertige FR-4-Glas-Epoxidhaltige Leiterplatten mit mehrschichtigem Design für Signalintegrität und Geräuschreduktion.
- Endgeräte: Vernickelte Kupferlegierungsschrauben (M3) für sichere, korrosionsbeständige Verbindungen.
- Interne Komponenten: Industrielle Präzisionswiderstände, Kondensatoren und Optoisolatoren für eine stabile langfristige Leistung.
- Wärmeabbau: Effizientes thermisches Design mit internen Kühlkörpern für einen zuverlässigen Betrieb bei voller Last.
Typische Anwendungen
- Prozesssteuerungssystemen: Genaue Steuerung von Durchfluss, Druck, Temperatur und Niveau in Chemikalien-, Wasserbehandlungs- und Lebensmittelanlagen.
- Industrieanlagen: Steuerung proportionale hydraulisch/pneumatische Ventile, Drehzahlregler und Spannungssysteme in Verpackungs- und Druckmaschinen.
- Prüf- und Messgeräte: Erzeugung präziser Steuersignale für automatisierte Prüfstände und Kalibriersysteme.
- HVAC-Systeme: Modulierung der Steuerung von Dämpfern, Ventilen und variable Geschwindigkeitsantrieben in der Gebäudeautomation.
- Herstellung von Halbleitern: Bereitstellung von hochauflösenden analogen Referenzen für Positionierungs- und Waferverarbeitungsgeräte.
- Stromerzeugung und -verteilung: Steuerung der Regler und analoge Signalisierung in Steuerungssystemen für Turbinen und Generatoren.
- Materialhandhabung: Kontinuierliche Spannungskontrolle in Wicklungs-, Wickelungs- und Webverarbeitungsleitungen.
Q62DAWichtige Parameter
| Parameter |
Spezifikation |
| Teilnummer |
Q62DA |
| Produktmarke |
Mitsubishi Electric |
| Produktreihe |
MELSEC-Q-Serie |
| Art der Ware |
Modul für den Digital-Analog-Wandler (D/A) |
| Anzahl der Ausgangskanäle |
2 Kanäle (unabhängig) |
| Digitale Eingabe |
16-Bit-signierte Binärdatei |
| Auflösungsmodi |
Normal: -4096 bis +4095
Hoch: -12288 ~ +12287 / -16384 ~ +16383 |
| Spannungsausgangsbereich |
-10V ~ +10V Gleichstrom |
| Spannung Ausgangslast |
1kΩ ~ 1MΩ |
| Leistungsbereich |
0mA ~ 20mA Gleichstrom |
| Ausgangslast |
0Ω ~ 600Ω |
| Konvertierungsgeschwindigkeit |
80 μs/Kanal |
| Allgemeine Genauigkeit |
± 0,1% der F.S. (25 ± 5 °C)
±0,3% der F.S. (0~55°C) |
| Isolation |
Ein-/Ausgang zu SPS: Optocoupling
Außenstrom zur Ausgabe: Transformator |
| Schutz vor Kurzschluss |
Ja (eingebaut) |
| Außenstromversorgung |
DC24V (± 10%) |
| Interner Stromverbrauch |
0.37A bei DC5V (von der Rückseite) |
| Betriebstemperatur |
0°C ~ +55°C |
| Speichertemperatur |
-20 °C ~ +75 °C |
| Betriebsfeuchtigkeit |
10% ~ 90% RH (nicht kondensierend) |
| Abmessungen (W × H × D) |
27.4 mm × 98 mm × 112 mm |
| Gewicht |
Ungefähr 0,20 kg |
| Anzahl der besetzten Plätze |
1 Schlitze |
| Terminalblock |
18 Punkte Schraubendecke (M3) |
| Zertifizierungen |
UL, CUL, CE, RoHS |
| Produktstatus |
Nicht mehr erhältlich (ersetzt durch Q62DAN) |
