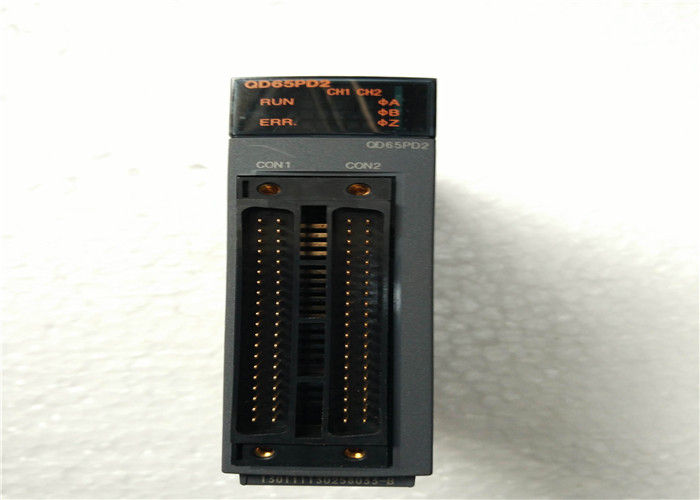

QD65PD2 Mitsubishi Universelles Modell Redundantes Netzteilmodul 5 V DC/3 A

QD65PD2 Beschreibung

QD65PD2Wesentliche Merkmale

• Ultra-Hochgeschwindigkeitszählung: Stütze bis zu8 Mpps(Differential-Eingang, 2-phasige 4x-Multiplikation) und 200 kpps (Gleichstrom-Eingang), ideal für ein hochauflösendes Encoder-Feedback.
• Mehrfunktionsintegration: KombiniertHochgeschwindigkeitszähler, Pulsmessung (100 ns Auflösung), PWM-Ausgang (bis zu 200 kHz) und Steuerung des Kammschaltersin einem Modul.
• Versatile Kompatibilität der Eingaben: Akzeptiert EIA RS-422-A Differenzialleitungs-Treibersignale und DC 5/12/24 V-Eingänge, unterstützt 1-phasige, 2-phasige und CW/CCW-Impulsformate.
• Hochgenaue PWM-Steuerung: Auflösung von 0,1 μs für die PWM-Zyklusanpassung, die eine ultrafeine Ausgangssteuerung ermöglicht.
• Erweiterte Funktion für den Schalter der Kamera: Konfigurierbar für bis zu16 Schritte/Punktmit 8 speziellen Transistor-Ausgängen (Sink-Typ) für eine präzise, ereignisbasierte Zeitregelung.
• Flexible Zählmodi: Unterstützt lineare und Ringzählerformate mit voreingestellten, ersetzenden und verriegelnden Zählerfunktionen.
• Weiter Zählbereich: 32-Bit-signiertes binäres Zählbereich (-2147483648 bis 2147483647).
• Robuste Isolierung und Schutz: Optische Isolierung zwischen Eingang/Ausgang und internen SPS-Schaltkreisen für eine hohe Geräuschdichtigkeit.
• Kompaktes Design: schlanke 1-Schleifbreite (27,4 mm) für eine hohe Dichte in Q-Reihe-Rägern.
• Diagnose-LED: Ausgestattet mit Statusindikatoren für Leistung, Zählung und Fehlerüberwachung.
• Globale Zertifizierungen: Konform mit UL, cUL, CE (EMC/RoHS), KC und Marine-Normen (LR, DNV, ABS, RINA, BV).

QD65PD2Materialien und Anwendungen

Materialien

• Behausung und Gehäuse: Hochfester, flammschutzfähiger (UL94 V-0) Ingenieurthermoplast, der Langlebigkeit und elektrische Sicherheit gewährleistet.
• Leiterplatte: Mehrschichtliches FR-4-Glas-Epoxid-PCB mit schweren Kupferspuren für Signalintegrität und effiziente Wärmeabsorption.
• Anschlüsse: Zwei 40-Pin-Verbindungen in industrieller Qualität (kompatibel mit A6CON1, A6CON2, A6CON4) für eine sichere, dichte Verkabelung.
• Interne Komponenten: Hochgeschwindigkeitsoptocoupler, Präzisionswiderstände und Kondensatoren von industrieller Qualität, die für eine langfristige Stabilität bei Hochfrequenzbetrieb konzipiert sind.
• Endgeräte: Nickelplattierte Kupferlegerungskontakte für sichere, korrosionsbeständige Verbindungen.

Typische Anwendungen

• Herstellung von Halbleitern und LCD: Hochgenaue Positionierung und Geschwindigkeitsregelung für Waferschreiber, Druckverbindungsmaschinen und Plattenverarbeitungsmaschinen.
• Hochgeschwindigkeitsverpackung und Druck: Genaue Registrierungssteuerung, Spannungssteuerung des Webs und Schnitt-zu-Länge-Betrieb.
• Werkzeugmaschinen: Hochauflösendes Positionsfeedback für CNC-Achsen, Spindelgeschwindigkeitsüberwachung und Werkzeugposition.
• Robotik und Automatisierung: Präzise Winkelmessung und Bewegungssteuerung für Industrie­roboter und lineare Aktoren.
• Prüfung und Messung: Hochgeschwindigkeits-Ereigniszählung, Analyse der Pulsbreite und Frequenzmessung für automatisierte Prüfgeräte.
• Materialhandhabung: Hochgeschwindigkeitsfördererverfolgung, Sortung von Teilen und präzise Längen-/Positionsmessung.
• Textil- und Faserverarbeitung: Genaue Längenzahl, Spannungskontrolle und Hochgeschwindigkeitssynchronisierung.

QD65PD2Wichtige Parameter
