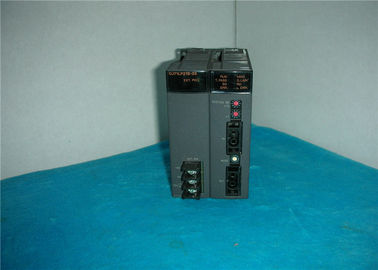

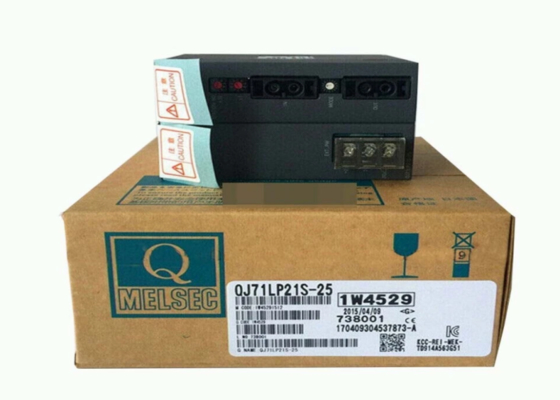

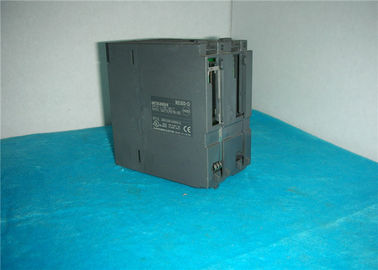

QJ71LP21S-25 Mitsubishi Universal Modell Redundante Stromversorgungsmodul

QJ71LP21S-25 Mitsubishi Universalmodell Redundante Stromversorgungsmodule

QJ71LP21S-25 Beschreibung - Ich weiß.

Die Mitsubishi QJ71LP21S-25 ist eine leistungsstarke Maschine.SI/QSI Glasfasernetzwerkmodul Es wurde für die programmierbaren Logikcontroller (PLC) der Mitsubishi Q-Serie entwickelt.Fernbedienung.Innerhalb der industriellen Netzwerke MELSECNET/H und MELSECNET/10H, die eine hohe Geschwindigkeit und zuverlässige Datenübertragung in großen Anwendungen der industriellen Automatisierung unterstützen.Dieses Modul ist dafür konzipiert.Zweiring.Es bietet eine hohe Qualität der Netzwerktopologie, die die Redundanz und Zuverlässigkeit des Systems verbessert.Funktion der externen Stromversorgung , der auch in anspruchsvollen Umgebungen einen stabilen Betrieb gewährleistet.Sie ist ideal für verteilte Steuerungssysteme in Industriezweigen wie der Fertigung., Prozesssteuerung und Energie

- Ich weiß.- Ich weiß.QJ71LP21S-25Eigenschaften- Ich weiß.

• •

  - Ich weiß.Hochgeschwindigkeitskommunikation:Unterstützt Übertragungsraten von25 Mbps.(10 Mbps im MELSECNET/H-Modus)

  .



• •

  - Ich weiß.Topologie mit zwei Ringen:Verbessert die Zuverlässigkeit und Redundanz des Netzes, indem ein alternativer Kommunikationsweg bei Kabelbruch oder Stationsfehlern bereitgestellt wird

  .



• •

  - Ich weiß.Große Netzkapazität: Unterstützt bis 64 Stationen.in einem PLC-zu-PLC-Netzwerk (1 Steuerstation, 63 normale Stationen) und bis zu65 Stationen.in einem Fern-E/A-Netz (1 Fernmasterstation, 64 Fern-E/A-Stationen)

  .



• •

  - Ich weiß.Erweiterte Entfernung:Unterstützt eine Gesamtnetzwerkdistanz von bis zu30 km., wobei die maximalen Abstände zwischen den Stationen je nach Kabeltyp und Übertragungsgeschwindigkeit zwischen 200 m und 1 km liegen

  .



• •

  - Ich weiß.Hohe Datenkapazität:Das Unternehmen bietet erhebliche Netzpunkte: LX/LY (8192 Punkte), LB (16384 Punkte) und LW (16384 Punkte)

  .



• •

  - Ich weiß.Außenstromversorgung:Mit einer externen Stromversorgung (DC 20,4-31,2 V) für eine verbesserte Betriebsstabilität

  .



• •

  - Ich weiß.Robustes Kommunikationsprotokoll:Nutzt eine Token-Bus-Kommunikationsmethode, Frame-Synchronisierung und HDLC-Framenformat mit CRC-Fehlerkontrolle und Timeout-Wiederversuch für die Datenintegrität

  .



- Ich weiß.- Ich weiß.QJ71LP21S-25Material und primäre Anwendungen - Ich weiß.

• •

  - Ich weiß.Material: Das Modul besteht aus industriellen elektronischen Komponenten, die in der Regel eine Leiterplatte (PCB) mit integrierten Schaltkreisen, optischen Schnittstellen,mit einer Breite von mehr als 20 mm,Die spezifische Materialzusammensetzung ist ein Mitsubishi-Eigentum, ist aber für eine langlebige und zuverlässige Bedienung in industriellen Umgebungen konzipiert.

• •

  - Ich weiß.Hauptanwendungen:Es wird häufig in großtechnischen Automationssystemen eingesetzt, die eine schnelle und zuverlässige Datenübertragung erfordern, einschließlich:

  • •

    - Ich weiß.Fabrikautomation: Anbindung mehrerer SPS, Remote-E/A-Stationen und intelligenter Geräte-Stationen auf einer großen Produktionsfläche

    .



  • •

    - Ich weiß.Prozesssteuerung:Überwachung und Steuerung verteilter Prozesse in Industriezweigen wie Chemie, Öl und Gas und Wasserbehandlung

    .



  • •

    - Ich weiß.Stromverteilungssysteme:Integration von Steuerungs- und Überwachungssystemen in Stromerzeugungs- und Verteilungsanlagen

    .



- Ich weiß.- Ich weiß.QJ71LP21S-25Schlüsselparameter - Ich weiß.

Die folgende Tabelle fasst die wichtigsten Spezifikationen des Mitsubishi QJ71LP21S-25 Moduls zusammen.
