Q80BD-J71LP21S-25 Mitsubishi Universalmodell Redundante Stromversorgungsmodul

Name: Q80BD-J71LP21S-25 Mitsubishi Universalmodell Redundante Stromversorgungsmodul
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q80BD-J71LP21S-25
Price: 10000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Japan
Markenname:	MITSUBISHI
Zertifizierung:	CE
Modellnummer:	Q80BD-J71LP21S-25

Ausführliche Information

Herkunftsort:

Japan

Markenname:

MITSUBISHI

Zertifizierung:

Modellnummer:

Q80BD-J71LP21S-25

Marke:

Mitsubishi

Modenl -Nummer:

Q80BD-J71LP21S-25

Ursprungsland:

JAPAN

Programmkapazität:

8 k-Schritte

Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung):

0,12 μs

Eingang:

100 bis 240 V Wechselstrom

Ausgabe:

5 V DC/3 A

Typ:

Überflüssiges Stromversorgungs-Modul

Hervorheben:

High Light

Hervorheben:

analoger Interface-Baustein

Diodenredundanzmodul

Handelsinformationen

Min Bestellmenge:

Preis:

Contact

Verpackung Informationen:

neu und ursprünglich

Lieferzeit:

5-7 Tage

Zahlungsbedingungen:

T/T, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

100

Produkt-Beschreibung

Mitsubishi Universal Modell Q80BD-J71LP21S-25 Redundantes Stromversorgungsmodul

Q80BD-J71LP21S-25 Beschreibung

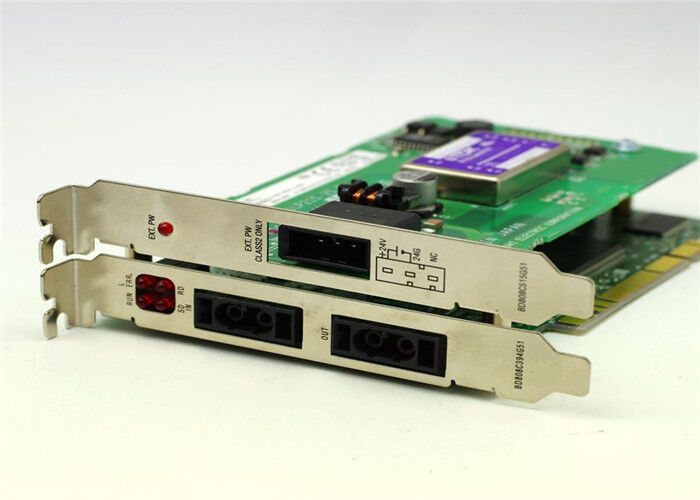

Der Mitsubishi Q80BD-J71LP21S-25 ist eine spezielle Schnittstellenkarte, die für die MELSEC Q-Serie von speicherprogrammierbaren Steuerungen (SPS) entwickelt wurde. Dieses Modul fungiert als Hauptbasis-Einheitsschnittstelle und ermöglicht eine Hochgeschwindigkeits-Datenkommunikation zwischen der CPU der SPS und einem MELSECNET/H-Netzwerk über Koaxialbus-Verbindungen. Es ist für groß angelegte, verteilte Steuerungssysteme konzipiert, die hohe Zuverlässigkeit und deterministischen Datenaustausch erfordern, wie sie beispielsweise in der Fabrikautomation, der Prozesssteuerung und in Großmaschinen zu finden sind. Das Modul ermöglicht den Aufbau eines leistungsstarken und widerstandsfähigen Steuerungsnetzwerks, in dem mehrere SPS nahtlos Daten austauschen können.

Q80BD-J71LP21S-25 Merkmale

•
MELSECNET/H Koaxialbus-Verbindung: Stellt ein Hochgeschwindigkeits-Echtzeit-Steuerungsnetzwerk unter Verwendung zuverlässiger Koaxialkabel her, das sich für die Erstellung eines Datenverbindungssystems zwischen mehreren SPS-Stationen eignet.
•
Hauptbasis-Einheitsschnittstelle: Wird direkt in die Hauptbasiseinheit einer SPS der Q-Serie installiert und dient als primäre Netzwerkschnittstelle für die Steuerstation.
•
Hochgeschwindigkeits-Datenübertragung: Unterstützt schnelle zyklische Übertragung und transiente Übertragung für einen effizienten Datenaustausch und Messaging zwischen Netzwerkmodulen.
•
Netzwerkdiagnose: Verfügt über umfassende Diagnosefunktionen zur Überwachung des Netzwerkstatus, zur Erkennung von Fehlern und zur Vereinfachung der Systemwartung, wodurch die Gesamtzuverlässigkeit des Systems verbessert wird.
•
Unterstützung redundanter Funktionen: Kann als Teil eines redundanten Systems verwendet werden, um die Verfügbarkeit zu erhöhen und Ausfallzeiten in kritischen Anwendungen zu verhindern.
•
Einfache Konfiguration: Netzwerkparameter und Datenverbindungseinstellungen können bequem mit GX Works2, der Standard-Engineering-Software von Mitsubishi Electric, konfiguriert werden.

Q80BD-J71LP21S-25 Material & Anwendungen

•
Material: Das Modul ist mit einem robusten Metallgehäuse konstruiert und verwendet hochwertige elektronische Komponenten auf einer Leiterplatte, die für industrielle Haltbarkeit ausgelegt ist.
•
Primäre Anwendungen: Dieses Modul wird in Anwendungen eingesetzt, die ein robustes und schnelles SPS-Netzwerk erfordern, einschließlich:
- •
  Fabrikautomatisierung (FA)-Systeme
- •
  Hochgeschwindigkeits-Produktionsliniensteuerung
- •
  Prozessleitsysteme
- •
  Groß angelegte Gebäudemanagementsysteme
- •
  Systeme, die einen deterministischen Datenaustausch zwischen mehreren Controllern erfordern.

Q80BD-J71LP21S-25 Wichtige Parameter

Die folgende Tabelle listet die wichtigsten technischen Spezifikationen für das Modul Q80BD-J71LP21S-25 auf.

Parameter	Spezifikation
Modell	Q80BD-J71LP21S-25
Produktserie	MELSEC Q-Serie
Modultyp	MELSECNET/H Koaxialbus-Schnittstellenkarte (für Hauptbasis)
Netzwerktyp	MELSECNET/H (Koaxialbus)
Übertragungsgeschwindigkeit	25 Mbit/s
Verbindungsmethode	Koaxialbus (spezielles Koaxialkabel)
Montageposition	Hauptbasiseinheit (belegt 1 Steckplatz)
Erforderliche Stromversorgung	5 VDC vom Stromversorgungsmodul der Basiseinheit
Maximale Stationen pro Netzwerk	64 Stationen
Maximale Verbindungspunkte pro Station	8.192 Punkte (zyklische Übertragung)
Betriebstemperatur	0 °C bis 55 °C
Lagertemperatur	-25 °C bis 75 °C
Kompatible Software	GX Works2, GX Developer
Standards / Zertifizierungen	CE, UL, cUL usw. (Bitte überprüfen Sie dasaktuelle Handbuch für eine vollständige Liste)

性能仕様

1ネットワークあたりの最大リンク点数	LX/LY
	LB
	LW
1局あたりの最大リンク点数	PC間ネット
通信速度
最大接続局数	PC間ネット
1ネットワークの総延長距離
最大局間距離
通信ケーブル
適合コネクタ
最大ネットワーク数
最大グループ数
伝送路形式
通信方式
同期方式
符号化方式
伝送フォーマット
誤り制御方式
装着可能枚数
装着スロット
占有スロット
外部供給電源	電圧
	電流
DC5V内部消費電流
質量

8192点

16384点(MELSECNET/10モード時:8192点)

・MELSECNET/Hモード,MELSECNET/10モード:{(LY＋LB)÷8＋(2×LW)}≦2000バイト
・MELSECNET/H拡張モード:{(LY＋LB)÷8＋(2×LW)}≦35840バイト

25Mbps／10Mbps

64局(管理局:1,通常局:63)

30km

SIケーブル:200m(25Mbps),500m(10Mbps)
H-PCFケーブル:400m(25Mbps),1km(10Mbps)
広帯域H-PCFケーブル:1km
QSIケーブル:1km

SI／H-PCF／広帯域H-PCF／QSI　光ファイバケーブル

2芯光コネクタプラグ
F06/F08相当品(JIS C5975/5977準拠)

239

32(MELSECNET/10モード時:9)

二重ループ

トークンリング方式

フレーム同期方式

NRZI方式

HDLC準拠(フレーム形式)

CRC(X¹⁶＋X¹²＋X⁵＋1)およびタイムオーバによるリトライ

最大4枚

PCIスロット(ハーフサイズ)

2スロット

DC20.4～31.2V

0.16A

0.46A

0.20kg

一般仕様

使用周囲温度
保存周囲温度
使用周囲湿度
保存周囲湿度
耐振動	JIS B 3502, IEC 61131-2 に適合	断続的な振動がある場合
		連続的な振動がある場合
耐衝撃
使用雰囲気
使用標高
設置場所
オーバボルテージカテゴリ
汚染度

0～55℃

-25～75℃

5～95％RH,結露なきこと

周波数:5～8.4Hz,片振幅:3.5mm
周波数:8.4～150Hz,定加速度:9.8m/s²
掃引回数:X,Y,Z各方向10回

周波数:5～8.4Hz,片振幅:1.75mm
周波数:8.4～150Hz,定加速度:4.9m/s²

JIS B 3502, IEC 61131-2 に適合
(147m/s²,XYZ3方向各3回)

腐食性ガスがないこと

0～2000m

制御盤内

Ⅱ以下

2以下
