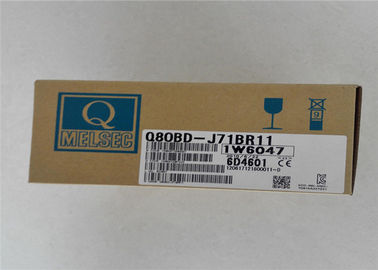

Q80BD-J71BR11 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul
Q80BD-J71BR11 Beschreibung
Das Mitsubishi Q80BD-J71BR11 ist eine MELSECNET/H Koaxialbus-Schnittstellenkarte, die für die Mitsubishi Q-Serie SPS entwickelt wurde
. Sie ermöglicht eine schnelle und zuverlässige Datenkommunikation innerhalb industrieller Automatisierungsnetzwerke und fungiert in einem Einzelbussystem entweder als Master- oder als lokale Station. Diese Karte wird in einem PCI-Steckplatz installiert und unterstützt sowohl japanische als auch englische Betriebssysteme.
Q80BD-J71BR11 Merkmale
- •
Hochgeschwindigkeits-Netzwerkintegration: Ermöglicht die Integration in das MELSECNET/H-Netzwerk, ein Hochleistungs-Steuerungsnetzwerksystem für SPS
.
- •
Kommunikation über Koaxialkabel: Verwendet 3C-2V/5C-2V Koaxialkabel für eine zuverlässige Datenübertragung
.
- •
Große Datenkapazität: Unterstützt umfangreiche Datenaustauschpunkte, einschließlich 8192 LX/LY-Punkte, 16384 LB-Punkte und 16384 LW-Punkte, was die Verarbeitung großer Mengen an E/A- und Registerdaten im gesamten Netzwerk erleichtert
.
- •
Nahtlose Systemintegration: Teil der Q-Serie-Plattform, die für eine flexible und skalierbare Systemkonfiguration zur Erfüllung verschiedener Steuerungsanforderungen konzipiert wurde
.
- •
CC-Link-Kompatibilität: Bietet eine zuverlässige Feldbustechnologie, die in der Lage ist, große Mengen an Bitdaten (z. B. EIN/AUS-Informationen) und Wortdaten (z. B. Analoginformationen) mit hoher Geschwindigkeit zu übertragen, wobei die zyklische Übertragung von der Nachrichtenkommunikation (transiente Übertragung) getrennt wird, um die Aktualität zu gewährleisten
.
Q80BD-J71BR11 Spezifikationen & Materialzweck
Die primären Konstruktionsmaterialien sind typisch für elektronische Komponenten in Industriequalität. Die wichtigste physische Schnittstelle umfasst spezifische Stecker (für 3C-2V-, 5C-2V- oder 5C-FB-Koaxialkabel gemäß JIS-Standards)
.
Sein Hauptzweck ist es, eine leistungsstarke, zuverlässige Netzwerkverbindung für SPS der Q-Serie innerhalb eines MELSECNET/H-Steuerungsnetzwerks bereitzustellen, wodurch ein effizienter Datenaustausch und die Steuerung zwischen mehreren SPS und intelligenten Feldgeräten in einer industriellen Automatisierungsumgebung ermöglicht werden
.
Q80BD-J71BR11 Wichtige Parameter
|
Parameterkategorie
|
Spezifikation
|
| Netzwerktyp |
MELSECNET/H-Schnittstellenkarte (Master/Lokale Station)
|
| Übertragungsmedium |
Koaxialkabel (3C-2V/5C-2V gemäß JIS C3501, 5C-FB gemäß JIS C3502)
|
| Steckertyp |
Stecker für 3C-2V, 5C-2V, 5C-FB
|
| Kommunikationsgeschwindigkeit |
10 Mbit/s
|
| Buskonfiguration |
Einzelbus
|
| Max. Anzahl der anschließbaren Stationen (PC-Netzwerk) |
32 Stationen (1 Master, 31 normale Stationen)
|
| Max. Netzwerkpunkte |
LX/LY: 8192 Punkte
LB: 16384 Punkte (2 KB)
LW: 16384 Punkte (32 KB)
|
| Netzwerk-Gesamtdistanz |
300 m (mit 3C-2V), 500 m (mit 5C-2V/5C-FB). Erweiterbar auf 2,5 km mit Repeatern
|
| Kommunikationsmethode |
Token-Bus
|
| Synchronisationsmethode |
Rahmensynchronisationsmethode
|
| Interner Stromverbrauch (5 VDC) |
0,67 A
|
| Gewicht |
0,11 kg
|
| Installationssteckplatz |
PCI-Bus |
Modell: Q80BD-J71BR11.
PCI Q80BD-J71BR11 Bus.
Kompatibel mit japanischem/englischem Betriebssystem.
Q80BD-J71BR11 3C-2V/5C-2V Koaxialkabel.
Einzelbus.
Controller-Netzwerk (Steuerungs-/Normalstation)
Mitsubishi Q80BD-J71BR11
Modell: Q80BD-J71LP21S-25.
PCI MITSUBISHI Q80BD-J71BR11 Bus.
Kompatibel mit japanischem/englischem Betriebssystem.
SI/QSI/H-PCF/Breitband-H-PCF-Glasfaserkabel MITSUBISHI Q80BD-J71BR11.
Doppelschleife.
Controller-Netzwerk (Steuerungs-/Normalstation).
Mit externer MITSUBISHI Q80BD-J71BR11 Stromversorgungsfunktion
Modell: Q80BD-J71GP21-SX.
PCI-Bus/PCI-X-Bus.
Kompatibel mit japanischem/englischem Betriebssystem.
Multimode-Glasfaserkabel.
Doppelschleife.
Controller-Netzwerk (Steuerungs-/Normalstation)
Modell: Q80BD-J71LP21G.
PCI-Bus.
Kompatibel mit japanischem/englischem Betriebssystem.
GI-50/125-Glasfaserkabel.
Doppelschleife.
Controller-Netzwerk (Steuerungs-/Normalstation)
Modell: Q80BD-J71GP21S-SX.
PCI-Bus/PCI-X-Bus.
Kompatibel mit japanischem/englischem Betriebssystem.
Multimode-Glasfaserkabel.
Doppelschleife.
Controller-Netzwerk (Steuerung/Normal Q80BD-J71BR11 Station).
Mit externer Stromversorgungsfunktion
|
Attribut
|
Wert
|
|
Zur Verwendung mit
|
MELSEC Q-Serie
|
|
Anzahl der E/A
|
2048
|
|
Herstellerserie
|
MELSEC Q
|
|
Eingabetyp
|
Analog, Digital
|
|
Spannungskategorie
|
5 V DC
|
|
Ausgabetyp
|
Analog, Digital
|
|
Kommunikationsporttyp
|
RS232C
|
|
Programmkapazität
|
32 kB
|
|
Programmierschnittstelle
|
Computer, Bedienfeld
|
|
Länge
|
89,3 mm
|
|
Maximale Eingänge/Ausgänge
|
8192
|
|
Anzahl der Kommunikationsports
|
1
|
|
Breite
|
27,4 mm
|
|
Maximale Betriebstemperatur
|
+55 °C
|
|
Abmessungen
|
89,3 x 27,4 x 98 mm
|
|
Tiefe
|
98 mm
|
|
Batteriepufferung
|
Ja
|
|
Minimale Betriebstemperatur
|
0 °C
|
|
Montageart
|
DIN-Schiene
|
|
Speicher
|
94 kB
|
Modell: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Modell: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Modell: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Modell: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
