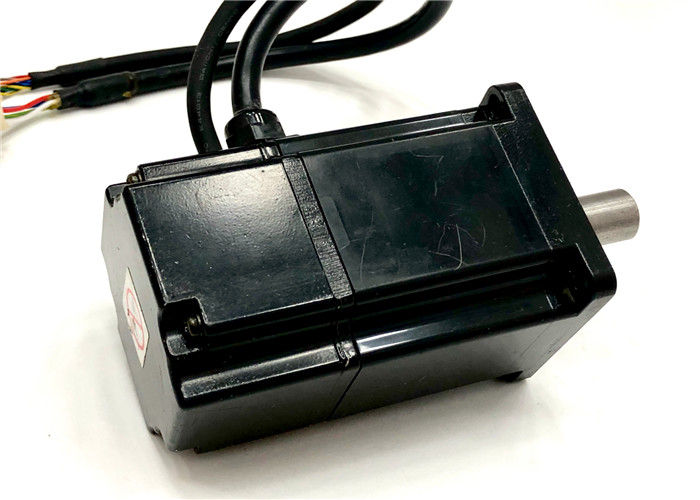

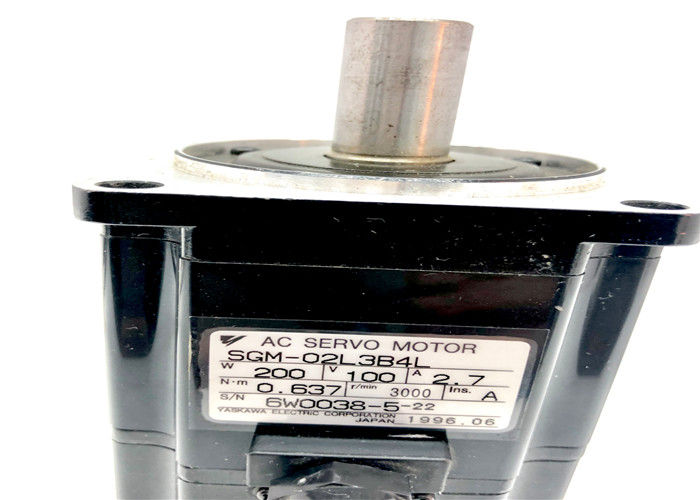

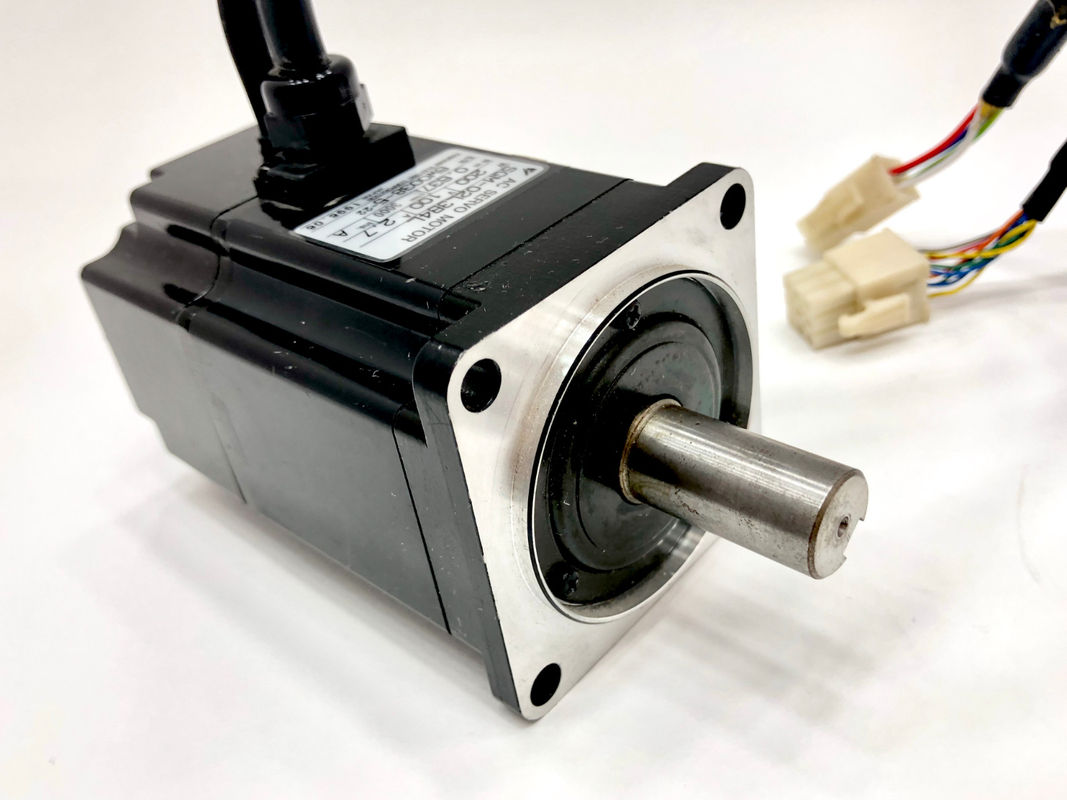

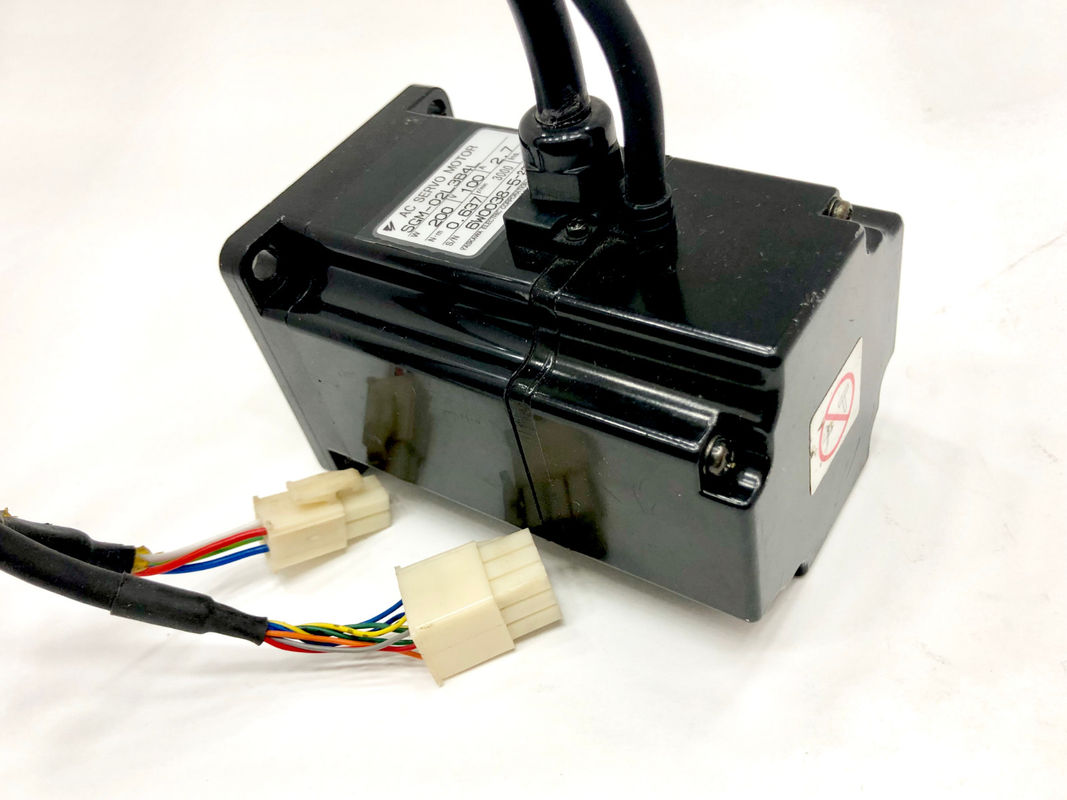

Yaskawa 100W Servo-SGM-02L3B4L industrieller Servomotor Motor-Wechselstroms 3000RMP

Wenn ein Strom, ich, Durchlauf durch eine Spule, es ein Magnetfeld mit zwei Pfosten (Nord und Süd) in dieser Spule verursacht. Das erzeugte Magnetfeld H ist zum gegenwärtigen I. proportional. Das Magnetfeld H hat eine sinusförmige räumliche Verteilungseigenschaft und wandelt Polarität jede Halbperiode von 180°e. um. So werden drei Magnetfelder, ha, HB und B HC, erzeugt, wenn der Dreiphasenständerstrom, die IA, die IBB und IC, an den Ständerwicklungen angewendet werden. Die Phasenverschiebung 120ºe von Dreiphasenständer Umlaufrendite eine Phasenverschiebung 120ºe auf den drei Magnetfeldern, ha, HB und B HC. Der Weg dieser magnetischen Flüsse ist durch den Rotor und die Ständerlaminierungen.

Das resultierende Magnetfeld an jedes Mal sofortigem ist mit der Summe der Magnetfelder, ha, HBB und HC, an diesem Augenblick des spezifischen Zeitpunktes gleichwertig. Das resultierende Magnetfeld dreht sich wie in Abb. 2,5 gezeigt. Die Zeit sofortiges (1) vom Dreiphasenständerstrom, der im Abb. 2,5 gezeigt wird, erbringt ein maximales Magnetfeld ha wegen des Höchstwertes von Phase gegenwärtiges A und ein Magnetfeld HB und ein B HC mit dem Umfang, der einer Hälfte des Grenzwerts gleich ist. Das resultierende Magnetfeld während dieses Zeitaugenblicks hat die Richtung von ha. In ähnlicher Weise wird dieser gleiche Prozess während der anderen Zeitaugenblicke zwei (2) obwohl sechs (6) wiederholt und erbringt ein synchron drehendes Magnetfeld mit konstantem Scheitelwert. So verursacht dieses drehende Magnetfeld, das durch die Dreiphasenstrom angewendet werden an den Ständerwicklungen erzeugt wird, elektrische Strom in den Rotorstangen, wenn der magnetische Fluss von den Ständerschnitten über den Rotorstangen.

Diese Rotorstrom erzeugen ein Magnetfeld auf dem Rotor mit gegenüberliegender Polarität in Bezug auf den Ständer. Da gegenüberliegende Pfosten anziehen, folgt der Rotor dem drehenden Magnetfeld des Ständers mit dem Ergebnis einer Rotation des Rotors, der des Ständers etwas langsamer als das drehende Magnetfeld ist. Dieser Unterschied bezüglich der Drehzahl zwischen den Drehfeldern des Ständers und den Rotorstangen wird die Beleggeschwindigkeit genannt, die in diesem Kapitel besprochenes folgendes ist. Um das erforderliche Drehmoment zu produzieren, nur eine kleine Beleggeschwindigkeit wird angefordert um den notwendigen Rotorstrom wegen des kleinen Widerstands der kurzgeschlossenen Rotorstangen [40] zu produzieren. So entwickelt der Rotor ein Drehmoment, das zum Produkt der Ständer- und Rotorstrom proportional ist.
