MCDHT3520 750W Panasonic Servomotor Servo AC 200 ~ 240VAC Versorgung 30A 240 V Belastung
Produktdetails:
| Herkunftsort: | Japan |
| Markenname: | Panasonic |
| Zertifizierung: | CE |
| Modellnummer: | MCDHT3520 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Contact |
| Verpackung Informationen: | neu und ursprünglich |
| Lieferzeit: | 3-5days |
| Zahlungsbedingungen: | T/T, West-Unionm, PAYPAL |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Brand: | Panasonic | model number: | MCDHT3520 |
|---|---|---|---|
| Country of origin: | Japan | Type: | Servo Motor |
| Power - Rated: | 50W | Voltage - Rated: | 100, 200VAC |
| RPM: | 3000 RPM | Weight: | 0.705 lb (319.78g) |
| Hervorheben: | AC Servomotor,elektrischer Servomotor |
||
Produkt-Beschreibung
MCDHT3520 750W Panasonic Servomotor Servo AC 200 ~ 240VAC Versorgung 30A 240 V Belastung
Beschreibung des Produkts

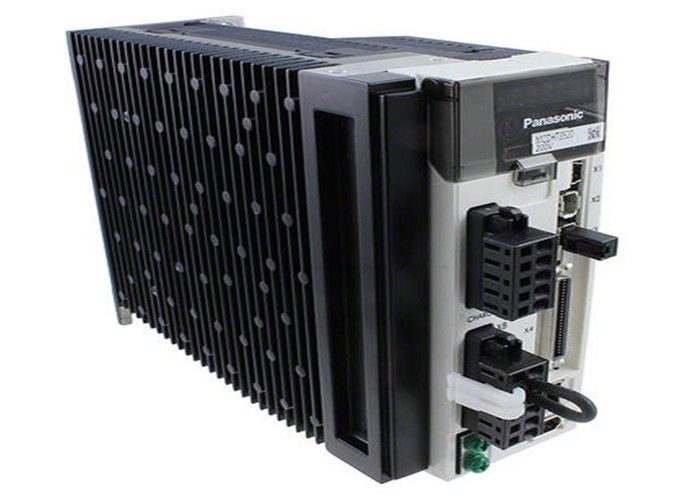

Der Panasonic MCDHT3520 ist ein leistungsstarker, mehrmodischer Servoantrieb der MINAS der Serie A5 Dieser 750 Watt-Antrieb ist für eine breite Palette von Servomotoren konzipiert.Flexibilität für verschiedene mechanische AufbautenEs unterstützt fortgeschrittene Steuerungsarten und verfügt über eine robuste Kommunikationsoberfläche für eine nahtlose Integration in automatisierte Systeme
Produktmerkmale
- •
- Ich weiß.Mehrsteuerungsmodus: Unterstützt Positionssteuerung, Drehzahlsteuerung, Drehmomentsteuerung und Vollschlussschleife, so dass flexible Anpassung an unterschiedliche Anwendungsanforderungen möglich ist
. - •
- Ich weiß.High-Resolution Feedback : Kompatibel mit hochauflösenden absoluten (17-Bit/131.072 ppr) und inkrementellen (20-Bit/1,048,576 ppr) -Coder, die eine außergewöhnliche Positionierungsgenauigkeit und einen stabilen Niedriggeschwindigkeitsbetrieb gewährleisten
. - •
- Ich weiß.Erweiterte Kommunikationsschnittstellen : Ausgestattet mit USB-, RS-232 und RS-485-Anschlüssen für einfache Parameterkonfiguration, Überwachung und Integration in Steuerungsnetzwerke (bis zu 31 Antriebe über RS-485)
. - •
- Ich weiß.Umfassende E/A-Optionen : Funktionen umfangreiche digitale und analoge E/A (10 DI, 6 DO, 3 AI, 2 AO) und Impuls-Eingänge/Ausgänge für flexible Verbindung mit verschiedenen Steuerungen und Sensoren
. - •
- Ich weiß.Eingebettete Sicherheitsfunktionen: enthält Sicherheitsmerkmale, die internationalen Standards entsprechen und die Betriebssicherheit in automatisierten Umgebungen verbessern
. - •
- Ich weiß.Hochgeschwindigkeitsleistung : bietet eine hohe Frequenzantwort (2,3 kHz) und unterstützt einen Hochgeschwindigkeitsimpuls (bis zu 4 Mpps mit Leitungsträger), wodurch eine schnelle und präzise Bewegungssteuerung ermöglicht wird
.
Produktspezifikationen und Materialeinsatz
- •
- Ich weiß.Material : Der Antrieb ist aus industriellen elektronischen Komponenten hergestellt und für Langlebigkeit, wirksame Wärmeableitung und Schutz vor elektromagnetischen Störungen in einem Metallchassis untergebracht.
- •
- Ich weiß.Verwendung : hauptsächlich in der industriellen Automatisierung zur präzisen Bewegungssteuerung eingesetzt.
- •
Industrielle Roboter und CNC-Maschinen
- •
Ausrüstung für die Herstellung von Halbleitern (z. B. Druckverbindungsmaschinen, Drahtverbindungsmaschinen)
- •
Verpackungsmaschinen und automatisierte Montageanlagen
- •
Präzisionspositionierungssysteme und X-Y-Tabellen
- •
Wichtige Parameter
Die wichtigsten technischen Spezifikationen des Panasonic MCDHT3520-Servoantriebs sind in der nachstehenden Tabelle zusammengefasst.
|
Kategorie der Parameter |
Spezifikation |
|
|---|---|---|
| - Ich weiß.Nennleistung - Ich weiß. |
750 Watt
|
|
| - Ich weiß.Max. Ausgangsstrom- Ich weiß. |
30 A
|
|
| - Ich weiß.Nennstrom - Ich weiß. |
20 A |
|
| - Ich weiß.Versorgungsspannung (Hauptkreis)- Ich weiß. |
Einfache/3-Phase 200 V bis 240 VAC (+10% -15%), 50/60 Hz
|
|
| - Ich weiß.Kontrollmethoden - Ich weiß. |
Position, Geschwindigkeit, Drehmoment, vollständig geschlossene Steuerung |
|
| - Ich weiß.Unterstützung für Encoder- Ich weiß. | Absolute |
17 Bit (131.072 ppr)
|
| Inkrementelle |
20 Bit (1,048,576 ppr)
|
|
| - Ich weiß.Pulse-Eingangsfrequenz - Ich weiß. | Linienführer |
Bis zu 4 Mpps
|
| mit einer Breite von mehr als 20 mm |
bis zu 500 kpp
|
|
| - Ich weiß.Kommunikationsschnittstellen - Ich weiß. |
USB, RS-232, RS-485
|
|
| - Ich weiß.Digitale Eingänge (DI) - Ich weiß. |
10
|
|
| - Ich weiß.Digitale Ausgänge (DO) - Ich weiß. |
6
|
|
| - Ich weiß.Analog-Eingänge (AI) - Ich weiß. |
3 (1x 16-Bit, 2x 12-Bit)
|
|
| - Ich weiß.Analog-Ausgänge (AO)- Ich weiß. |
2
|
|
| - Ich weiß.Regeneration.- Ich weiß. |
Eingebundener regenerativer Widerstand (externer Widerstand aktiviert)
|
|
| - Ich weiß.Abmessungen (W x H x D) - Ich weiß. |
65 mm x 150 mm x 170 mm |
|
| - Ich weiß.Gewicht.- Ich weiß. |
10,6 kg |
|
| - Ich weiß.Betriebstemperatur- Ich weiß. |
0°C bis 55°C
|
