AJ65BT-64RD3 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul Rot

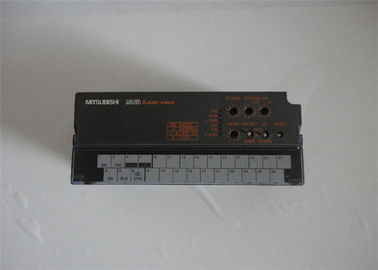

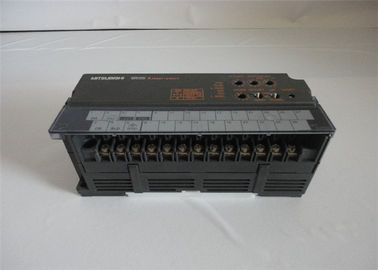

Name: AJ65BT-64RD3 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul Rot
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: AJ65BT-64RD3
Price: 10000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Japan
Markenname:	MITSUBISHI
Zertifizierung:	CE
Modellnummer:	AJ65BT-64RD3

Ausführliche Information

Herkunftsort:

Japan

Markenname:

MITSUBISHI

Zertifizierung:

Modellnummer:

AJ65BT-64RD3

Marke:

Mitsubishi

Modenl -Nummer:

AJ65BT-64RD3

Ursprungsland:

Japan

Programmkapazität:

8 k-Schritte

Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung):

0,12 μs

Eingang:

24VDC

Ausgabe:

12/24VDC (0,5a).

Typ:

Überflüssiges Stromversorgungs-Modul

Hervorheben:

High Light

Hervorheben:

analoger Interface-Baustein

plc-Stromversorgungsmodul

Trading Information

Min Bestellmenge:

Preis:

Contact

Verpackung Informationen:

neu und ursprünglich

Lieferzeit:

5-7 Tage

Zahlungsbedingungen:

T/T, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

100

Produkt-Beschreibung

AJ65BT-64RD3 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul

AJ65BT-64RD3 Beschreibung

Der AJ65BT-64RD3 dient als CC-Link Remote-I/O-Modul, das für Temperaturmessungen bestimmt ist. Er fungiert als Slave-Station in einem CC-Link-Netzwerk und ermöglicht die zentrale Überwachung und Steuerung durch eine Master-SPS (z. B. Mitsubishi Q-Serie). Das Modul ist für hochpräzise Temperaturerfassung in Umgebungen wie Umweltschutz, chemische Industrie, Elektronik und elektrische Anwendungen konzipiert. Seine Hauptaufgabe ist die Schnittstelle zu 3-Draht-Pt100- oder JPt100-Sensoren, die Digitalisierung der analogen Temperatursignale und die Übertragung der Daten über den CC-Link-Bus an das zentrale Steuerungssystem.

AJ65BT-64RD3 Merkmale

1.
Hochpräzisionsmessung: Das Modul bietet eine außergewöhnliche Genauigkeit mit einer Abweichung von ±0,1 % bei einer Umgebungstemperatur von 25±5°C. Selbst unter breiteren Temperaturbedingungen (unter 20°C oder über 30°C) behält es eine Genauigkeit von ±0,25 % bei.

.
2.
3-Draht-Anschluss für verbesserte Genauigkeit: Es verwendet eine 3-Draht-Anschlussmethode für die Platin-Widerstandsthermometer. Diese Konfiguration hilft, den Leitungswiderstand zu kompensieren, wodurch Messfehler im Vergleich zu 2-Draht-Konfigurationen erheblich reduziert und zuverlässigere Daten gewährleistet werden..
3.
Schnelle Umwandlungsgeschwindigkeit: Jeder Kanal hat eine Umwandlungszeit von 40 ms, was eine relativ schnelle Abtastung von Temperaturänderungen über alle vier Kanäle ermöglicht..
4.
CC-Link-Netzwerkintegration: Als CC-Link Ver.2.0 kompatibles Slave-Modul unterstützt es Hochgeschwindigkeitskommunikation mit bis zu 10 Mbit/s. Dies ermöglicht eine verteilte Steuerung, bei der das Modul in der Nähe der Temperatursensoren installiert werden kann, wodurch die Verkabelungskosten reduziert und die Systemzuverlässigkeit verbessert werden..
5.
Elektrische Isolation: Das Modul bietet eine Optokoppler-Isolation zwischen den Pt100-Sensoreingangsschaltungen und dem CC-Link-Kommunikationsbus, wodurch die Störfestigkeit verbessert und das System vor Erdpotentialdifferenzen geschützt wird..

AJ65BT-64RD3 Material & Anwendungen

Der Aufbau des Moduls umfasst elektronische Komponenten, die auf einer Leiterplatte montiert und in einer kompakten Einheit untergebracht sind. Externe Anschlüsse erfolgen über robuste Schraubklemmen (M3,5-Schrauben) sowohl für die Kommunikations-/Stromversorgung als auch für die Sensor-Ein-/Ausgangssignale. Die Hauptmaterialverwendung konzentriert sich auf zuverlässige Elektronik in Industriequalität, die für den Langzeitbetrieb ausgelegt ist.

Seine Hauptanwendung ist die industrielle Automatisierung zur präzisen Temperaturüberwachung. Typische Anwendungsfälle sind:

•
Prozessindustrien: Überwachung der Reaktionstemperaturen in chemischen Anlagen oder Temperaturregelung in Umweltschutzeinrichtungen..
•
Fertigung: Temperaturüberwachung in der Elektronikkomponentenproduktion, der Batterieherstellung und verschiedenen elektrischen Systemen..
•
Geräteintegration: Dient als kritische Komponente in Maschinen, die ein hochauflösendes Temperatur-Feedback für Regelkreise benötigen.

AJ65BT-64RD3 Wichtige technische Parameter

Die wesentlichen technischen Spezifikationen des AJ65BT-64RD3 sind in der folgenden Tabelle zusammengefasst.

Parameter	Spezifikation
Anzahl der Kanäle	4 Kanäle (4CH)
Kompatible Sensoren	Pt100, JPt100 (3-Draht-Typ)
Temperaturbereich	-180°C bis 600°C (für Pt100 und JPt100)
Auflösung	0,025°C
Umwandlungsgeschwindigkeit	40 ms pro Kanal
Ausgabewert	16-Bit-Binär (-1800 bis 6000) / 32-Bit-Binär (-180000 bis 600000)
Genauigkeit	±0,1 % (bei 25±5°C); ±0,25 % (bei 30°C)
Versorgungsspannung	DC 24V (允许范围 DC 18-30V)
Belegte CC-Link-Stationen	4 Stationen
Isolation	Optokoppler-Isolation zwischen Sensoreingang und CC-Link
Abmessungen (H x B x T)	65 mm x 151,9 mm x 63 mm
Gewicht	0,38 kg

AJ65BT-64RD3 Spezifikationen

Anzahl der Kanäle
Digitalausgang	Gemessener Temperaturwert
Messmethode
Anwendbarer Widerstandstemperaturdetektor
Gemessener Temperaturbereich	Pt100
	JPt100
Ausgangsstrom der Temperaturerfassung
Auflösung
Gesamtgenauigkeit (Genauigkeit für Maximalwert)	Umgebungstemperatur: 25±5 ﾟC
	Umgebungstemperatur: weniger als 20 °C, mehr als 30 °C
Umwandlungsgeschwindigkeit
Isolationsmethode
Dielektrische Spannungsfestigkeit
Isolationswiderstand
Stationstyp
Anzahl der belegten Stationen
Modul-Stromversorgung	Spannung
	Strom
	Zulässige kurzzeitige Stromausfallzeit
Externe Schnittstelle
Kommunikationskabel
Außenabmessungen	Höhe
	Breite
	Tiefe
Gewicht

4 Kanäle

16-Bit-Binärwert mit Vorzeichen (-1800...6000: Wert auf die erste Dezimalstelle × 10)
32-Bit-Binärwert mit Vorzeichen (-180000...600000: Wert auf die dritte Dezimalstelle × 1000)

3-Draht-Methode

Pt100, JPt100

-180...600 ˚C

1 mA

0,025 ˚C

±0,1 %

±0,25 %

40 ms/Kanal

Zwischen Platin-RTD-Eingang und CC-Link-Übertragung: Optokoppler
Zwischen Kanälen: Nicht-Isolation

Zwischen Charge des Stromversorgungssystems und Masse, zwischen Charge des Stromversorgungssystems und Charge des Kommunikationssystems, zwischen Charge des Kommunikationssystems und Charge des Temperatureingangs, zwischen Charge des Temperatureingangs und Masse: 500 V AC 1 Minute

Remote-Gerätestation (Ver. 1 Remote-Gerätestation)

4 Stationen

24 V DC (18...30 V DC)

0,17 A

1 ms

Kommunikationsteil, Modul-Stromversorgungsteil: 7-Punkt-Zweiteil-Klemmenblock (M3,5-Schraube)
E/A-Teil: 27-Punkt-Zweiteil-Klemmenblock (M3,5-Schraube)

CC-Link-spezifisches Kabel

65 mm

151,9 mm

63 mm

0,38 kg

AJ65BT-64RD3 Allgemeine Spezifikationen

Betriebsumgebungstemperatur
Lagertemperatur
Betriebsumgebungsfeuchtigkeit
Lagerumgebungsfeuchtigkeit
Vibrationsfestigkeit	Konform mit JIS B 3502 und IEC 61131-2	Unter intermittierender Vibration
		Unter kontinuierlicher Vibration
Schockfestigkeit
Betriebsatmosphäre
Betriebshöhe
Installationsort
Überspannungskategorie
Verschmutzungsgrad

0...55 ˚C

-20...75 ˚C

10...90 %RH, nicht kondensierend

Frequenz: 5...8,4 Hz, Amplitude: 3,5 mm
Frequenz: 8,4...150 Hz, Beschleunigung: 9,8 m/s²
Sweep-Anzahl: 10 Mal in X-, Y-, Z-Richtung

Frequenz: 5...8,4 Hz, Amplitude: 1,75 mm
Frequenz: 8,4...150 Hz, Beschleunigung: 4,9 m/s²

Konform mit JIS B 3502 und IEC 61131-2
(147 m/s², 3 Mal in 3 Richtungen X, Y, Z)

Keine korrosiven Gase

0...2000 m

In einem Schaltschrank

II oder weniger

2 oder weniger
