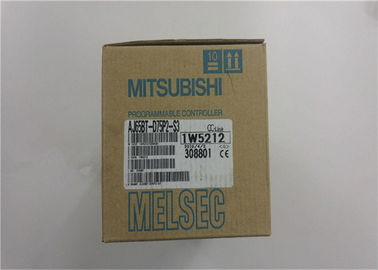

AJ65BT-D75P2-S3 Mitsubishi Universalmodell Redundante Stromversorgungsmodul

AJ65BT-D75P2-S3 Mitsubishi Universalmodell Redundante Stromversorgungsmodul

Produktdetails:

Herkunftsort: Japan
Markenname: MITSUBISHI
Zertifizierung: CE
Modellnummer: AJ65BT-D75P2-S3

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: Contact
Verpackung Informationen: neu und ursprünglich
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 100
Bestpreis Kontakt

Detailinformationen

Marke: Mitsubishi Modenl -Nummer: AJ65BT-D75P2-S3
Ursprungsland: Japan Programmkapazität: 8 k-Schritte
Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung): 0,12 μs Eingang: 24VDC
Ausgabe: 12/24VDC (0,5a). Typ: Überflüssiges Stromversorgungs-Modul
Hervorheben:

analoger Interface-Baustein

,

Diodenredundanzmodul

Produkt-Beschreibung

AJ65BT-D75P2-S3 Mitsubishi Universal Model Redundantes Netzteilsmodul





AJ65BT-D75P2-S3Beschreibung

DieMitsubishi AJ65BT-D75P2-S3Ist aCC-Link Dediziertes PositionierungsmodulEntwickelt für die MITSUBISHI MELSEC -Serien -Plcs. Es dient als intelligente Gerätestation innerhalb des CC-Link-Netzwerks und spezialisiert sich auf die Bewegungssteuerung für die Bewegung für industrielle Automatisierung. Dieses Modul unterstützt2-Achsen-KontrolleMit Funktionen für den unabhängigen Betrieb, lineare Interpolation und kreisförmige Interpolation. Es wird üblicherweise in Anwendungen verwendet, die eine genaue Positionierung erfordern, wie z. B. CNC -Maschinen, Roboterarme und automatisierte Produktionslinien. Das Modul kommuniziert über CC-Link und ermöglicht eine nahtlose Integration in andere SPS- und Remote-E/A-Geräte und unterstützt eine breite Palette von Kontrolleinheiten (MM, Zoll, Grad, Impuls) für Flexibilität in verschiedenen industriellen Umgebungen.

AJ65BT-D75P2-S3Merkmale

  • Hochgeschwindigkeitspositionierung: Unterstützt eine maximale Ausgangsimpulsfrequenz von400 KPPs(Differentialausgabe) oder200 kpps(Open-Collector-Ausgang), die schnelle und präzise Motorkontrolle ermöglichen.
  • Erweiterte Interpolationsfunktionen: Bietet2-Achse lineare und kreisförmige InterpolationUnd synchronisierte Bewegung von zwei Achsen für komplexe Pfadtrajektorien ermöglichen.
  • Flexible Steuermodi: Unterstützt mehrere Kontrollmethoden einschließlichPTP (Point-to-Point) -Kontrolle, Pfadregelung (linear/ARC), Geschwindigkeitsregelung und Switching-Steuerung der Geschwindigkeitsposition, anpassungsfähig an verschiedene Automatisierungsanforderungen.
  • CC-Link-Netzwerkintegration: Funktionen alsIntelligente GerätestationBeschäftigten Sie 4 Stationen im CC-Link-Netzwerk. Es ermöglicht den Echtzeit-Datenaustausch mit Master-SPS und anderen Remote-Geräten, wodurch die Systemkonfiguration vereinfacht wird.
  • Große Speicherkapazität: Speichert bis zu600 Positionierungsdatenpunkte pro Achse, Mit Parametern und Datensicherung über Flash ROM (kein Batterie für die Aufbewahrung erforderlich).
  • Robustes Design: Arbeitet zuverlässig in industriellen Umgebungen mit einem breiten Stromversorgungsbereich (DC 20,4–26,4 V) und kompakten Abmessungen (80 mm × 170 mm × 63,5 mm). Es verfügt über einen 36-poligen Stecker für sichere Servomotoranschlüsse.

AJ65BT-D75P2-S3Materialien und Anwendungen

Materialien

  • Das Modul ist mit konstruiertKomponenten für Industriequalität, Einschließlich eines robusten Gehäuses, das gegen elektrische Rauschen und Schwingungen resistent ist. Interne Schaltkreise sind für eine stabile Signalverarbeitung ausgelegt, und Anschlüsse werden entwickelt, um die Haltbarkeit unter harten Bedingungen zu gewährleisten.

AJ65BT-D75P2-S3Primäranwendungen

  • Fabrikautomatisierung: Steuert Servomotoren in Fördersystemen, Verpackungsmaschinen und Montageleitungen für eine präzise Positionierung.
  • CNC -Maschinen: Verwaltet Multi-Achs-Bewegung in Bearbeitungszentren, Drehmaschinen und Fräsmaschinen, die eine lineare/kreisförmige Interpolation erfordern.
  • Robotersysteme: Wird in Roboterarmen zur Pfadkontrolle und synchronisierter Bewegung in der Automobil- oder Elektronikherstellung verwendet.
  • Prozessindustrie: In Materialhandhabung und Positionierungsaufgaben für Lebensmittel und Getränke, Pharmazeutika und Textilindustrien aufgetragen

AJ65BT-D75P2-S3Schlüsselparameter

Die folgende Tabelle fasst die kritischen technischen Spezifikationen des AJ65BT-D75P2-S3-Moduls zusammen:
Parameter
Spezifikation
Modell
AJ65BT-D75P2-S3
Produkttyp
CC-Link-Positionierungsmodul
Kontrollachsen
2 Achsen
Interpolationsmodi
Lineare Interpolation, kreisförmige Interpolation (2-Achse)
Positionierungsdatenspeicher
600 Datenpunkte pro Achse (unterstützt von Flash ROM)
Max. Ausgangspulsfrequenz
400 KPPs (Differential) / 200 KPPs (Open-Collector)
Steuereinheiten unterstützt
mm, Zoll, Grad, Puls
Eingangssignal
RS-422-A Differententyp
Ausgangssignal
Transistorausgang (DC 12/24 V, 0,5a/Punkt)
CC-Link-Stationen besetzt
4 Stationen (intelligente Gerätestation)
Stromversorgung
DC 20,4–26,4 V, 0,3A Max (bei DC 24 V)
Betriebstemperatur
Standard -Industriepalette (siehe Hardwarehandbuch)
Abmessungen (H × W × D)
80 mm × 170 mm × 63,5 mm
Gewicht
Ca. 0,5 kg
Anschlusstyp
36-poliger Stecker für Servo-Laufwerke
制御軸数
補間機能
制御方式
制御単位
位置決めデータ
バックアップ
位置決め 位置決め方式 PTP 制御
速度・位置切換え制御
軌跡制御
位置決め範囲 アブソリュート方式
インクリメント方式
速度・位置切換え制御 (Inc モード)
速度・位置切換え制御 (ABS モード)
速度指令
加減速処理
加減速時間
急停止減速時間
始動時間
最大出力パルス
サーボ間の最大接続距離
絶縁耐圧
絶縁抵抗
局種別
占有局数
外部配線接続方式
ユニット電源 電圧
電流
外形寸法 高さ (h)
幅 (w)
奥行き (d)
質量
2 軸
2 軸直線補間
2 軸円弧補間
PTP (Punkt zu Punkt) 制御
軌跡制御 (直線, 円弧とも設定可)
速度制御
速度・位置切換え制御
MM, Zoll, Grad, Puls
600 データ/軸
パラメータ, 位置決めデータはフラッシュ rom で保存可 (バッテリレス)
インクリメント方式/アブソリュート方式
インクリメント方式/アブソリュート方式
インクリメント方式/アブソリュート方式
標準モード
・ -214748364.8 ~ 214748364,7 uM
・ -21474.83648 ~ 21474.83647inch
・ 0 ~ 359.999999degree
・ -2147483648 ~ 2147483647 Puls
ステッピングモータモード
・ -13421772.8 ~ 13421772.7µm
・ -1342.17728 ~ 1342.17727inch
・ 0 ~ 359.999999degree
・ -134217728 ~ 134217727 Impuls
標準モード
・ -214748364.8 ~ 214748364,7 uM
・ -21474.83648 ~ 21474.83647inch
・ -21474.83648 ~ 21474.83647Degree
・ -2147483648 ~ 2147483647 Puls
ステッピングモータモード
・ -13421772.8 ~ 13421772.7µm
・ -1342.17728 ~ 1342.17727inch
・ -1342.17728 ~ 1342.17727 Grad
・ -134217728 ~ 134217727 Impuls
標準モード
・ 0 ~ 214748364,7 µm
・ 0 ~ 21474.83647inch
・ 0 ~ 21474.83647 Grad
・ 0 ~ 2147483647 Puls
ステッピングモータモード
・ 0 ~ 13421772.7 µm
・ 0 ~ 1342.17727inch
・ 0 ~ 1342.17727 Grad
・ 0 ~ 134217727 Impuls
標準モード
・ 0 ~ 359.999999degree
ステッピングモータモード
・ 0 ~ 359.999999degree
標準モード
・ 0.01 ~ 6000000.00 mm/min
・ 0,001 ~ 600000.000 Zoll/min
・ 0,001 ~ 600000.000 Grad/min
・ 1 ~ 1000000 Puls/s
ステッピングモータモード
・ 0,01 ~ 375000,00 mm/min
・ 0,001 ~ 37500.000 Zoll/min
・ 0,001 ~ 37500.000 Grad/min
・ 1 ~ 62500 Impuls/s
自動台形加減速, s 字加減速
1 ~ 65535ms / 1 ~ 8388608ms の切換えが可能
加速時間, 減速時間とも 4 パターン設定可
1 ~ 65535ms / 1 ~ 8388608ms の切換えが可能
(加減速時間と同一範囲となる)
20 ms 以下 (リンクスキャンタイムを除く)
差動ドライバへの接続時: 400k Impuls/s
オープンコレクタへの接続時: 200k Puls/s
差動ドライバへの接続時: 10m
オープンコレクタへの接続時: 2m
電源・通信系一括と外部入出力一括間: AC500V 1 分間
電源・通信系一括と外部入出力一括間: DC500V 絶縁抵抗計にて 10mΩ 以上
インテリジェントデバイス局 (ver.1 インテリジェントデバイス局)
4 局
通信部, ユニット電源部: 7 点 2 ピース端子台 (m3.5 ネジ)
外部機器接続部: 10136-3000ve (ハンダ付タイプ, 付属品), 10136-6000el (圧接タイプ, 別売)
DC24V (DC20.4 ~ 26,4 V)
0,30a
80 mm
170 mm
63,5 mm
0,5 kg


使用周囲温度
保存周囲温度
使用周囲湿度
保存周囲湿度
耐振動 JIS B 3502, IEC 61131-2 に適合 断続的な振動がある場合
連続的な振動がある場合
耐衝撃
使用雰囲気
使用標高
設置場所
オーバボルテージカテゴリ
汚染度
0 ~ 55 ℃
-20 ~ 75 ℃
10 ~ 90 % rh, 結露なきこと
10 ~ 90 % rh, 結露なきこと
周波数: 5 ~ 8,4Hz, 片振幅: 3,5 mm
周波数: 8.4 ~ 150 Hz, 定加速度: 9,8 m/s2
掃引回数: x, y, z 各方向 10 回
周波数: 5 ~ 8,4Hz, 片振幅: 1,75 mm
周波数: 8,4 ~ 150 Hz, 定加速度: 4,9 m/s2
JIS B 3502, IEC 61131-2 に適合
(147m/s2, Xyz3 方向各 3 回)
腐食性ガスがないこと
0 ~ 2000m
制御盤内
Ⅱ以下
2 以下
