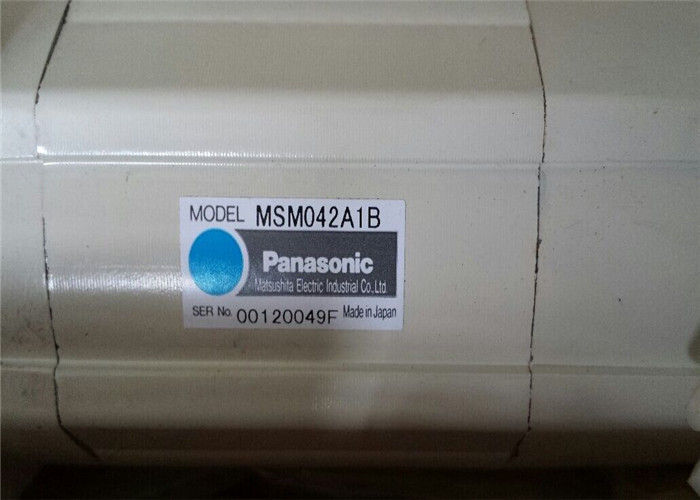

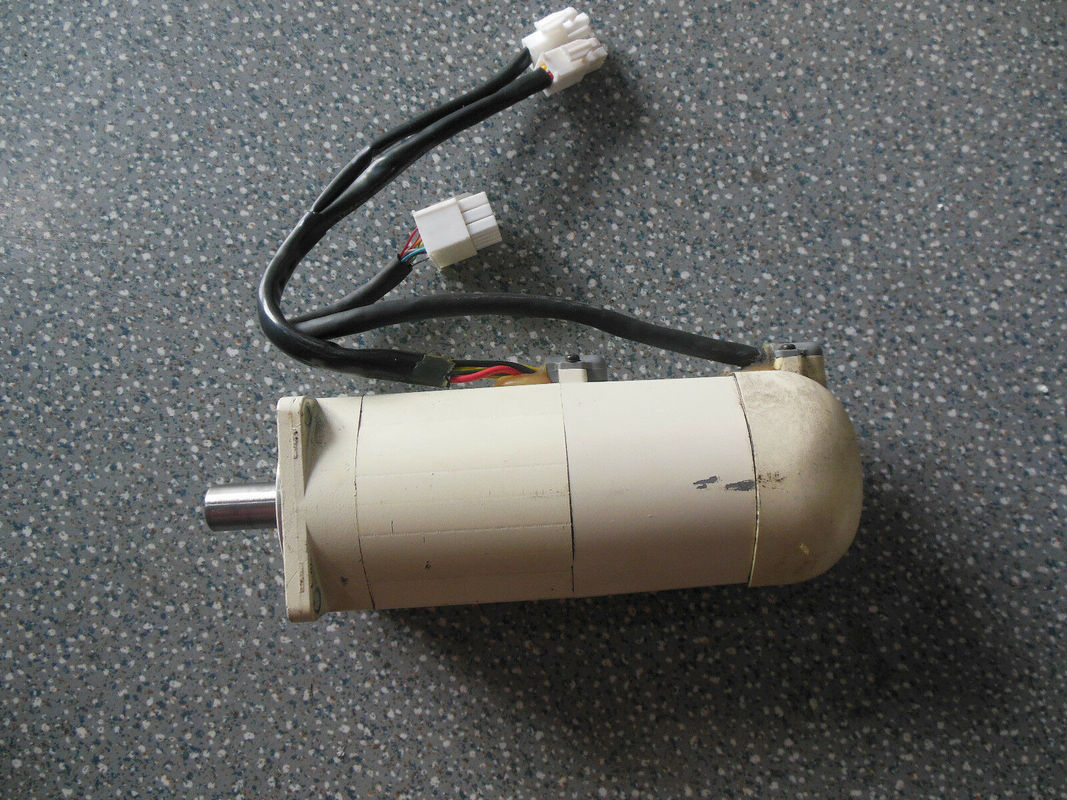

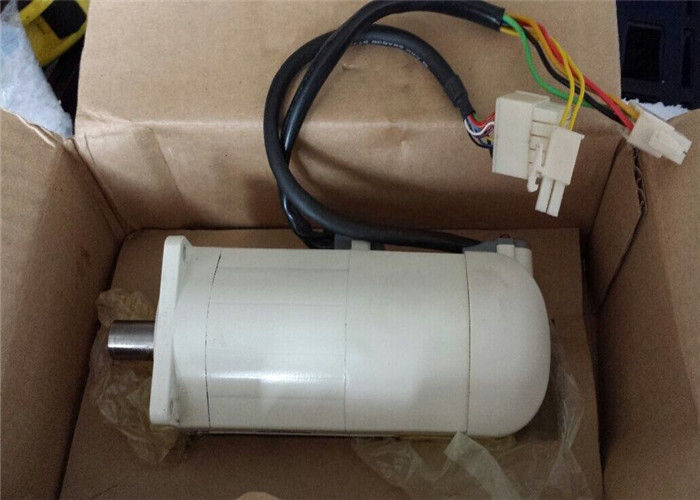

PANASONIC Industrial SERVOMOTOR MSM042A1B KOSTENLOSER BESCHLEUNIGTER VERSAND MSM042A1B
Spezifikationen:
Kategorien Motoren, Solenoide, Treiberplatinen/-module
Motoren - Wechselstrom, Gleichstrom
Hersteller Panasonic Industrial Automation Sales
Serie MINAS A5
Teilestatus Aktiv
Typ Wechselstrommotor
Funktion Servomotor
Motorentyp -
Spannung - Bewertet 200 VAC
Drehzahl 3000 U/min
Drehmoment - Nennwert (oz-in / mNm) 184,1 / 1300
Leistung - Nennleistung 400 W
Encodertyp Inkremental
Größe/Abmessung quadratisch – 2,362" x 2,362" (60,00 mm x 60,00 mm)
Durchmesser - Schaft 0,551" (14,00 mm)
Länge – Welle und Lager 1,181" (30,00 mm)
Montagelochabstand 2,756" (70,00 mm)
Anschlussart Draht führt
Merkmale Schlüssel, Öldichtung
Untersetzungsverhältnis -
Drehmoment - Max Momentan (oz-in / mNm) 538,1 / 3800
Betriebstemperatur 0 °C ~ 40 °C
Zulassungen CE, CSA, cULus, TÜV, UL
Gewicht 1,4 kg
!
ANDERE ÜBERLEGENE PRODUKTE
| Yasakawa Motor, Treiber SG- |
Mitsubishi Motor HC-,HA- |
| Westinghouse Module 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-,TK- |
IC von GE-Modulen - |
| Fanuc-Motor A0- |
Yokogawa-Sender EJA- |
Ansprechpartner: Anna
E-Mail: knowledgelongkeji@163.com
Mobiltelefon: +0086-13534205279
ÄHNLICHE PRODUKTE
MHMA202S1F MHMA302S1F MHMA402S1F
MHMA502S1F MHMA102S1G MHMA152S1G
MHMA202S1G MHMA302S1G MHMA402S1G
MHMA502S1G MHMA102S1H MHMA152S1H
MHMA202S1H MHMA302S1H MHMA402S1H
MHMA502S1H MHMA102S1N MHMA152S1N
MHMA202S1N MHMA302S1N MHMA402S1N
MHMA502S1N MHMA102S1P MHMA152S1P
MHMA202S1P MHMA302S1P MHMA402S1P
MHMA502S1P MHMA102S1Q MHMA152S1Q
MHMA202S1Q MHMA302S1Q MHMA402S1Q
MHMA502S1Q MHMA102S1R MHMA152S1R
MHMA202S1R MHMA302S1R MHMA402S1R
Einführung:
Haben Sie jemals einen Motor nach Leistung, Geschwindigkeit und Gehäuse bestellt?PO sagt vielleicht "5 PS, 1.800 U / min, TEFC".
Auf dem Typenschild des neuen Motors steht "HP 5, RPM 1748, Enclosure TEFC, Des B, Frame 184T, Amps 7.0,
PH 3, HZ 60, Duty Cont, Volt 460, Type P, Amb 40 C, SF 1.15, INS CL F, EFF 82.5, PF 80, DE
Lager 35BC02JGG30A26, ODE-Lager 3OBC02JGG3OA26."
Sollten Sie den Motor ablehnen, weil er nicht für 1.800 U / min ausgelegt ist?Was bringt das alles zusätzlich
Angaben auf dem Typenschild bedeuten?Kümmert es dich?Die Antworten lauten „vielleicht“, „wir besprechen das in
eine Minute" und "das sollten Sie wahrscheinlich."
Um die grundlegenden Leistungs- und Montageparameter eines Motors zu definieren, hat die National Electrical
Die Herstellervereinigung (NEMA) definiert einige grundlegende Konstruktions- und Abmessungsparameter in
NEMA-Standard MG 1. Diese Parameter werden dann auf dem Typenschild des Motors kodiert, um Ihnen Folgendes zu geben:
grundlegende Definition dessen, was Sie erhalten haben.Hersteller fügen oft zusätzliche Informationen hinzu
Definieren Sie einige wichtige Motormerkmale weiter.
Abschnitt MG 1-10.40, „Typenschildkennzeichnung für mittlere einphasige und mehrphasige Induktion
Motoren“ des NEMA-Standards erfordert, dass „die folgende Mindestmenge an Informationen
auf allen Typenschildern von einphasigen und mehrphasigen Asynchronmotoren angegeben werden.Für Abkürzungen
siehe MG 1-1.80.“
* Typen- und Rahmenbezeichnung des Herstellers
* Leistung in Pferdestärken.
* Zeitbewertung.(Siehe MG 1-10.36.)
* Maximale Umgebungstemperatur, für die der Motor ausgelegt ist.(Siehe Anmerkung I zu MG 1-12.43.)
* Bezeichnung des Isoliersystems.
* Drehzahl bei Nennlast.
* Frequenz.
* Anzahl der Phasen.
* Nennlaststrom.
* Stromspannung.
* Kennbuchstabe für kVA bei blockiertem Rotor.(Siehe MG 1-10.37.)
* Design Letter für mittlere Motoren.(Siehe MG 1-1.16.)
* NEMA-Nennwirkungsgrad, wenn von MG 1-12.55 gefordert
* Betriebsfaktor, falls nicht 1,0.
