C32D-AT1N überflüssiges Stromversorgungs-Modul TOYOGIKEN cm LONK

C32D-AT1N Redundantes Stromversorgungsmodul TOYOGIKEN CC LONK

C32X-AT1N ÜbersichtAbmessungen (H × B × T)

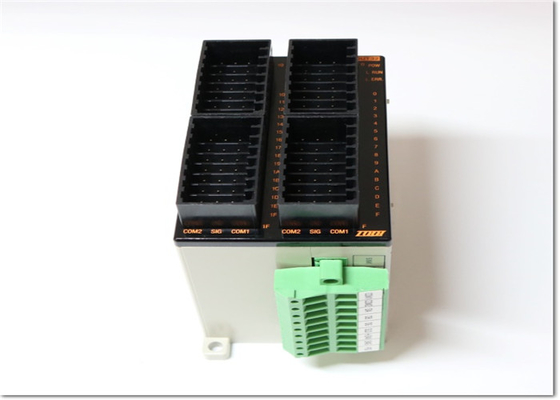

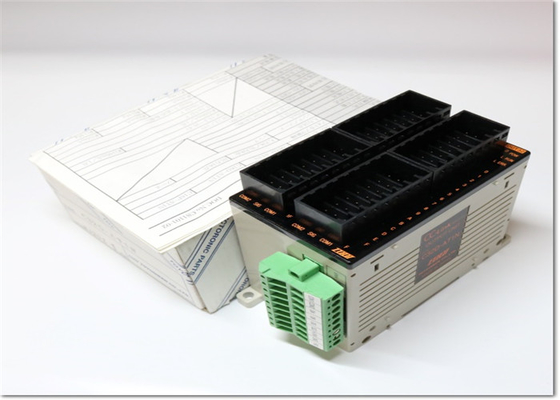

Das C32D-AT1N ist ein32-Punkt-DC-Ausgangsmodulhergestellt von TOYOGIKEN (Togi Electric Industry Co., Ltd.), konzipiert für CC-Link-Industrienetzwerke. Es dient als Remote-E/A-Station und wandelt digitale Signale von einer SPS in DC-Ausgänge um, um Aktoren (z. B. Magnetventile, Relais) in automatisierten Systemen zu steuern. Mit seinem kompakten Design und der hohen Störfestigkeit wird es häufig in der Fertigung, der Prozesssteuerung und der Maschinenautomatisierung eingesetzt, um die Verkabelung zu vereinfachen und die Zuverlässigkeit zu erhöhen.

Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation

Abmessungen (H × B × T)C32X-AT1N  HauptmerkmaleAbmessungen (H × B × T)

1. 1.

   Abmessungen (H × B × T)Hohe Reaktionsgeschwindigkeit und PräzisionAbmessungen (H × B × T)

   • •

     UnterstütztSink-Typ (NPN)-Ausgängemit einer schnellen Reaktionszeit:AUS→EIN ≤0,5 msundEIN→AUS ≤1,5 ms(ohmsche Last).

   • •

     Arbeitet innerhalb eines Spannungsbereichs vonDC 10,2–26,4 V(Restwelligkeit ≤5 %) und liefert einen maximalen Laststrom von500 mA pro Punkt(150 mA pro Punkt, wenn alle Punkte EIN sind).

     Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



2. 2.

   Abmessungen (H × B × T)Robuste Isolation und StörfestigkeitAbmessungen (H × B × T)

   • •

     Verfügt überFotokoppler-Isolationzwischen Kommunikations-, Stromversorgungs- und Ausgangsschaltungen, wodurch Schutz vor elektrischem Rauschen und Überspannungen gewährleistet wird.

   • •

     HältStörfestigkeit bis zu ±900 Vp-p(Rauschbreite: 1 μs, Frequenz: 45 Hz) stand und erfülltAC 500 V für 1 Minute(externe Klemmen gegen Masse) Isolationsstandards

     Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



3. 3.

   Abmessungen (H × B × T)Effiziente Verdrahtung und KompatibilitätAbmessungen (H × B × T)

   • •

     VerwendetPush-in-Federklemmenfür werkzeuglose Verdrahtung, wodurch die Installationszeit und der Wartungsaufwand reduziert werden.

   • •

     Kompatibel mitCC-Link-Netzwerken(belegt 1 Station mit 32-Punkt-Zuweisung) und arbeitet mit einerDC 20,4–26,4 VGerätestromversorgung (65 mA Verbrauch bei DC 24 V, alle Punkte EIN).

     Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



4. 4.

   Abmessungen (H × B × T)Kompaktes und langlebiges DesignAbmessungen (H × B × T)

   • •

     Kompakte Abmessungen (50 × 118 × 40 mm; Gewicht:210 g) mitDIN-Schienenmontage(35 mm) für eine platzsparende Integration in Schalttafeln

     Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



5. 5.

   Abmessungen (H × B × T)Industrielle ZuverlässigkeitAbmessungen (H × B × T)

   • •

     Konzipiert für raue Umgebungen mit einem Betriebstemperaturbereich von0–55°Cund Einhaltung internationaler Standards (z. B. CE, RoHS)

     Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



Abmessungen (H × B × T)C32X-AT1N  Material und AnwendungenAbmessungen (H × B × T)

• •

  Abmessungen (H × B × T)Material: Hergestellt ausIndustriekunststoffenundMetallkomponenten, mitFotokoppler-IsolationundFederklemmenfür EMI-Abschirmung und mechanische Haltbarkeit

  Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation



• •

  Abmessungen (H × B × T)Primäre Anwendungen:

  • •

    Abmessungen (H × B × T)Fabrikautomation: Steuerung von Roboterarmen, Fördersystemen und Verpackungsmaschinen.

  • •

    Abmessungen (H × B × T)Energiemanagement: Schalten und Steuern in Stromverteilungseinheiten.

  • •

    Abmessungen (H × B × T)Prozessindustrien: Aktorsteuerung in chemischen und pharmazeutischen Produktionslinien.

Abmessungen (H × B × T)C32X-AT1N  Technische ParameterAbmessungen (H × B × T)

50 × 118 × 40 mm

Daten aus TOYOGIKEN-Spezifikationen und technischer Dokumentation

.

Detaillierte Produktbeschreibung
Spezifikationen Steuerungssystemtyp Eingangs-/Ausgangspunkte Anschlussklemmen usw.
Ausgang
CC-Link
32 Ausgänge
Federverschluss (Push-in-Klemmenblock)
NPN-Ausgang
Ausgangsteil Isolationsmethode Nennlastspannung Betriebsspannungsbereich Laststrom Einschaltstrom Leckstrom Ausgangstyp Reaktionszeit (EIN → AUS) Reaktionszeit (AUS → EIN) Überspannungsschutz
Fotokoppler-Isolation
DC12 / 24V
DC 10,2 bis 26,4 V (Restwelligkeit innerhalb von 5 %)
Ungefähr 500 mA / Punkt (150 mA / Punkt, wenn alle Punkte EIN sind), 4,8 A / gemeinsam
1,0 A 10 ms oder weniger
0,1 mA
Sink-Typ
1,5 ms oder weniger (ohmsche Last)
0,5 ms oder weniger
Keine
Gemeinsame Methode Anzahl der belegten Stationen E/A-Gerätestromversorgung (Spannung) E/A-Gerätestromversorgung (Strom) Störfestigkeit Spannungsfestigkeit Isolationswiderstand Masse Externe Anschlussmethode
32 Punkte pro gemeinsam
1 Station 32 Punkte Zuweisung
DC20,4 ～ 26,4 V (Restwelligkeit innerhalb von 5 %)
65 mA oder weniger (24 VDC, alle Punkte EIN)
DC-Rauschspannung ± 900 Vp-p, Rauschbreite 1 μs, Rauschfrequenz 45 Hz, durch Rauschsimulator
DC-Außenklemmen kollektiv-Masse AC500V für 1 Minute
DC-Außenklemme Klumpen-Erde DC500V 10MΩ oder mehr mit Isolationswiderstandsmessgerät
340g

7-poliger 2-teiliger Stecker (Übertragungspfad, Gerätestromversorgungsanschluss, FG-Anschluss)

C16D-CT1V
