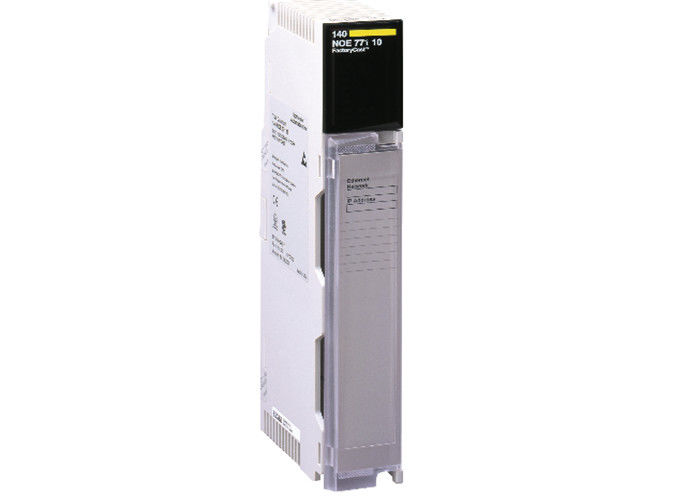

140NOE77101 Schneider Electric Quantum Ethernet 10 100M Vorlage Neues Original
Haupt
| Produktpalette |
Modicon Quantum-Automatisierungsplattform
|
|
| Produkt- oder Bauteilart |
Ethernet-Netzwerk TCP/IP-Modul
|
|
| Konzept |
Transparent bereit
|
|
| Webserver |
Klasse B30
|
|
| Webdienste |
Diagnose über vordefinierte Webseiten
Rack-Viewer
Dateneditor (über das PC-Terminal)
|
|
| Kommunikationsdienst |
SNMP-Netzwerkmanagement
Bandbreitenmanagement
Globale Daten
E/A-Scannen
Modbus TCP-Nachrichten
FDR-Server
|
|
| Kommunikationshafenprotokoll |
Ethernet Modbus TCP/IP
|
|
| physische Schnittstelle |
MT/RJ - 100BASE-FX Glasfaser
RJ45 - 10BASE-T/100BASE-TX verdrehtes Paar
|
|
| Übertragungsrate |
10/100 Mbit/s
|
|
Ergänzend
| Entlassungen |
Ja, die Hot Standby-Architektur ist überflüssig
|
|
| Versorgung |
Über die Stromversorgung des Racks
|
|
| Markierung |
CE-Nummern
|
|
| lokale Signalgebung |
1 LED10 Mbps oder 100 Mbps Datenrate (10 MB/100 MB):
1 LED-Kollisionserkennung (Aufruf):
1 LED-Download-Modus (Kernel):
1 LEDEthernet-Modulfehler (Fehler):
1 LEDEthernet-Netzwerkstatus (RUN):
1 LED Vollduplex-Modus (Fduplex):
1 LED-Modul bereit (Ready):
1 LEDnetzwerk aktiv (Link):
1 LEDrack betriebsbereit (aktiv):
1 LED-Übertragungs-/Empfangsaktivität (TxAct/RxAct):
|
|
| laufender Verbrauch |
750 mA bei 5 V Gleichstrom
|
|
| Modulformat |
Standards
|
|
| Nettogewicht |
0.345 kg
|
|
Umwelt
| IP-Schutzniveau |
IP20
|
|
| Produktzertifizierungen |
CUL
UL 508
|
|
| Standards |
CSA C22.2 Nr. 142
FM Klasse 1 Abteilung 2
|
|
| Widerstand gegen elektrostatische Entladungen |
4 kV-Anschluss nach IEC 801-2
8 kV auf Luft gemäß IEC 801-2
|
|
| Widerstand gegen elektromagnetische Felder |
10 V/m 80...1000 MHz gemäß IEC 801-3
|
|
| Umgebungslufttemperatur für den Betrieb |
0...60 °C
|
|
| Umgebungslufttemperatur für die Lagerung |
-40...85 °C
|
|
| relative Luftfeuchtigkeit |
95% ohne Kondensation
|
|
| Betriebshöhe |
<= 4500 m
|
|
140NOE77101Ähnliche Modellprodukte:
| Analog I/O-Module |
Diskrete E/A-Module |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| mit einem Durchmesser von mehr als 20 mm |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs, die mit der Unity Pro Firmware aktualisiert wurden.
(2) Für diese CPUs mit
Unity Pro u V7.0.
ConneXiumTM verwaltete Switches (Weiterlesen) Voreingestellte Konfigurationsdateien (Weiterlesen) Beispiel Topologie mit vordefinierten Konfigurationsdateien C5,C1 und C3 (1) Diese Vorkonfiguration wird häufig verwendet, um eine Kupferverbindung mit einer Glasfaserverbindung auf dem Primärring zu verbinden oder eine Glasfaserverbindung mit einer Kupferverbindung zu verbindenDiese Art von Architektur ermöglicht es, Ethernet DIO oder Ethernet RIO in eine gewisse Entfernung von der PLC zu lassen.Die Switch-Vorkonfiguration ermöglicht es auch, Ethernet RIO und/oder mehrere Ethernet DIO-Geräteneinheiten mit einem sekundären Ring zu verbinden.
1 Primärring, Kupfer/Faseroptikmedium
3 Ethernet-Kopfadapter140NOA61100Installiert im QuantumTM-Rack.
4 ConneXium-Schalter TCSESM083F23F1 mit vordefinierter Konfigurationsdatei C2 (2)
5 ConneXium-Schalter TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C6 (2)
6 ConneXium-Schalter TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Verbindung mit Ethernet-DIO-Gerätewolke, nur Kupfermedium
9 Ethernet-DIO-Gerätewolke (3)
10 Ethernet-Kommunikationsmodul140CPU31110
11 Ethernet-Interlink-Kabel TCSECN3M3M1S4/1S4U (1 m)
