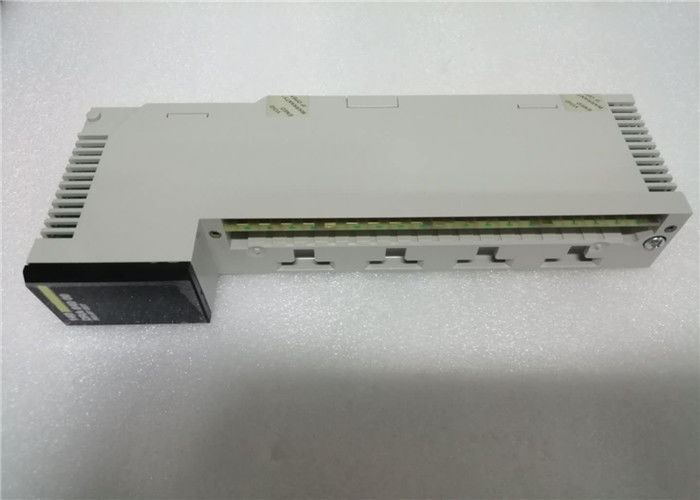

140NOL91100 Schneider Electric Quantum Ethernet RS232 Neu Original
140NOL91100 Haupt
| Produktbereich |
Modicon Quantum Automatisierungsplattform
|
|
| Produkt- oder Komponententyp |
Ethernet-Netzwerk TCP/IP-Modul
|
|
| Konzept |
Transparent Ready
|
|
| Webserver |
Klasse B30
|
|
| Webdienste |
Diagnose über vordefinierte Webseiten
Rack-Viewer
Dateneditor (über PC-Terminal)
|
|
| Kommunikationsdienst |
SNMP-Netzwerkmanagement
Bandbreitenmanagement
Globale Daten
E/A-Scannen
Modbus TCP-Messaging
FDR-Server
|
|
| Kommunikationsanschluss-Protokoll |
Ethernet Modbus TCP/IP
|
|
| Physikalische Schnittstelle |
MT/RJ - 100BASE-FX Glasfaser
RJ45 - 10BASE-T/100BASE-TX Twisted Pair
|
|
| Übertragungsrate |
10/100 Mbit/s
|
|
Ergänzend
| Redundanz |
Ja, Hot-Standby-Redundanzarchitektur
|
|
| Versorgung |
Über die Stromversorgung des Racks
|
|
| Kennzeichnung |
CE
|
|
| Lokale Signalisierung |
1 LED 10 Mbit/s oder 100 Mbit/s Datenrate (10 MB/100 MB):
1 LED Kollisionserkennung (Coll):
1 LED Download-Modus (Kernel):
1 LED Ethernet-Modulfehler (Fault):
1 LED Ethernet-Netzwerkstatus (RUN):
1 LED Vollduplex-Modus (Fduplex):
1 LED Modul bereit (Ready):
1 LED Netzwerk aktiv (Link):
1 LED Rack betriebsbereit (Active):
1 LED Sende-/Empfangsaktivität (TxAct/RxAct):
|
|
| Stromaufnahme |
750 mA bei 5 V DC
|
|
| Modulformat |
Standard
|
|
| Nettogewicht |
0,345 kg
|
|
Umgebung
| IP-Schutzart |
IP20
|
|
| Produktzertifizierungen |
CUL
UL 508
|
|
| Normen |
CSA C22.2 Nr. 142
FM Klasse 1 Division 2
|
|
| Beständigkeit gegen elektrostatische Entladung |
4 kV Kontakt gemäß IEC 801-2
8 kV in Luft gemäß IEC 801-2
|
|
| Beständigkeit gegen elektromagnetische Felder |
10 V/m 80...1000 MHz gemäß IEC 801-3
|
|
| Umgebungstemperatur für den Betrieb |
0…60 °C
|
|
| Umgebungstemperatur für die Lagerung |
-40…85 °C
|
|
| Relative Luftfeuchtigkeit |
95 % ohne Kondensation
|
|
| Betriebshöhe |
<= 4500 m
|
|
Ähnliche Modellprodukte
| Analoge E/A-Module |
Diskrete E/A-Module |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs aktualisiert mit der Unity Pro Firmware.
(2) Die Hinzufügung einer vollständigen Ethernet RIO Drop-Funktion ist für diese CPUs mit
Unity Pro u V7.0 verfügbar.
ConneXium™ Managed Switches (fortgesetzt) Vordefinierte Konfigurationsdateien (fortgesetzt) Beispieltopologie mit vordefinierten Konfigurationsdateien C5, C1 und C3 (1) Eine gängige Verwendung dieser Vorkonfiguration ist die Verbindung einer Kupferverbindung mit einer Glasfaserverbindung am primären Ring oder die Verbindung einer Glasfaserverbindung mit einer Kupferverbindung. Diese Art von Architektur ermöglicht es, Ethernet DIO- oder Ethernet RIO-Drops in einiger Entfernung von der SPS zu haben. Die Switch-Vorkonfiguration ermöglicht auch die Verbindung von Ethernet RIO und/oder mehreren Ethernet DIO-Geräte-Clouds mit einem sekundären Ring.
1 Primärer Ring, Kupfer-/Glasfasermedium
3 Ethernet-Kopfadapter 140NOA61100 installiert im Quantum™ Rack.
4 ConneXium Switch TCSESM083F23F1 mit vordefinierter Konfigurationsdatei C2 (2)
5 ConneXium Switch TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C6 (2)
6 ConneXium Switch TCSESM063F2CU1/CS1 mit vordefinierter Konfigurationsdatei C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Verbindung zur Ethernet DIO-Geräte-Cloud, nur Kupfermedium
9 Ethernet DIO-Geräte-Cloud (3)
10 Ethernet-Kommunikationsmodul 140CPU31110
11 Ethernet Interlink-Kabel TCSECN3M3M1S4/1S4U (1 m)
