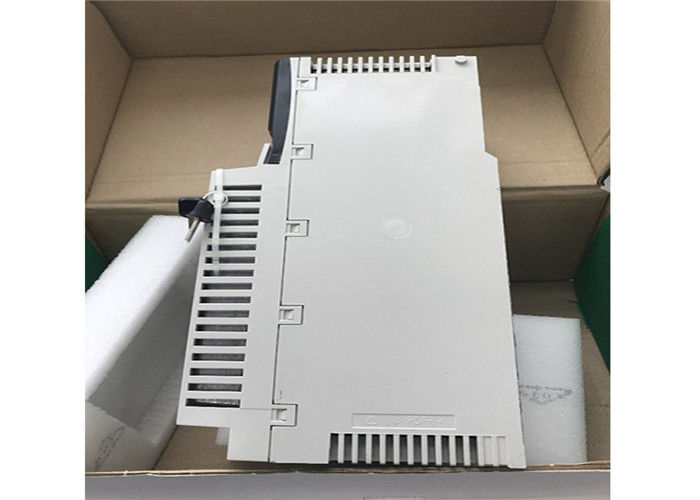

140SHS94500 Schneider Electric Quantum Modicon SPS Neu Original
Haupt
| Produktbereich |
Modicon Quantum Automatisierungsplattform
|
|
| Produkttyp oder -komponente |
DIO-Kopfadapter
|
|
Ergänzend
| Anzahl der Ports |
1 Modbus Plus Glasfaser-Einzelkupfer
1 Modbus RS232 Twisted Pair
|
|
| Übertragungsrate |
1 Mbit/s
|
|
| Elektrischer Anschluss |
1 RJ45-Steckverbinder
2 TX/RX-Steckverbinder
|
|
| E/A-Wörter |
30 E/32 A
|
|
| Prüfungen |
RAM
RAM-Adresse
Prozessor
Prüfsumme
|
|
| Leistungsverlust in W |
4 W
|
|
| Minimale Pulsbreitenverzerrung/Jitter |
5 ns
|
|
| Wellenlänge |
820 nm
|
|
| Leistungsverlustbudget |
11 dB 62,5/125 µm
16,5 dB 100/140 µm
6,5 dB 50/125 µm
|
|
| Optische Übertragung |
-16…-9 dBm 100/140 µm
-19,8…-12,8 dBm 50/125 µm
-3,5…110,5 dBm 62,5/125 µm
|
|
| Anstiegs-/Abfallzeit |
20 ns
|
|
| Dynamikbereich |
20 dB
|
|
| Erkannte Stille |
-36 dBm
|
|
| Empfindlichkeitsskala |
> 30 dBm
|
|
| Busstrombedarf |
750 mA
|
|
Umgebung
| Beständigkeit gegen elektrostatische Entladung |
4 kV Kontakt gemäß IEC 801-2
8 kV auf Luft gemäß IEC 801-2
|
|
| Beständigkeit gegen elektromagnetische Felder |
10 V/m 80…2000 MHz gemäß IEC 801-3
|
|
| Umgebungslufttemperatur für Betrieb |
0…60 °C
|
|
| Umgebungslufttemperatur für Lagerung |
-40…85 °C
|
|
| Relative Luftfeuchtigkeit |
95 % ohne Kondensation
|
|
| Betriebshöhe |
<= 5000 m
|
|
| Normen |
UL 508
|
|
| Produktzertifizierungen |
CSA Klasse 1 Division 2
RINA
GL
RMRS
C-Tick
GOST
DNV
|
|
Nachhaltigkeitsangebot
| Status des nachhaltigen Angebots |
Green Premium Produkt
|
|
| REACh-Verordnung |
REACh-Erklärung
|
|
| EU-RoHS-Richtlinie |
Proaktive Konformität (Produkt außerhalb des EU-RoHS-Geltungsbereichs)
EU-RoHS-Erklärung
|
|
| Quecksilberfrei |
Ja
|
|
| RoHS-Ausnahmegenehmigung |
Ja
|
|
| China RoHS-Verordnung |
China RoHS-Erklärung
|
|
| Umweltbezogene Angaben |
Produktumweltprofil
|
|
| Kreislaufwirtschaftsprofil |
Informationen zur Lebensdauer
|
|
| WEEE |
Das Produkt muss auf den Märkten der Europäischen Union gemäß spezifischer Abfallsammlung entsorgt werden und darf niemals in den Hausmüll gelangen.
|
Ähnliche Modellprodukte
| Analoge E/A-Module |
Diskrete E/A-Module |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs aktualisiert mit der Unity Pro Firmware.
(2) Die Hinzufügung einer vollständigen Ethernet RIO Drop-Funktion ist für diese CPUs mit
Unity Pro u V7.0 verfügbar.
ConneXium™ Managed Switches (fortgesetzt) Vorkonfigurierte Konfigurationsdateien (fortgesetzt) Beispieltopologie mit vorkonfigurierten Konfigurationsdateien C5, C1 und C3 (1) Eine häufige Anwendung dieser Vorkonfiguration ist die Anbindung eines Kupferkabels an ein Glasfaserkabel im primären Ring oder die Anbindung eines Glasfaserkabels an ein Kupferkabel. Diese Art von Architektur ermöglicht Ethernet DIO- oder Ethernet RIO-Drops in einiger Entfernung von der SPS. Die Switch-Vorkonfiguration ermöglicht auch die Verbindung von Ethernet RIO und/oder mehreren Ethernet DIO-Geräte-Clouds zu einem sekundären Ring.
1 Primärring, Kupfer/Glasfasermedium
3 Ethernet-Kopfadapter 140NOA61100 im Quantum™-Rack installiert.
4 ConneXium Switch TCSESM083F23F1 mit vorkonfigurierter Konfigurationsdatei C2 (2)
5 ConneXium Switch TCSESM063F2CU1/CS1 mit vorkonfigurierter Konfigurationsdatei C6 (2)
6 ConneXium Switch TCSESM063F2CU1/CS1 mit vorkonfigurierter Konfigurationsdatei C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Verbindung zur Ethernet DIO-Geräte-Cloud, nur Kupfermedium
9 Ethernet DIO-Geräte-Cloud (3)
10 Ethernet-Kommunikationsmodul 140CPU31110
11 Ethernet-Interlink-Kabel TCSECN3M3M1S4/1S4U (1 m)
