Analoge gegenwärtige Eingabeeinheit GEs FANUC IC693ALG223 PACSystems Reihen-90-30 RX3i

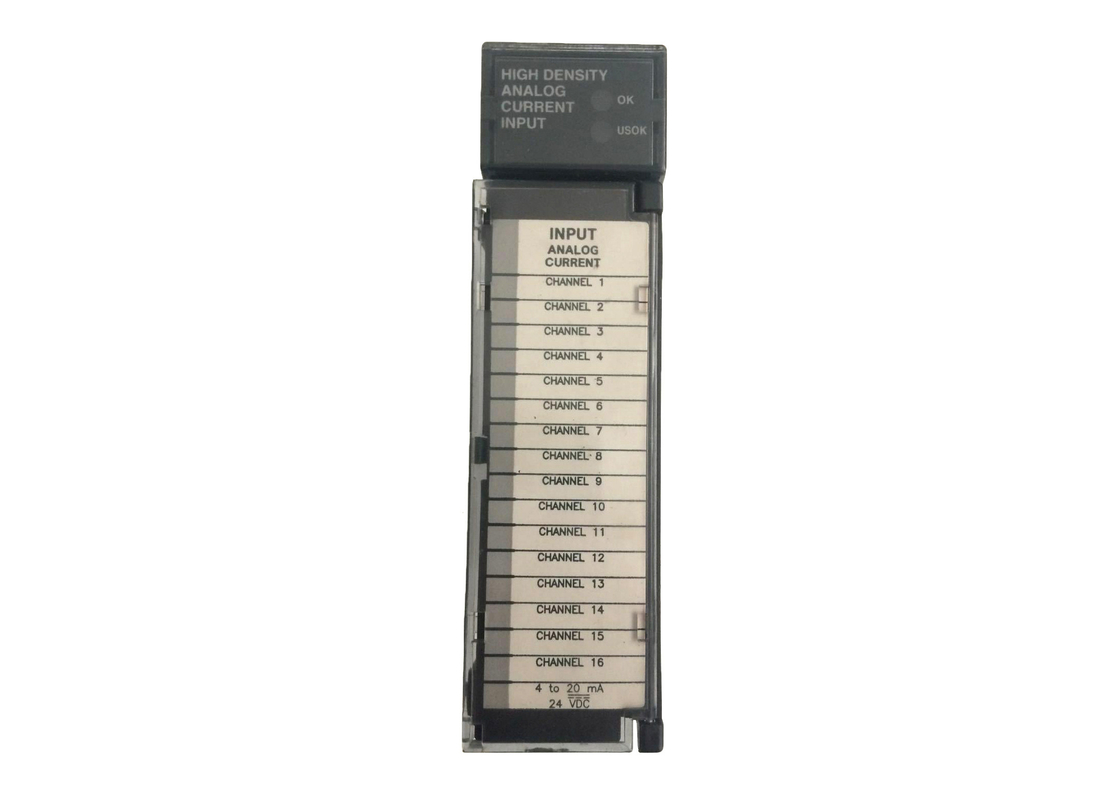

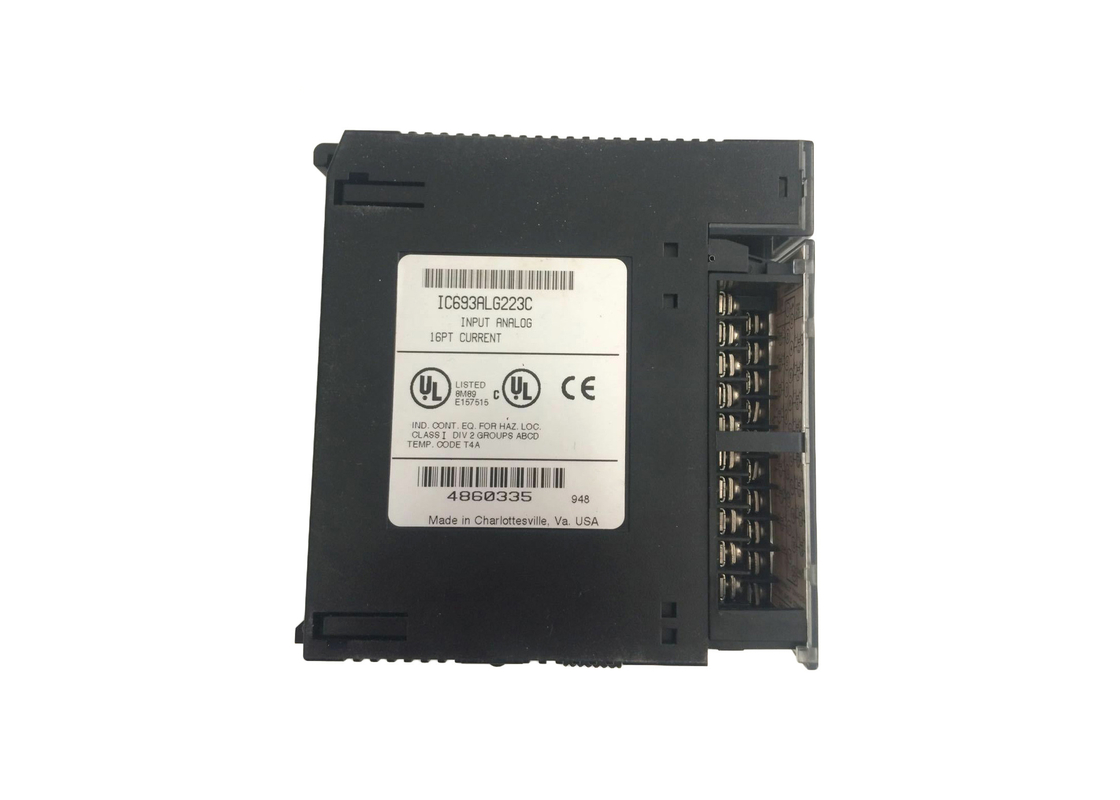

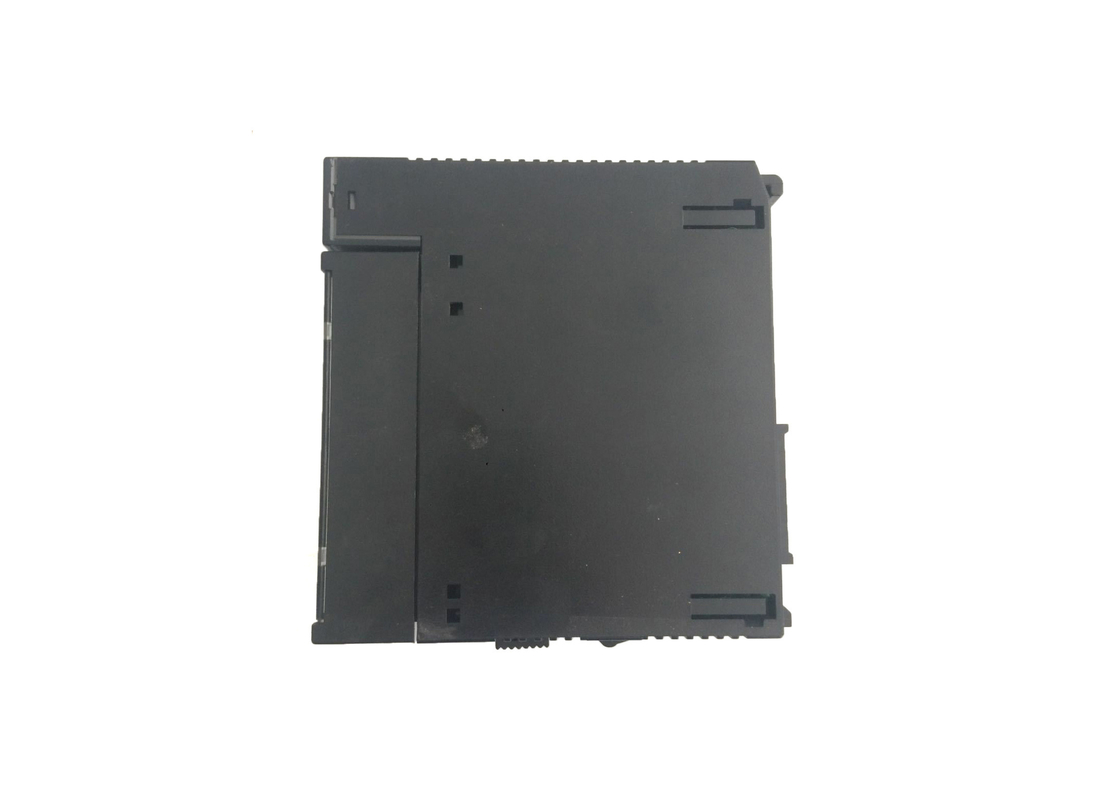

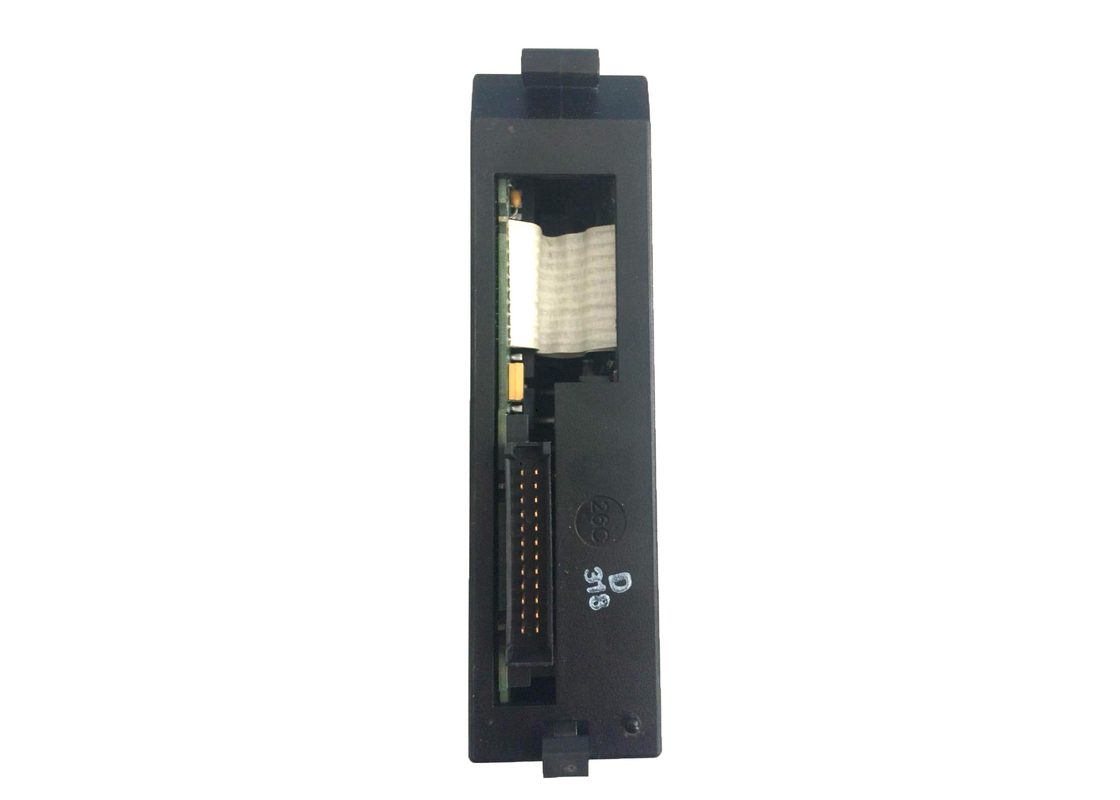

GE FANUC IC693ALG223 PACSystems Serie 90-30 RX3i Analogstrom-Eingangsmodul

Produktbeschreibung von  IC693ALG223

IC693ALG223 ist ein PACSystems Serie 90-30 RX3i Analogstrom-Eingangsmodul mit 16 Kanälen.Die 16 separaten und unsymmetrischen Kanäle des Moduls können für einen der folgenden drei Bereiche konfiguriert werden: 4 bis 20 mA, 0 bis 20 mA oder 4 bis 20 mA Enhanced. Sowohl Hoch- als auch Niedrigalarme sind für jeden Bereich verfügbar. Im erweiterten Bereich kann das Modul IC693ALG223 mit einem Niedrigalarmgrenzwert eingestellt werden, um Eingangsstrom mit Drahtbruchfehlererkennung in den 4- bis 20-mA-Anwendungen zu erkennen; Hochalarme können auch vom Benutzer eingestellt werden. Darüber hinaus meldet dieses Modul den Status, einschließlich der Stromversorgung, an die CPU. IC693ALG223 kann in jedem E/A-Steckplatz verwendet werden, der einen seriellen Anschluss im RX3i- oder Serie 90-30-System bietet.

Spezifisch für das IC693ALG223 Modul werden 120 mA von einem 5 VDC-Bus auf der Controller-Backplane verbraucht. Dies benötigt auch einen 65 mA plus Stromkreis von einer +24 VDC-Versorgung, die vom Benutzer bereitgestellt wird. Eine Aktualisierungsrate von 6 ms ist Standard mit einer Isolation von 250 VAC kontinuierlich oder 1500 VAC für eine Minute. Beim Scannen aktiver Kanäle wird die Anzahl der zu scannenden Kanäle in serieller Reihenfolge abgeschlossen. Analoge Werte werden über den gesamten Bereich des Wandlers skaliert, wobei die Werkskalibrierung den Analogwert pro Bit anpasst. RX3i-Racks unterstützen Upgrades der Firmware, die mit diesem Modul verbunden ist, dies gilt jedoch nicht für 90-30-Racks. Das IC693ALG223 ist außerdem mit LED-Statusleuchten ausgestattet, die ON, OFF und FAIL ausgeben, um den Benutzer bei der Bedienung und Fehlerbehebung zu unterstützen.

Das IC693ALG223 Modul ist ein 16-Kanal-Analogstrom-Eingangsmodul, das von GE Fanuc als Teil der Serie 90-30 Produktlinie hergestellt wird. Dieses Modul verfügt über 16 unsymmetrische Eingangskanäle, die dazu bestimmt sind, zwischen verschiedenen unterstützten Strombereichen umzurechnen oder die analogen Signale in digitale SPS-Signale umzuwandeln. Das Modul hat eine Isolationsspannung von 1500 Volt zwischen seiner Feldseite und der Logikseite, was dazu beiträgt, die Erdschleifen innerhalb der Kommunikationsleitungen zu eliminieren. Das GE Fanuc IC693ALG223 Analogstrom-Eingangsmodul bietet 3 Eingangsstrombereiche, nämlich 4 bis 20 Milliampere, 0 bis 20 Milliampere und 4 bis 20 Milliampere. Dieses Gerät wurde getestet und entwickelt, um mit den GE Serie 90-30 SPS zu arbeiten, und es arbeitet mit einem Nennstrom von 65 Milliampere bei 24 Volt DC Spannung von der externen Stromversorgung, die das System mit Schleifenströmen versorgt.

Das GE Fanuc IC693ALG223 16-Kanal-Analogeingangsmodul verfügt über eine Eingangsfilter-Reaktionsfrequenz von 200 Hertz und eine Eingangsimpedanz von 250 Ohm. Die Gesamtanzahl der analogen Stromeingänge, die in das System installiert werden können, beträgt 4 zusammen mit den CPUs 323, 313 und 311, und 8 analoge Stromeingänge können mit der 331 CPU installiert werden, und 12 Eingänge können mit den CPUs 341 und 340 installiert werden. Dieses Gerät verfügt über eine hohe Auflösung und Genauigkeit, die ihm hilft, mit analogen Signalen umzugehen, die sehr empfindlich sind. Das Modul empfängt auch analoge Eingänge von einer Vielzahl von Sensoren wie Füllstandssensoren, Temperatursensoren und Durchflusssensoren. Damit das IC693ALG223 Analogeingangsmodul das erforderliche Genauigkeitsniveau erreicht, verfügen die Eingangskanäle über eine Auflösung von 4 Mikroampere bei 4 bis 20 Milliampere Strom und eine Auflösung von 5 Mikroampere bei 0 bis 20 Milliampere.

Technische Informationen von  IC693ALG223
